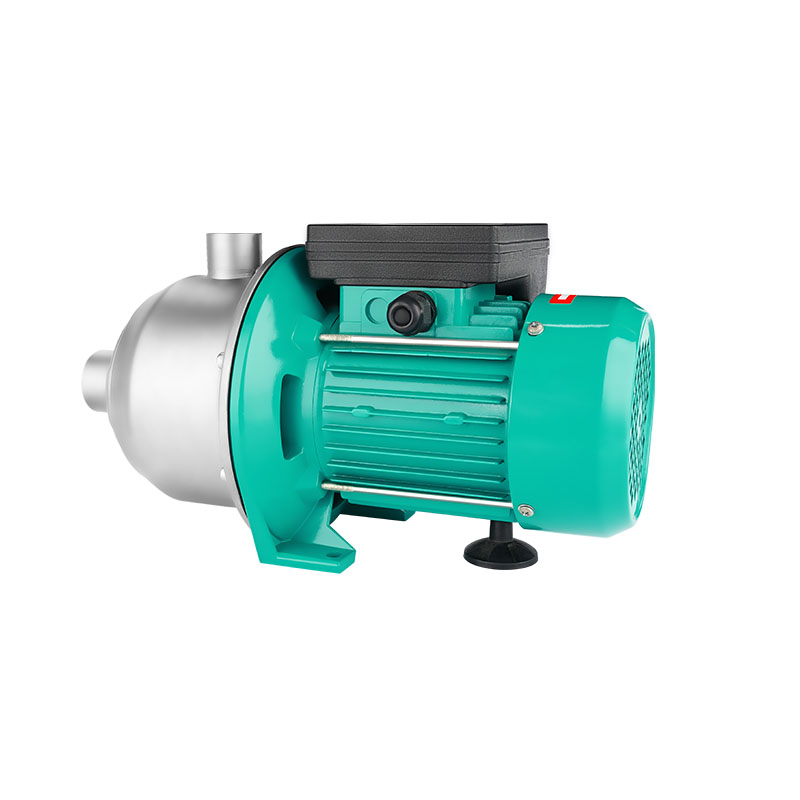

الجهد المقنن: 38 0 فولت |
التصنيف الحالي: 1.48A |
التردد: 50 هرتز |
التدفق المقدر : 2 م³/ساعة |
الرأس المقدر: 28 م |
الطاقة المقدرة: 550 واط |
الأعلى. التدفق: 6 م³/ساعة |
الأعلى. الرأس: 33 م |
الطاقة القصوى: 650 واط |
ضغط التصميم : 10 بار |
فئة العزل: F |
الحد الأقصى لكفاءة الوحدة : 36% |
فئات الحماية : IP54 |
الاهتزاز : < 2.8 مللي متر/ثانية |
الضوضاء : أقل من 62 ديسيبل (أ) |
الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة |
||

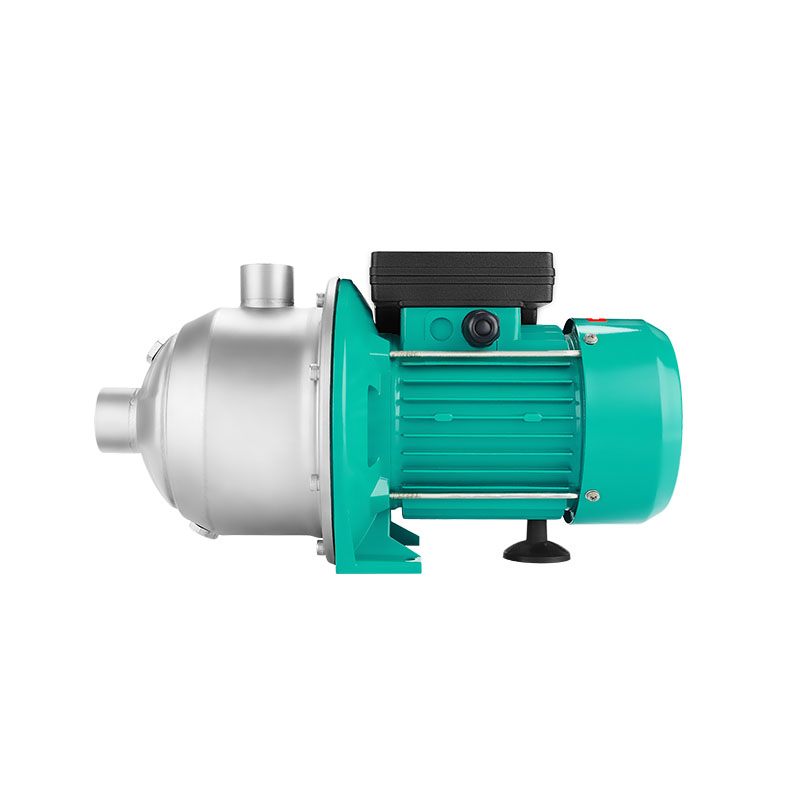

البند لا.:
MHI-203Q1. إمدادات المياه والداعم
2. تداول الماء الساخن، ونظام التدفئة
3. نظام التداول الصناعي
4. لمختلف الآلات
5. مضخة متكاملة لنظام المضخة الحرارية
1. المادة – الفولاذ المقاوم للصدأ
2. دافعة متعددة المراحل، ذات رأس مرتفع
3. الختم الميكانيكي ثنائي الاتجاه، وسهولة الصيانة
4. تصميم كتلة مدمجة
5. جميع الأجزاء الهيدروليكية التي تتلامس مع السائل، مثل غرف المرحلة والدفاعات والناشرات
ظروف العمل
1. مصدر الطاقة: 1~220 فولت/50 هرتز؛
2. الحد الأقصى لضغط النظام: .01.0MPa؛
3. فئة العزل: F؛
4. مستوى الحماية: IP54؛
5. درجة حرارة سائل النقل: -15 درجة مئوية إلى 90 درجة مئوية؛
6. سائل التسليم: الماء النظيف.
7. مضخة المياه هذه مناسبة لنقل مياه الشرب، الماء الساخن، المياه الصناعية، المياه المتكثفة، خليط من الإيثانول والماء (بحد أقصى لمحتوى الإيثانول 40%)، والسوائل الأخرى التي لا تحتوي على زيوت معدنية، ألياف طويلة أو المواد المسببة للتآكل.
ملاحظات التصميم
1. حماية المحرك لمحرك AC ثلاثي الطور اختيارية أو يتم توفيرها في الموقع
2. محرك AC أحادي الطور مزود بحماية مدمجة للمحرك الحراري ومكثف
شهادة المنتج
يتوافق المنتج مع متطلبات شهادة 3C
متطلبات التطبيق المتوسطة
استخدم الوسط: ماء صافي/ماء + محلول مختلط إيثيلين جلايكول (≥50%) |
درجة حرارة الماء المتوسطة: 0～110°C/-15°C～110°C |
||||||
قيمة الرقم الهيدروجيني المتوسطة: 6.5-8.5 |
صلابة متوسطة: 25 درجة دي إتش |
||||||
|
|||||||
متطلبات بيئة الخدمة
الاستخدام: حافظ على العمود أفقيًا |
الارتفاع: < 1000 م |
درجة حرارة التشغيل المحيطة: -30 درجة مئوية ∼ 55 درجة مئوية (لا يوجد تجميد في خط الأنابيب ومضخة المياه) |
الرطوبة المحيطة أثناء التشغيل: ≥95% |
متطلبات بيئة التخزين
درجة الحرارة المحيطة للتخزين: -20 درجة مئوية إلى 60 درجة مئوية (لا يوجد تجميد في خط الأنابيب ومضخة المياه)
رطوبة بيئة التخزين: ≥95%
تفتيش مصنع
كشف ضيق الآلة |
كشف عزل المحرك |
تحمل كشف الجهد |
كشف التسرب الحالي |
كشف المقاومة الأرضية |
قوة عدم التحميل، الكشف الحالي |
كشف بدوره |
|
|
اختبار الموثوقية
اختبار الأداء الهيدروليكي |
اختبار الاهتزاز |
اختبار الضوضاء |
اختبار ضغط الماء |
اختبار السلامة الكهربائية للآلة بأكملها |
اختبار مستوى الحماية |
تجربة بخاخ الملح |
اختبار الصدمة الحرارية |
ارتفاع درجة الحرارة |
اختبار المكثفات |
اختبار الحياة |
اختبار البدء والتوقف |
اختبار ارتفاع درجة الحرارة والرطوبة |
|
|
تعليمات التثبيت والسلامة
1. قد يكون السائل الذي يتم ضخه سائلاً عالي الحرارة وعالي الضغط. قبل تحريك المضخة وتفكيكها، يجب تصريف السائل الموجود في النظام أو إغلاق الصمامات الحابسة الموجودة على جانبي المضخة لتجنب الحروق.
2. في فصل الشتاء، عندما يكون الماء نظيفًا، إذا كان نظام المضخة لا يعمل أو كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، يجب تصريف السائل الموجود في نظام خطوط الأنابيب لتجنب تجميد وتشقق جسم المضخة.
3. إذا لم يتم استخدام المضخة لفترة طويلة، يرجى إغلاق صمام أنبوب المياه عند مدخل ومخرج المضخة وقطع مصدر الطاقة للمضخة. إذا وجدت أن المحرك ساخن أو غير طبيعي، يرجى إغلاق الصمام الموجود في نهاية مدخل المضخة على الفور، وقطع مصدر الطاقة للمضخة، والاتصال بالموزع المحلي أو مركز الخدمة على الفور.
4. يجب وضع هذا المنتج بعيدًا عن متناول الأطفال. بعد التثبيت، يجب اتخاذ إجراءات العزل لمنع الأطفال من لمسه.
5. اتجاه تركيب مضخة المياه هو أن الاتجاه المحوري للمضخة أفقي.
6. يجب تركيب مضخة المياه لمنع المطر والماء والتعرض وغيرها من الأماكن.
7. لا يمكن لمضخة المياه أن تصطدم مباشرة بالأشياء الصلبة.
8. يحظر تشغيل مضخة المياه بدون ماء لمنع تآكل الختم الميكانيكي أو حتى حرق الآلة.
9. السائل الذي يتم ضخه يكون سائلًا رقيقًا ونظيفًا وغير قابل للتآكل وغير متفجر، ولا يحتوي على أي ألياف أو زيوت معدنية، وقطر وطول الجزيئات الصلبة أقل من أو يساوي 0.1 مم، ونسبة الحجم أقل من أو يساوي 0.1٪. يجب ألا تقوم المضخة بنقل السوائل القابلة للاشتعال مثل الزيوت النباتية والبنزين. إذا تم استخدام المضخة في حالة ذات لزوجة عالية، فسيتم تقليل أداء المضخة، لذلك عند اختيار المضخة، يجب مراعاة لزوجة الوسط السائل المراد نقله.

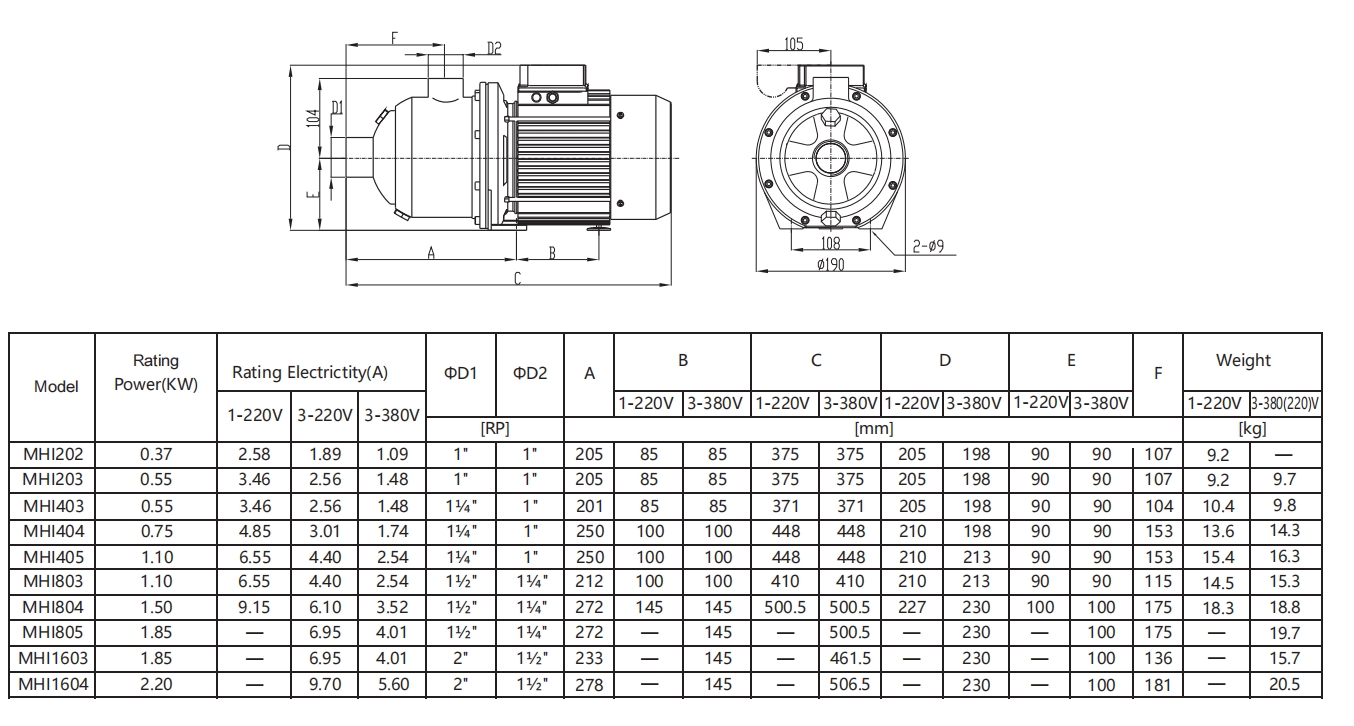

منحنى الأداء
منحنى الأداء هذا مناسب للمياه ذات درجة الحرارة العادية، مثل مضخة للوسط غير المائي، وسيتم تقليل الأداء الهيدروليكي للمضخة، لذلك، عند اختيار المضخة، يجب مراعاة خصائص الوسط السائل .
رأس التدفق
قوة التدفق
العلامات :
الجهد المقنن : 380 فولت التصنيف الحالي: 4.52A التردد : 50 هرتز التدفق المقدر : 16 م³/ساعة الرأس المقدر : 32 م الطاقة المقدرة: 2200 واط الحد الأقصى للتدفق : 23 م³/ساعة الحد الأقصى للرأس : 48 م الطاقة القصوى : 3100 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 45% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 63 ديسيبل ( أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الجهد المقنن : 380 فولت التصنيف الحالي: 4.01A التردد : 50 هرتز التدفق المقدر : 16 م³/ساعة الرأس المقدر : 25 م الطاقة المقدرة: 1850 واط الحد الأقصى للتدفق : 23 م³/ساعة الحد الأقصى للرأس : 36 م الطاقة القصوى : 2500 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 45% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 63 ديسيبل ( أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الجهد المقنن : 380 فولت التصنيف الحالي: 4.01A التردد : 50 هرتز التدفق المقدر : 8 م³/ساعة الرأس المقدر : 48 م الطاقة المقدرة: 1850 واط الأعلى. التدفق : 15 م³/ساعة الأعلى. الرأس : 59 م الطاقة القصوى : 2200 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 51% فئة الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 62 ديسيبل ( أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الجهد المقنن : 380 فولت التصنيف الحالي: 3.62A التردد : 50 هرتز التدفق المقدر : 8 م³/ساعة الرأس المقدر : 38 م الطاقة المقدرة: 1500 واط الحد الأقصى للتدفق : 15 م³/ساعة الحد الأقصى للرأس : 48 م الطاقة القصوى : 1900 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 49% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 62 ديسيبل ( أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الجهد المقنن : 220 فولت التصنيف الحالي: 6.55A التردد : 50 هرتز التدفق المقدر : 8 م³/ساعة الرأس المقدر : 28 م الطاقة المقدرة: 1100 واط الحد الأقصى للتدفق : 15 م³/ساعة الحد الأقصى للرأس : 35 م الطاقة القصوى : 1400 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 45% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 62 ديسيبل ( أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الجهد المقنن: 380 فولت التصنيف الحالي: 2.6A التردد: 50 هرتز التدفق المقدر: 4 م³/ساعة الرأس المقدر: 46 م الطاقة المقدرة: 1100 واط الحد الأقصى للتدفق: 9.5 م³/ساعة الحد الأقصى للرأس: 57 م الطاقة القصوى: 1500 واط ضغط التصميم: 10 بار فئة العزل: F الحد الأقصى لكفاءة الوحدة: 51% فئات الحماية: IP54 الاهتزاز: <2.8 مم/ثانية الضوضاء: <60 ديسيبل (أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الجهد المقنن : 380 فولت التصنيف الحالي: 1.78A التردد : 50 هرتز التدفق المقدر : 4 م³/ساعة الرأس المقدر : 35 م الطاقة المقدرة: 750 واط الحد الأقصى للتدفق : 9.5 م³/ساعة الحد الأقصى للرأس : 42 م الطاقة القصوى : 1050 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 49% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 60 ديسيبل ( أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الجهد المقنن : 380 فولت التصنيف الحالي: 1.48A التردد : 50 هرتز التدفق المقدر : 4 م³/ساعة الرأس المقدر : 28 م الطاقة المقدرة: 550 واط الحد الأقصى للتدفق : 9.5 م³/ساعة الحد الأقصى للرأس : 33 م الطاقة القصوى : 850 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 47% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 55 ديسيبل ( أ ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
ماكس تدفق 23 لتر/دقيقة ماكس هيد 12 م ماكس مدخلات الطاقة 45 واط الكفاءة القصوى 30% الجهد االكهربى تيار مستمر 24 فولت فئة العزل ح ضوضاء < 42 ديسيبل ( أ مستوى الحماية IPX4
جهد إمداد الطاقة 22 ~ 240 فولت 50/60 هرتز، تيار متردد حماية المحرك لا حاجة إلى حماية خارجية فئة IP IP44 فئة العزل ح الرطوبة(رطوبة نسبية) الحد الأقصى. 95% ضغط النظام 1.0 ميجاباسكال الامتثال CE/ GS/ EMC/ LVD/RoHS/REACH درجة حرارة البيئة 0ï½+40â درجة الحرارة TF110 درجة حرارة السائل -30ï½+110â(جلايكول يصل إلى 50%)
حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة(الصحة الإنجابية) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0～+40درجة مئوية فئة درجة الحرارة تي اف 110 درجة حرارة السائل -30～+110 درجة مئوية(جليكول يصل إلى 50٪) الجهد/التردد 110/230 فولت، 60 هرتز غلاف المضخة الحديد الزهر/الفولاذ المقاوم للصدأ الطاقة (EEI) ≤0.23-الجزء الثاني
نموذج يو (الخامس)/و (هرتز) سرعة س ( م ³ / ساعة ) ح ( م ) ف ( ث ) I ل) GPD15-4S Z027 230/50 ثالثا 2.0 4.0 65 0.28 ثانيا 1.2 3.0 50 0.22 أنا 0.8 2.0 32 0.15 GPD15-5S Z027 230/50 ثالثا 2.2 5.0 85 0.40 ثانيا 1.5 4.0 60 0.30 أنا 1.0 2.5 40 0.22 GPD15-6S Z027 230/50 ثالثا 2.5 5.7 100 0.45 ثانيا 1.8 4.5 70 0.35 أنا 1.0 2.5 55 0.25 GPD15-7S Z027 230/50 ثالثا 2.8 6.5 130 0.60 ثانيا 2.0 5.0 110 0.52 أنا 1.2 3.5 90 0.42
