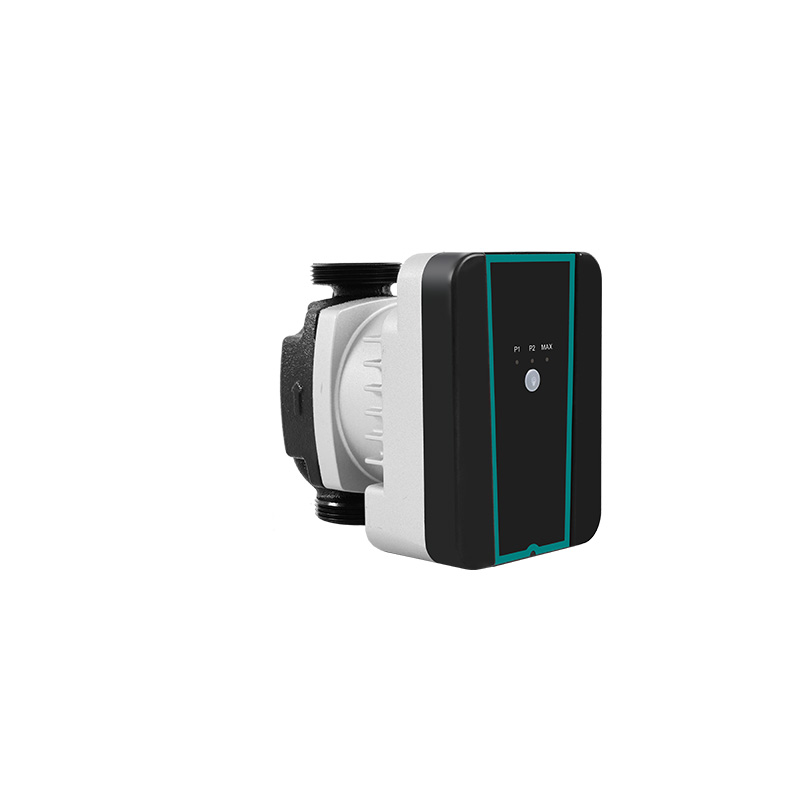

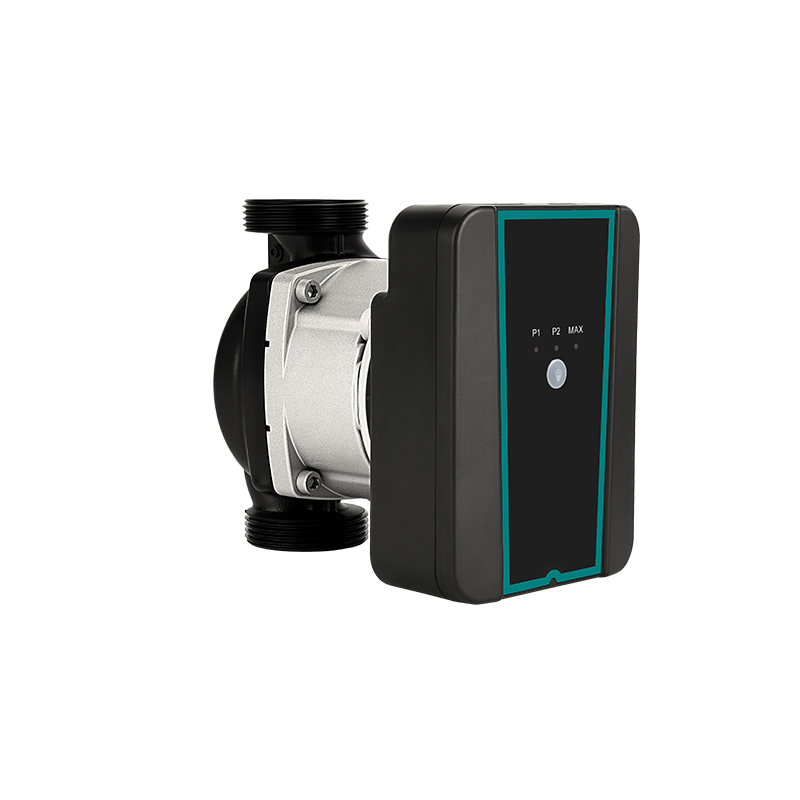

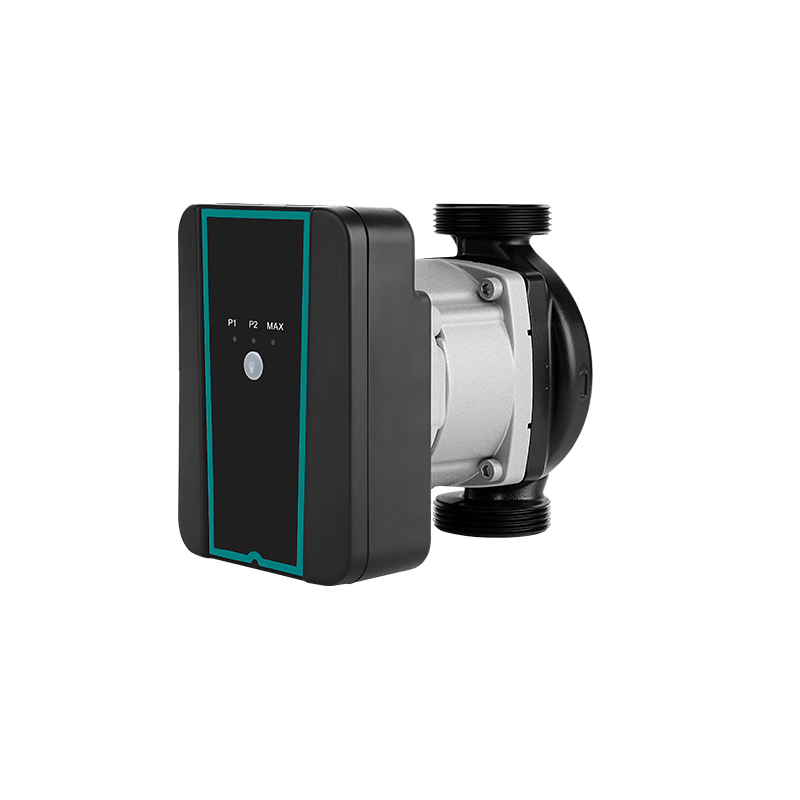

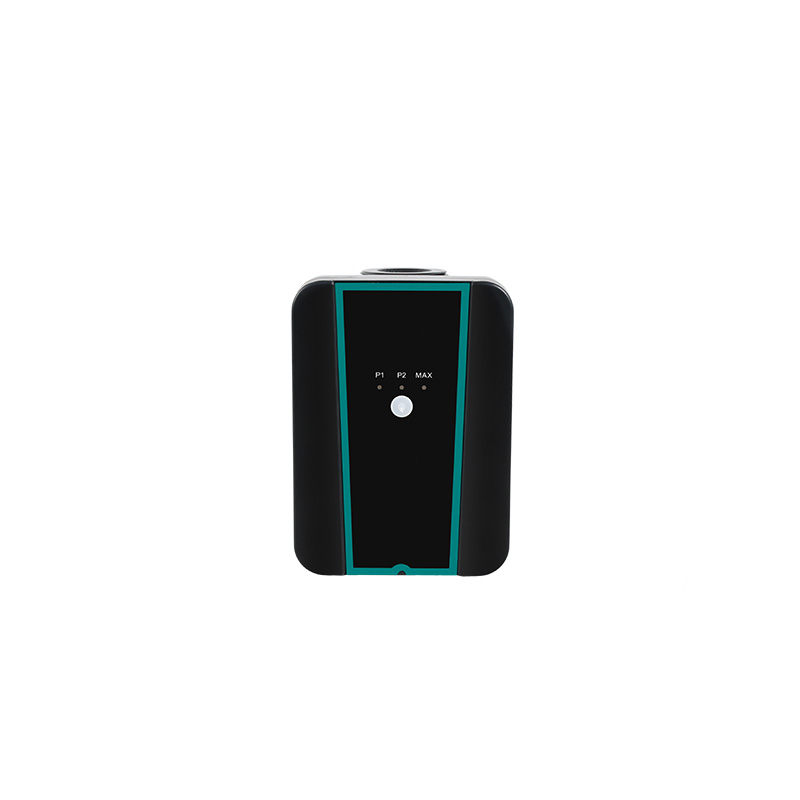

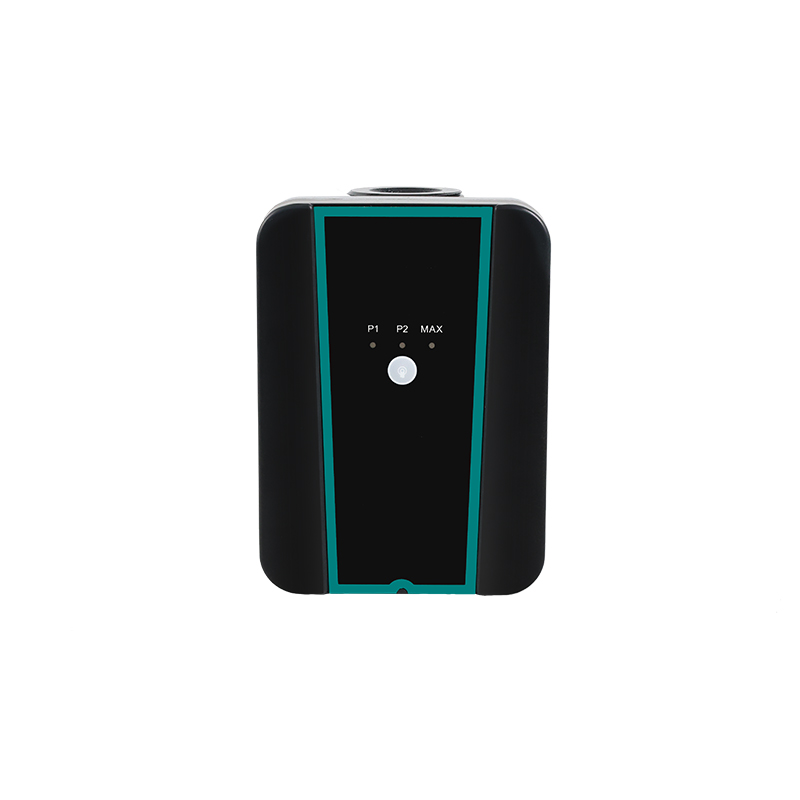

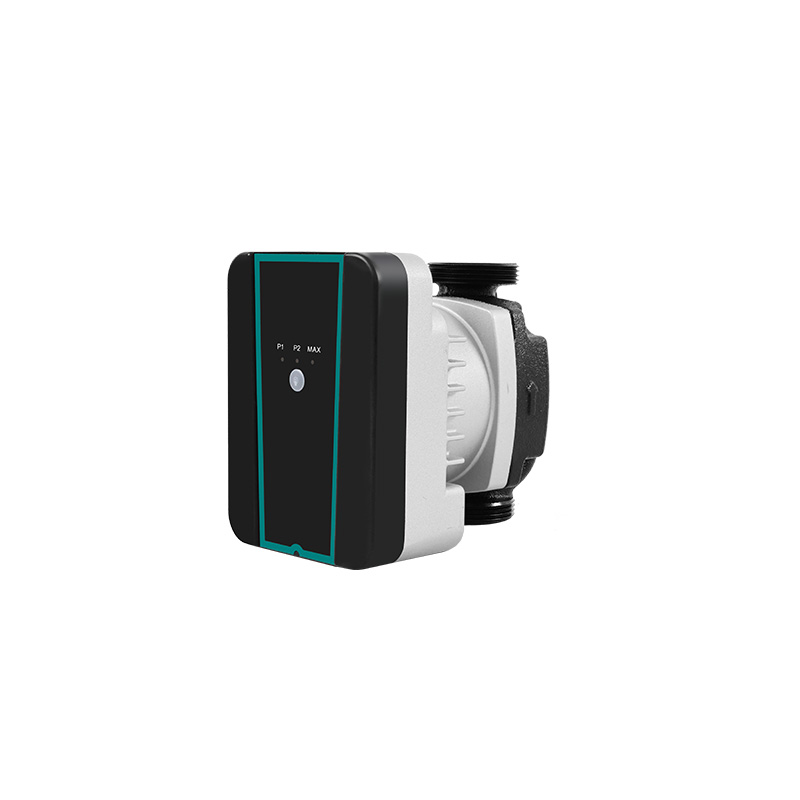

مضخة دائرية من ماستر H 25-9 برو

البيانات الفنية

جهد إمداد الطاقة

220 ~ 240 فولت، تيار متردد، أرض واقية

حماية المحرك

لا حاجة إلى حماية خارجية

فئة IP

IP44

فئة العزل

ح

الرطوبة(RH)

الحد الأقصى 95%

ضغط النظام

1.0 ميجا باسكال

الامتثال

إي إم سي/بنفايات/ريتش/توف/سي/إيي

درجة حرارة البيئة

-30°~55°

درجة الحرارة

تف 95

درجة حرارة السائل

2~+95â

الاتصال/النقابات

شينهو ستاندرد/موليكس/TE

  • البند لا.:

    Master H 25-9 Pro

1. نظام التدفئة وإمدادات المياه المنزلية

2. نظام المضخة الحرارية بمصدر الهواء والأرض

3. نظام تكييف الهواء

4. نظام تداول الماء الساخن الصناعي

5.النظام الحراري الشمسي

6. التوافق مع جميع المضخات الحرارية العاكسة R290

نطاق الاستخدام

مضخة حرارية مصدر الهواء نظام إمداد مشترك

شهادة المنتج

المنتج يلبي متطلبات TUV CE EMC RoHS REACH  شهادة EEI<0.23-part3

الميزة

سهولة التركيب والتشغيل

مجهزة بوضع التكيف الذاتي AUTO (الإعداد الافتراضي)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أدائها وفقًا لاحتياجات النظام الفعلية.

يتم التحكم عن طريق إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في الأنظمة المختلفة.

ضوضاء منخفضة وراحة عالية

مؤشر الضوضاء: ≥42dB(A)

استهلاك منخفض للطاقة

أقل استهلاك للطاقة يصل إلى 6 وات

حماية متعددة

مع حماية من الجهد الزائد والتيار الزائد

معيار التصميم البيئي

EEI<0.21-الجزء 3

قابس طاقة سريع التحرير

بدء تشغيل المضخة وإيقافها بسرعة.

المعلمات الأساسية

الحد الأقصى للتدفق :4.5 م 3 / ساعة

الحد الأقصى الرأس:9 م

التدفق المقدر:2.5 م³/ساعة

الرأس المقدر :6.5 م

الجهد المقدر :220-240 فولت تيار متردد

التصنيف الحالي: 0.9A

التردد: 50/60 هرتز

الإدخال الطاقة:95 واط

ضغط التصميم: 1.0 ميجا باسكال

الضوضاء: ¼36dBï¼Aï¼

الطاقة الاحتياطية: ≥3 واط

درجة الحماية: IP44

التيار المفاجئ: ï¼5A

فئة درجة الحرارة: TF95

وزن المضخة العارية بالسلك: 2 كجم ± 5%

السرعة: 1550ï½4400 دورة في الدقيقة

متطلبات الوسائط

الوسيط: ماء أو ماء + خليط الجليكول (≥ 50%)

درجة الحرارة المتوسطة: 2°∼95°

قيمة الرقم الهيدروجيني للمتوسطï¼6.5-8.5

صلابة متوسطةï¼25°dH

محتوى الشوائب الصلبة في الوسط: قطر واتجاه طول الشوائب الصلبة ≥ 0.1 مم، ونسبة الحجم ≥ 0.1%

متطلبات بيئة الخدمة

يجب أن تكون درجة حرارة بيئة عمل المضخة متزامنة مع درجة حرارة متوسطة تبلغ 2~95 درجة مئوية، كما هو موضح في الشكل الموجود على اليمين (الحد الأقصى لتركيز جلايكول الإيثيلين هو 50%، أي المتوسط الحد الأدنى لدرجة الحرارة هو -30 درجة مئوية)

بدء وإيقاف المضخة

وقت البدء: وقت بدء مضخة المياه أقل من 8S، الوقت

من التشغيل إلى الوصول إلى السرعة القصوى

في وضع PWM، عند البدء من حالة التوقف لمضخة المياه (بدون طاقة

الإمداد)، يجب الوصول إلى 90% من السرعة القصوى خلال 8 ثوانٍ على الأقل

في وضع PWM، ابدأ من وضع الاستعداد وتصل إلى 90% من السرعة القصوى في

8 ثواني على الأقل

وقت إيقاف التشغيل: وقت إيقاف تشغيل مضخة المياه أقل من 1 ثانية، أي

الوقت من انقطاع التيار الكهربائي إلى إغلاق مضخة المياه

منحنى الأداء

منحنى الأداء هذا مناسب للمياه ذات درجة الحرارة العادية، مثل المضخة

وسط غير مائي، سيتم تقليل الأداء الهيدروليكي للمضخة، وبالتالي،

عند اختيار المضخة، يجب مراعاة خصائص الوسط السائل

اتصال الطاقة

الجهد الكهربي ï¼220-240 فولت تيار متردد (±10%)

الترددï¼50/60 هرتز

جهد إشارة إدخال PWM ï¼4-24V

الحد الأدنى لتيار الإدخالï¼4mA

تردد إشارة إدخال PWM : 100-2000 هرتز

إشارة خرج PWM : يجب توصيل مخرج الصرف المفتوح للمجمع بمقاوم سحب، ويتم تحديد الجهد وفقًا لنطاق اكتساب الإشارة للكمبيوتر المضيف

رسم التثبيت

Master H 25-9 pro performance curve

منحنى الأداء هذا مناسب لدرجة الحرارة العادية الماء، إذا تم استخدام المضخة لوسط غير مائي، فسيتم تقليل الأداء الهيدروليكي للمضخة، لذلك، عند اختيار المضخة، يجب مراعاة خصائص الوسط السائل.

ماستر اتش 25-9 برو

منحنى أداء Master H 25-9 pro Q-P

منحنى الأداء في ظل دورات عمل مختلفة في وضع PWM

ماستر ح 25-9 برو منحنى أداء PWM

أداء
