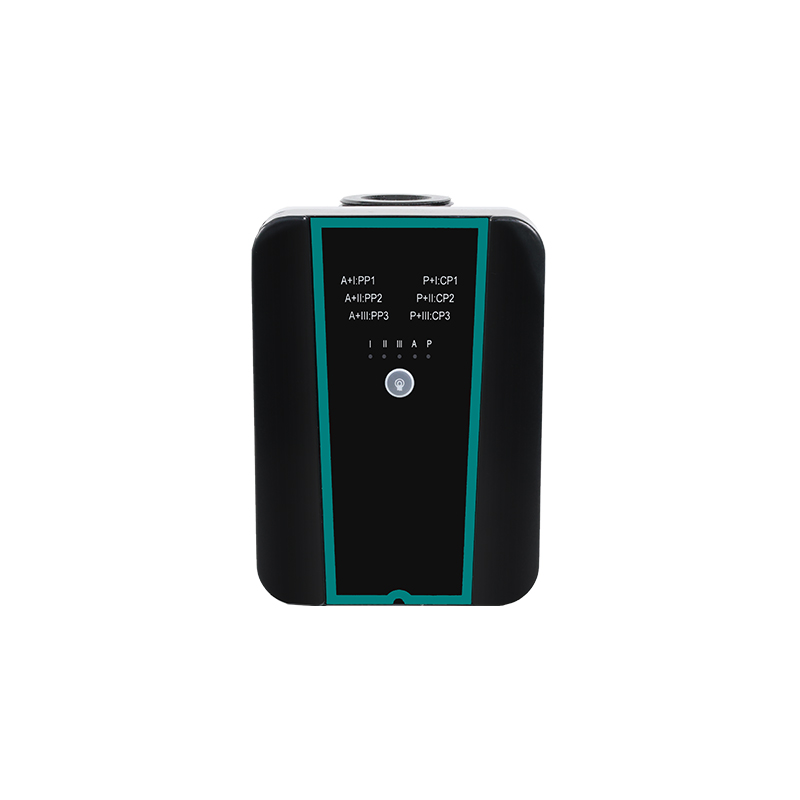

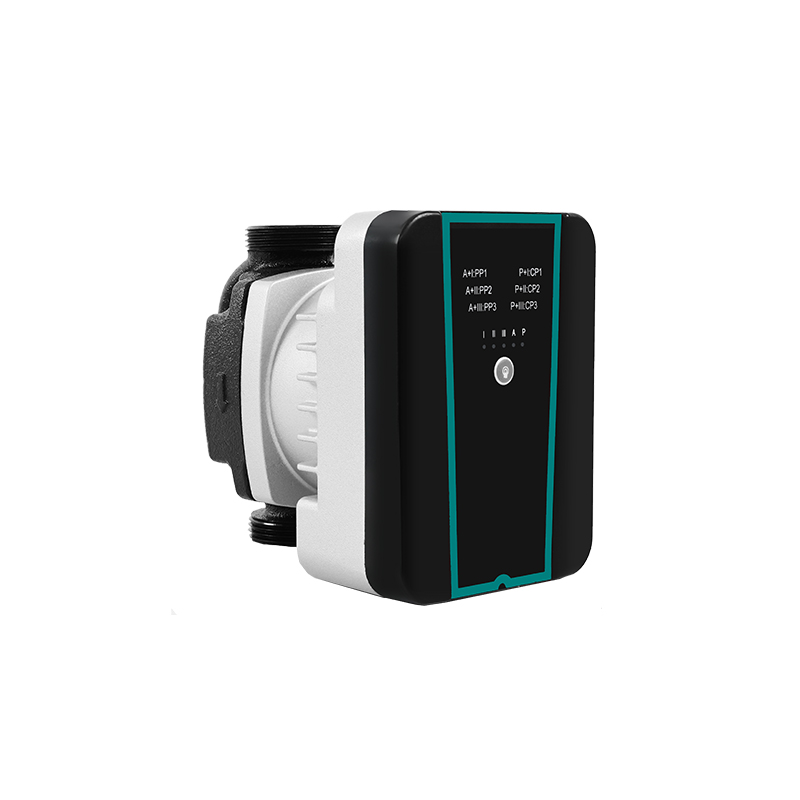

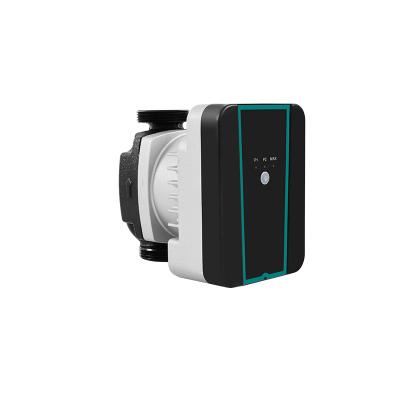

جراند 25-11 برو مضخة حرارية مضخة دائرية

البيانات الفنية

جهد إمداد الطاقة

220 فولت ~ 240 فولت، تيار متردد، أرض واقية

حماية المحرك

لا حاجة إلى حماية خارجية

فئة IP

IP67

فئة العزل

ح

الرطوبة(رطوبة نسبية)

الحد الأقصى 95%

ضغط النظام

1.0 ميجا باسكال

الامتثال

EMC/RoHS/REACH/TUV/CE/EEI/CCC

درجة حرارة البيئة

-30°~55°

فئة درجة الحرارة

تف 95

درجة حرارة السائل

2~+95â

الاتصال/النقابات

شينهو ستاندرد/موليكس/TE

  • البند لا.:

    Grand 25-11 Pro

1. نظام التدفئة وإمدادات المياه المنزلية

2. نظام المضخة الحرارية بمصدر الهواء والأرض

3. نظام تكييف الهواء

4. نظام تداول الماء الساخن الصناعي

5.النظام الحراري الشمسي

6.التوافق مع جميع المضخات الحرارية العاكسة R290

نطاق الاستخدام

مضخة حرارية مصدر الهواء نظام إمداد مشترك

شهادة المنتج

المنتج يلبي متطلبات TUV CE EMC RoHS REACH  شهادة EEI<0.23-part3

الميزة

سهولة التركيب والتشغيل

مجهزة بوضع التكيف الذاتي AUTO (الإعداد الافتراضي)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أدائها وفقًا لاحتياجات النظام الفعلية.

يتم التحكم عن طريق إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في الأنظمة المختلفة.

ضوضاء منخفضة وراحة عالية

مؤشر الضوضاء: ≥42dB(A)

استهلاك منخفض للطاقة

أقل استهلاك للطاقة يصل إلى 6 وات

حماية متعددة

مع حماية من الجهد الزائد والتيار الزائد

معيار التصميم البيئي

EEI<0.20-الجزء 3

قابس طاقة سريع التحرير

بدء تشغيل المضخة وإيقافها بسرعة.

المعلمات الأساسية

الحد الأقصى للتدفق :5.5 م 3 / ساعة

الحد الأقصى الرأس:11م

التدفق المقدر :3.5م³/ساعة

تصنيف الرأس:7.5م

الجهد المقدر :220-240 فولت تيار متردد

التصنيف الحالي: 1A

التردد: 50/60 هرتز

الحد الأقصى الطاقة:160 واط

ضغط التصميم :1.0 ميجا باسكال

الضوضاء:ï¼35 ديسيبلï¼أï¼

الطاقة الاحتياطية: ≥2 واط

درجة الحماية:IP67

الطفرة الحالية :ï¼5A

فئة درجة الحرارة :TF95

وزن المضخة العارية بالسلك: 3 كجم ± 5%

السرعة: 1200 ï½ 4950 دورة في الدقيقة

متطلبات الوسائط

الوسيط: ماء أو ماء + خليط الجليكول (≥ 50%)

درجة الحرارة المتوسطة: 2°∼95°

قيمة الرقم الهيدروجيني للمتوسطï¼6.5-8.5

صلابة متوسطةï¼25°dH

محتوى الشوائب الصلبة في الوسط: قطر واتجاه طول الشوائب الصلبة ≥ 0.1 مم، ونسبة الحجم ≥ 0.1%

متطلبات بيئة الخدمة

يجب أن تكون درجة حرارة بيئة العمل للمضخة متزامنة مع درجة حرارة متوسطة تبلغ 2 ~ 95 درجة مئوية، كما هو موضح في الشكل الموجود على اليمين (الحد الأقصى لتركيز جلايكول الإيثيلين هو 50٪، أي المتوسط، الحد الأدنى لدرجة الحرارة هو -30 درجة)

بدء وإيقاف المضخة

وقت البدء: وقت بدء تشغيل مضخة المياه أقل من 8 ثوانٍ، والوقت من التشغيل إلى الوصول إلى السرعة القصوى

في وضع PWM، عند البدء من حالة توقف مضخة المياه (بدون مصدر طاقة)، ​​يجب الوصول إلى 90% من السرعة القصوى خلال 8 ثوانٍ على الأقل

في وضع PWM، ابدأ من وضع الاستعداد وتصل إلى 90% من السرعة القصوى في 8 ثوانٍ على الأقل

وقت إيقاف التشغيل: وقت إيقاف تشغيل مضخة المياه أقل من ثانية واحدة، أي الوقت من انقطاع التيار الكهربائي إلى إيقاف تشغيل مضخة المياه

منحنى الأداء

منحنى الأداء هذا مناسب للمياه ذات درجة الحرارة العادية، مثل المضخة للوسط غير المائي، سينخفض ​​الأداء الهيدروليكي للمضخة، لذلك، عند اختيار المضخة، يجب مراعاة خصائص الوسط السائل

اتصال الطاقة

الجهد الكهربي ï¼ 220-240 فولت تيار متردد (±10%)

الترددï¼50/60 هرتز

جهد إشارة إدخال PWM ï¼ 4-24 فولت

الحد الأدنى لتيار الإدخالï¼4mA

تردد إشارة إدخال PWM : 100-2000 هرتز

إشارة خرج PWM : يجب توصيل مخرج الصرف المفتوح للمجمع بمقاوم سحب، ويتم تحديد الجهد وفقًا لنطاق اكتساب الإشارة للكمبيوتر المضيف

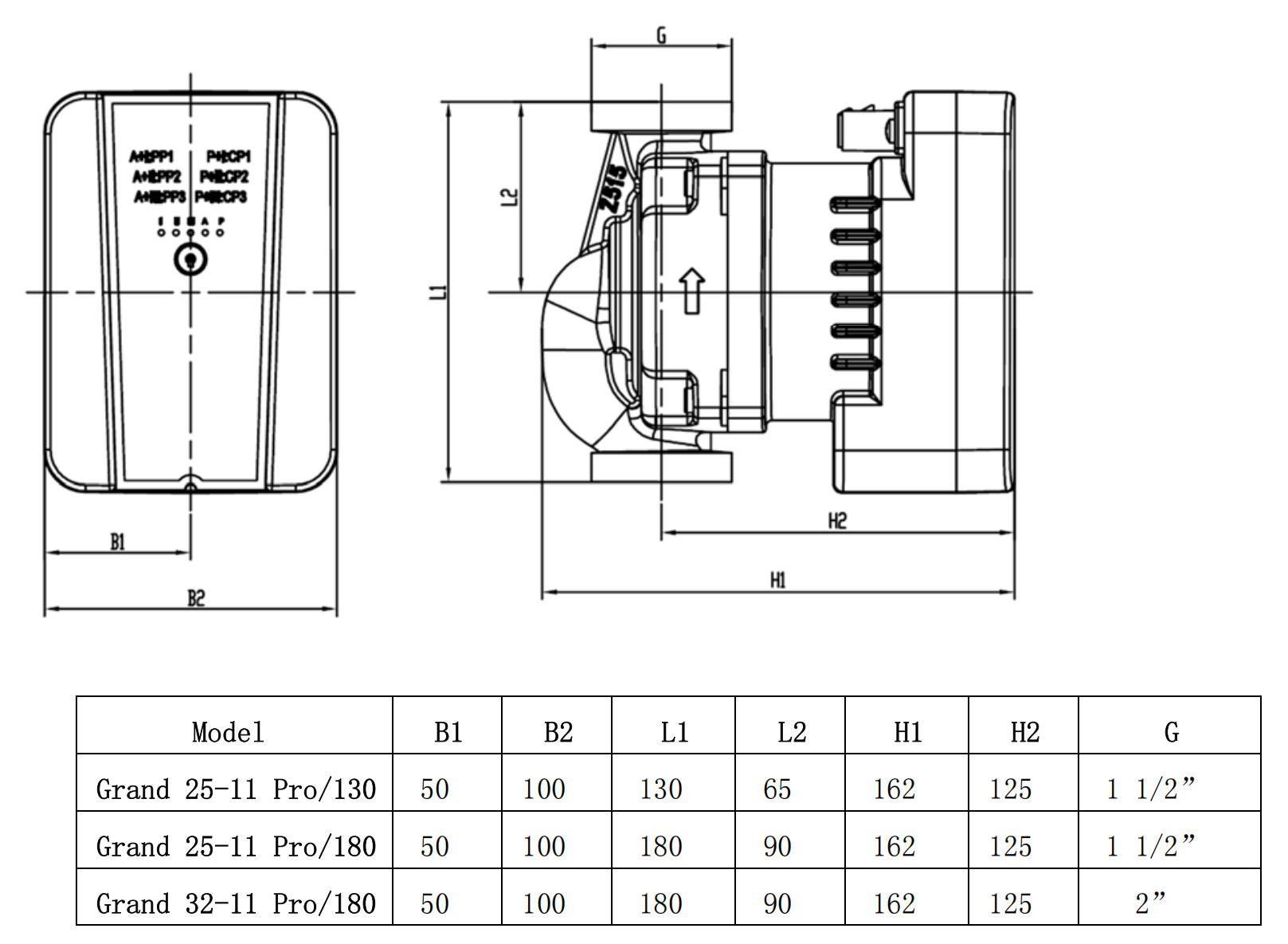

رسم التثبيت

Grand 25-11 pro Installlation Drawing

منموذج

ب1

ب2

L1

ل2

H1

ح2

ز

جراند 25-11برو/130

50

100

130

65

162

125

1 1/2"

منحنى أدائه مناسب للمياه ذات درجة الحرارة العادية، مضخة isيستخدم للوسائط غير المائية، حيث سينخفض ​​الأداء الهيدروليكي للمضخة، لذلك، عند اختيار المضخة، يجب مراعاة خصائص الوسط السائل.

Grand 25-11 Pro H-Q منحنى الأداء

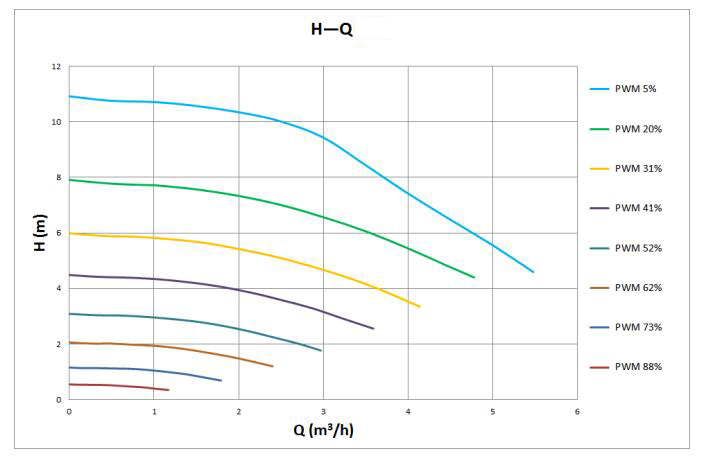

منحنى الأداء تحت دورات عمل مختلفة في وضع PWM (للإشارة فقط>

منحنى أداء Grand 25-11 Pro PWM H-Q

Grand 25-11 Pro PWM P-Q منحنى الأداء
