الجهد المقنن |
380 فولت |
رأس مصنف |
46 مترًا |
|
معدل التدفق |
4 م³/ساعة |
أقصى ارتفاع |
57 مترًا |
|
أقصى تدفق |
9.5 متر مكعب/ساعة |
فئة العزل |
F |
|
ضغط التصميم |
10 بار |
اهتزاز |
< 2.8 مم/ثانية |
|
فئة الحماية s |
IP54 |
القدرة المقدرة |
1100 واط |
|
ضوضاء |
< 60 ديسيبل (A) |
أقصى طاقة |
1500 واط |
البند لا.:

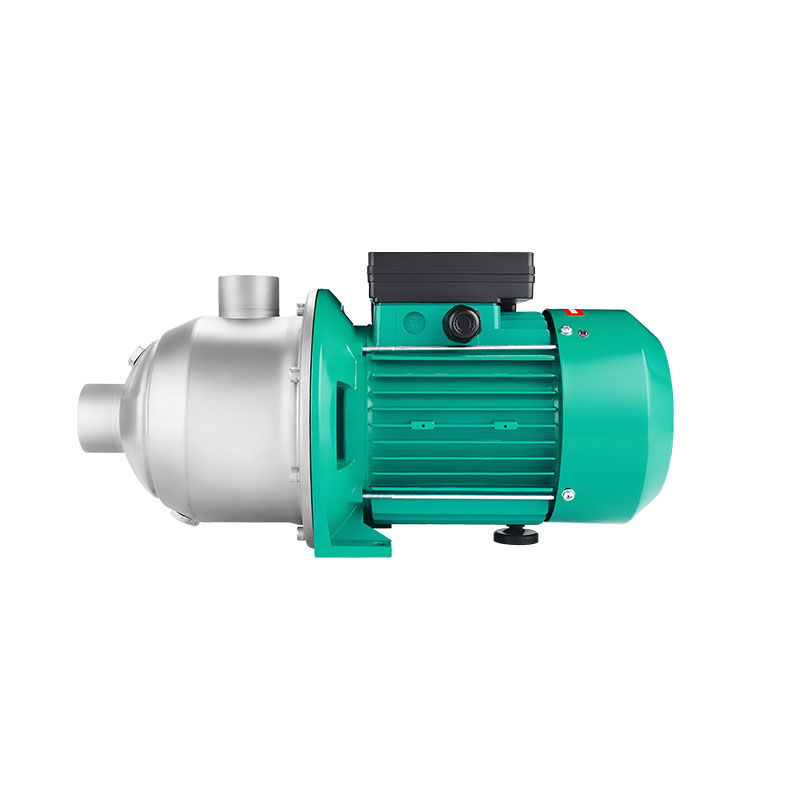

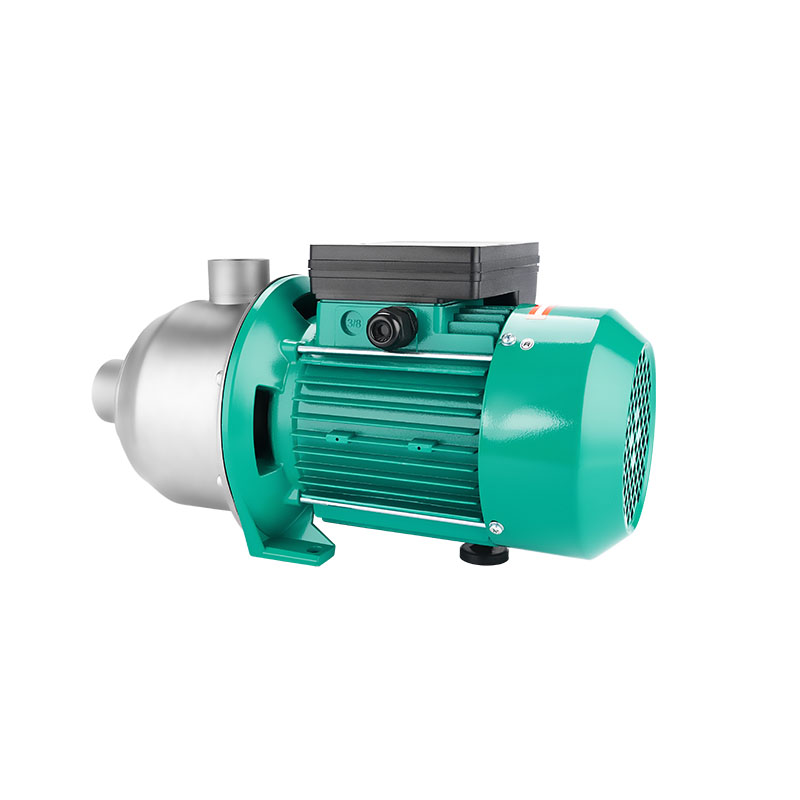

AHM-405Tمصدر المياه ومضخة المياه المعززة
نظام التدوير الصناعي
نظام تبريد سائل لمحطة الشحن
نظام تبريد سائل التخزين
أنظمة إمداد المياه المنزلية
أنظمة تدوير المياه الساخنة وأنظمة التدفئة والتهوية وتكييف الهواء
أنظمة الدوران الصناعية
أنظمة تنظيف وري الحدائق بالرش
أنظمة التبريد السائل لمراكز البيانات
1. المادة - الفولاذ المقاوم للصدأ
2. دافع متعدد المراحل، رأس عالي
3. مانع تسرب ميكانيكي ثنائي الاتجاه، سهل الصيانة
4. تصميم كتلة مدمجة
5. جميع الأجزاء الهيدروليكية التي تتلامس مع السائل، مثل حجرات المراحل والمراوح والموزعات
ظروف العمل
1. مصدر الطاقة: 3～380 فولت/50 هرتز؛
2. أقصى ضغط للنظام: ≤1.0 ميجا باسكال؛
3. فئة العزل: F؛
4. مستوى الحماية: IP54؛
5. درجة الحرارة المتوسطة (°م): 0~110 درجة مئوية (ماء نظيف)، -15~110 درجة مئوية (سائل مختلط من الماء والإيثيلين (≤50%)) ؛
6. سائل التوصيل: ماء نظيف؛
7. هذه المضخة المائية مناسبة لنقل مياه الشرب، والمياه الساخنة، والمياه الصناعية، ومياه المكثفات، ومزيج من الإيثانول والماء (بحد أقصى لمحتوى الإيثانول 40٪)، والسوائل الأخرى التي لا تحتوي على زيوت معدنية أو ألياف طويلة أو مواد أكالة.
ملاحظات التصميم
1. حماية المحرك لمحرك التيار المتردد ثلاثي الأطوار اختيارية أو يتم توفيرها في الموقع
2. محرك تيار متردد أحادي الطور مزود بحماية حرارية مدمجة ومكثف
شهادة المنتج
يتوافق المنتج مع متطلبات شهادة 3C
متطلبات وسيط التقديم
|
استخدم الوسيلة: ماء نظيف/محلول مختلط من الماء والإيثيلين جليكول (≤50%) |
درجة حرارة الماء المتوسطة: 0 ~ 110 درجة مئوية / -15 درجة مئوية ~ 110 درجة مئوية |
|
قيمة الرقم الهيدروجيني متوسطة ":" 6.5-8.5 |
صلابة متوسطة ":" 25 درجة مئوية |
|
محتوى الشوائب الصلبة في الوسط: قطر الشوائب الصلبة واتجاه طولها ≤ 0.1 مم، ونسبة حجمها ≤ 0.1% |
|
متطلبات بيئة الخدمة
|
الاستخدام: حافظ على العمود أفقيًا |
ارتفاع: < 3000 متر |
|
درجة حرارة التشغيل المحيطة: -25 درجة مئوية ~ 55 درجة مئوية (لا يوجد تجمد في الأنابيب ومضخة المياه) |
رطوبة التشغيل المحيطة: ≤95% |
متطلبات بيئة التخزين
درجة حرارة التخزين المحيطة: -30 درجة مئوية إلى 60 درجة مئوية (لا يوجد تجمد في الأنابيب ومضخة المياه)
رطوبة بيئة التخزين: ≤95%
فحص المصنع
|
كشف إحكام الآلة |
كشف عزل المحرك |
كشف تحمل الجهد |
|
كشف تيار التسرب |
كشف مقاومة الأرض |
الطاقة بدون حمل، كشف التيار |
|
نظام كشف الانعطاف |
|
|
اختبار الموثوقية
|
اختبار الأداء الهيدروليكي |
V اختبار الاهتزاز |
شمال اختبار الضوضاء |
|
اختبار ضغط الماء |
اختبار السلامة الكهربائية للآلة بأكملها |
اختبار مستوى الحماية |
|
اختبار رذاذ الملح |
اختبار الصدمة الحرارية |
ارتفاع درجة الحرارة |
|
اختبار المكثفات |
ل اختبار الحياة |
اختبار بدء التشغيل والإيقاف |
|
اختبار درجات الحرارة والرطوبة العالية |
|
|
تعليمات التركيب والسلامة
1. قد يكون السائل المضخوخ سائلاً عالي الحرارة والضغط. قبل تحريك المضخة وتفكيكها، يجب تصريف السائل من النظام أو إغلاق صمامات الإيقاف على جانبي المضخة لتجنب الحروق.
2. في فصل الشتاء، عندما يكون الوسط عبارة عن مياه نظيفة، إذا لم يكن نظام المضخة يعمل أو كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، فيجب تصريف السائل الموجود في نظام الأنابيب لتجنب تجمد وتشقق جسم المضخة.
3. في حال عدم استخدام المضخة لفترة طويلة، يُرجى إغلاق صمام أنبوب الماء عند مدخل ومخرج المضخة وفصل التيار الكهربائي عنها. إذا لاحظت ارتفاع درجة حرارة المحرك أو وجود خلل فيه، يُرجى إغلاق الصمام عند مدخل المضخة فورًا، وفصل التيار الكهربائي عنها، والاتصال بالموزع المحلي أو مركز الصيانة على الفور.
٤. يجب وضع هذا المنتج بعيداً عن متناول الأطفال. بعد التركيب، يجب اتخاذ تدابير العزل لمنع الأطفال من لمسه.
5. اتجاه تركيب مضخة المياه هو أن يكون الاتجاه المحوري للمضخة أفقيًا.
6. يجب تركيب مضخة المياه لمنع المطر والماء والتعرض للعوامل الجوية وغيرها من الأماكن.
7. لا يمكن لمضخة المياه أن تصطدم مباشرة بالأجسام الصلبة.
8. يُحظر تشغيل مضخة المياه بدون ماء لمنع تآكل الختم الميكانيكي، أو حتى احتراق الجهاز.
٩- يجب أن يكون السائل المضخوخ رقيقًا ونظيفًا وغير قابل للتآكل وغير قابل للانفجار، ولا يحتوي على أي ألياف أو زيوت معدنية، وأن يكون قطر وطول الجسيمات الصلبة ≤ ٠٫١ مم، ونسبة حجمها ≤ ٠٫١٪. يُمنع استخدام المضخة لنقل السوائل القابلة للاشتعال مثل الزيوت النباتية والبنزين. في حال استخدام المضخة في بيئة ذات لزوجة عالية، سينخفض أداؤها، لذا يجب مراعاة لزوجة السائل المراد نقله عند اختيار المضخة.
رسم أبعاد التركيب
منحنى الأداء
يُعد منحنى الأداء هذا مناسبًا للماء ذي درجة الحرارة العادية، أما عند استخدام مضخة لوسط غير مائي، فسيقل الأداء الهيدروليكي للمضخة. لذا، عند اختيار المضخة، يجب مراعاة خصائص الوسط السائل.
رأس التدفق
تدفق الطاقة
