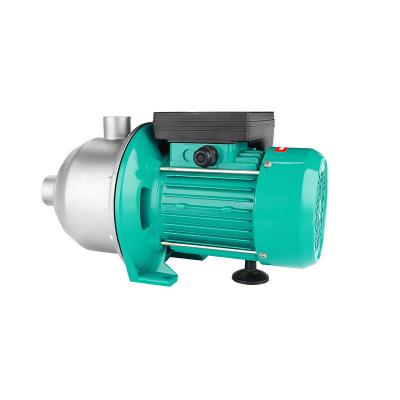

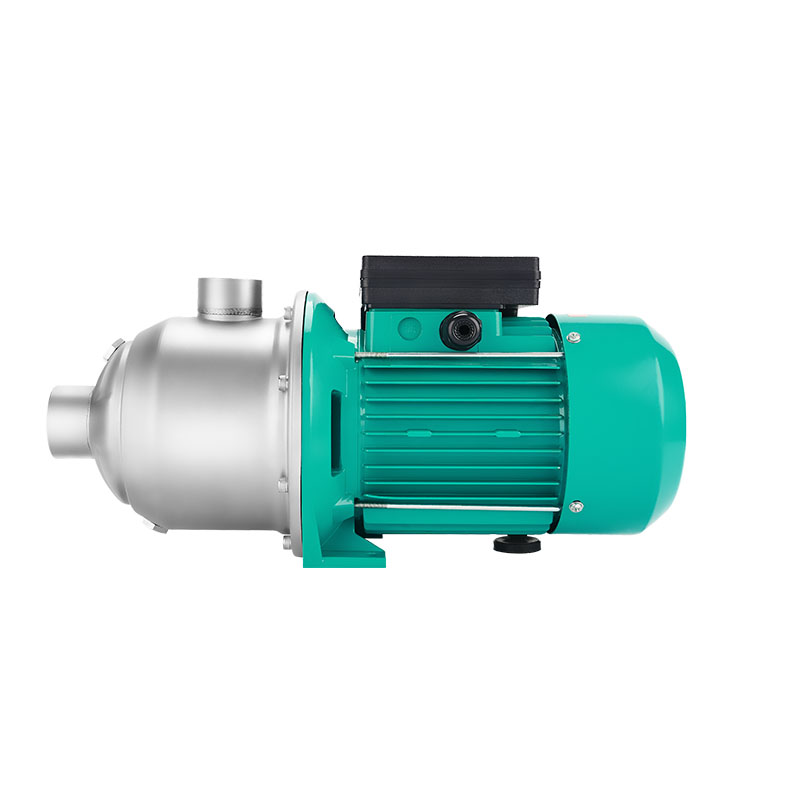

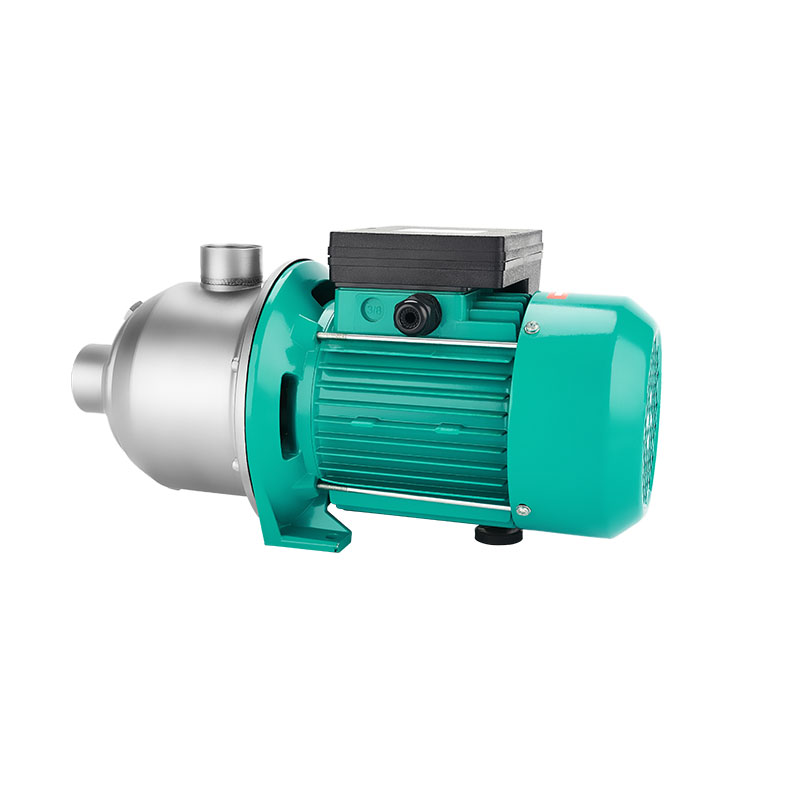

الجهد المقنن : 380 فولت |
التصنيف الحالي: 3.62A |
التردد : 50 هرتز |
التدفق المقدر : 8 م³/ساعة |
الرأس المقدر : 38 م |
الطاقة المقدرة: 1500 واط |
الحد الأقصى للتدفق : 15 م³/ساعة |
الحد الأقصى للرأس : 48 م |
الطاقة القصوى : 1900 واط |
ضغط التصميم : 10 بار |
فئة العزل : F |
الحد الأقصى لكفاءة الوحدة: 49% |
فئات الحماية : IP54 |
الاهتزاز : < 2.8 مللي متر/ثانية |
الضوضاء : < 62 ديسيبل ( أ) |
الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة |
||
رقم الصنف.:
MHI-804Q1. إمدادات المياه والداعم
2. تداول الماء الساخن، ونظام التدفئة
3. نظام التداول الصناعي
4. لمختلف الآلات
5. مضخة متكاملة لنظام المضخة الحرارية
1. المادة – الفولاذ المقاوم للصدأ
2. دافعة متعددة المراحل، ذات رأس مرتفع
3. الختم الميكانيكي ثنائي الاتجاه، وسهولة الصيانة
4. تصميم كتلة مدمجة
5. جميع الأجزاء الهيدروليكية التي تتلامس مع السائل، مثل غرف المرحلة والدفاعات والناشرات
ظروف العمل
1. مصدر الطاقة: 1~220 فولت/50 هرتز؛
2. الحد الأقصى لضغط النظام: .01.0MPa؛
3. فئة العزل: F؛
4. مستوى الحماية: IP54؛
5. درجة حرارة سائل النقل: -15 درجة مئوية إلى 90 درجة مئوية؛
6. سائل التسليم: الماء النظيف.
7. مضخة المياه هذه مناسبة لنقل مياه الشرب، الماء الساخن، المياه الصناعية، المياه المتكثفة، خليط من الإيثانول والماء (بحد أقصى لمحتوى الإيثانول 40%)، والسوائل الأخرى التي لا تحتوي على زيوت معدنية، ألياف طويلة أو المواد المسببة للتآكل.
ملاحظات التصميم
1. حماية المحرك لمحرك AC ثلاثي الطور اختيارية أو يتم توفيرها في الموقع
2. محرك AC أحادي الطور مزود بحماية مدمجة للمحرك الحراري ومكثف
شهادة المنتج
يتوافق المنتج مع متطلبات شهادة 3C
متطلبات التطبيق المتوسطة
استخدم الوسط: ماء صافي/ماء + محلول مختلط إيثيلين جلايكول (≥50%) |
درجة حرارة الماء المتوسطة: 0 ~ 110 درجة مئوية/-15 درجة مئوية ~ 110 درجة مئوية |
قيمة الرقم الهيدروجيني المتوسطة : 6.5-8.5 |
صلابة متوسطة : 25 درجة دي إتش |
محتوى الشوائب الصلبة في الوسط: قطر الشوائب الصلبة واتجاه الطول ≥ 0.1 مم، ونسبة الحجم ≥ 0.1٪ |
|
متطلبات بيئة الخدمة
الاستخدام: حافظ على العمود أفقيًا |
الارتفاع: < 1000 م |
درجة حرارة التشغيل المحيطة: -30 درجة مئوية ∼ 55 درجة مئوية (لا يوجد تجميد في خط الأنابيب ومضخة المياه) |
الرطوبة المحيطة أثناء التشغيل: ≥95% |
متطلبات بيئة التخزين
درجة الحرارة المحيطة للتخزين: -20 درجة مئوية إلى 60 درجة مئوية (لا يوجد تجميد في خط الأنابيب ومضخة المياه)
رطوبة بيئة التخزين: ≥95%
تفتيش مصنع
كشف ضيق الآلة |
كشف عزل المحرك |
تحمل كشف الجهد |
كشف التسرب الحالي |
كشف المقاومة الأرضية |
قوة عدم التحميل، الكشف الحالي |
كشف بدوره |
|
|
اختبار الموثوقية
اختبار الأداء الهيدروليكي |
اختبار الاهتزاز |
اختبار الضوضاء |
اختبار ضغط الماء |
اختبار السلامة الكهربائية للآلة بأكملها |
اختبار مستوى الحماية |
تجربة بخاخ الملح |
اختبار الصدمة الحرارية |
ارتفاع درجة الحرارة |
اختبار المكثفات |
اختبار الحياة |
اختبار البدء والتوقف |
اختبار ارتفاع درجة الحرارة والرطوبة |
|
|
تعليمات التثبيت والسلامة
1. قد يكون السائل الذي يتم ضخه سائلاً عالي الحرارة وعالي الضغط. قبل تحريك المضخة وتفكيكها، يجب تصريف السائل الموجود في النظام أو إغلاق الصمامات الحابسة الموجودة على جانبي المضخة لتجنب الحروق.
2. في فصل الشتاء، عندما يكون الماء نظيفًا، إذا كان نظام المضخة لا يعمل أو كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، يجب تصريف السائل الموجود في نظام خطوط الأنابيب لتجنب تجميد وتشقق جسم المضخة.
3. إذا لم يتم استخدام المضخة لفترة طويلة، يرجى إغلاق صمام أنبوب المياه عند مدخل ومخرج المضخة وقطع مصدر الطاقة للمضخة. إذا وجدت أن المحرك ساخن أو غير طبيعي، يرجى إغلاق الصمام الموجود في نهاية مدخل المضخة على الفور، وقطع مصدر الطاقة للمضخة، والاتصال بالموزع المحلي أو مركز الخدمة على الفور.
4. يجب وضع هذا المنتج بعيدًا عن متناول الأطفال. بعد التثبيت، يجب اتخاذ إجراءات العزل لمنع الأطفال من لمسه.
5. اتجاه تركيب مضخة المياه هو أن الاتجاه المحوري للمضخة أفقي.
6. يجب تركيب مضخة المياه لمنع المطر والماء والتعرض وغيرها من الأماكن.
7. لا يمكن لمضخة المياه أن تصطدم مباشرة بالأشياء الصلبة.
8. يحظر تشغيل مضخة المياه بدون ماء لمنع تآكل الختم الميكانيكي أو حتى حرق الآلة.
9. السائل الذي يتم ضخه يكون سائلًا رقيقًا ونظيفًا وغير قابل للتآكل وغير متفجر، ولا يحتوي على أي ألياف أو زيوت معدنية، وقطر وطول الجزيئات الصلبة أقل من أو يساوي 0.1 مم، ونسبة الحجم أقل من أو يساوي 0.1٪. يجب ألا تقوم المضخة بنقل السوائل القابلة للاشتعال مثل الزيوت النباتية والبنزين. إذا تم استخدام المضخة في حالة ذات لزوجة عالية، فسيتم تقليل أداء المضخة، لذلك عند اختيار المضخة، يجب مراعاة لزوجة الوسط السائل المراد نقله.
رسم أبعاد التثبيت
منحنى الأداء
منحنى الأداء هذا مناسب للمياه ذات درجة الحرارة العادية، مثل مضخة الوسط غير المائي، وسيتم تقليل الأداء الهيدروليكي للمضخة، لذلك، عند اختيار المضخة، يجب مراعاة خصائص الوسط السائل.
رأس التدفق
قوة التدفق
