الأعلى. واو منخفض ( لتر/دقيقة ) |
200 |
التدفق المقدر ( لتر/دقيقة ) |
110 |
|
الأعلى. ح الرأس (م) |
25 |
الرأس المقدر (م) |
17.5 |
|
قطر المدخل (مم) |
32 |
قطر المخرج (مم) |
32 |
|
طاقة الإدخال (وات) |
1100 |
طاقة الخرج (وات) |
750 |
البند لا.:

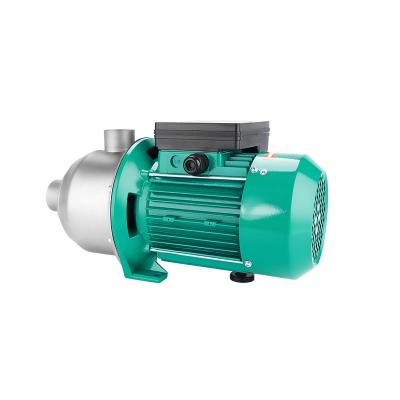

PUN-750Q1. لإمدادات المياه ذات الضغط المنخفض.
2. نظام تداول التدفئة والتهوية وتكييف الهواء المنزلي؛
3. نظام تداول المياه الصناعية، نظام تداول مياه التبريد.
1. الجزء الداخلي من جسم المضخة يعتمد طلاء خاص، وهو ليس من السهل الصدأ؛
2. تدفق كبير، تصميم هيكل مدمج.
3. حماية البيئة، المظهر الجميل، التركيب المريح والتشغيل الموثوق.
ظروف العمل
1. مصدر الطاقة: 380 فولت، 50 هرتز تيار متردد أحادي الطور؛
2. الحد الأقصى لضغط النظام: 0.5MPa؛
3. فئة العزل: F؛
4. مستوى الحماية: IP44؛
5. درجة الحرارة المحيطة أثناء العمل: 0 درجة مئوية إلى 40 درجة مئوية؛
6. درجة حرارة سائل النقل: 0°C～90°C؛
7. سائل التوصيل: الماء النظيف.
عناصر اختبار عملية إنتاج المنتج
1. كشف مقاومة التأريض للمضخة
2. الكشف عن مقاومة عزل المضخة
3. مضخة تحمل كشف تسرب التيار الكهربائي
4. كشف تسرب المضخة الحالي
5. الكشف عن بدء تشغيل الجهد المنخفض للمضخة بأكملها
6. مضخة الكشف عن الطاقة بدون تحميل
7. مضخة الكشف عن عدم التحميل الحالي
اختبار نوع المضخة في المختبر
1. اختبار الأداء الهيدروليكي للمضخة بأكملها
2. كشف ضجيج المضخة والاهتزاز
3. اختبار عمر المضخة
4. اختبار أداء درجات الحرارة العالية والمنخفضة للمضخة بأكملها
رسم التثبيت
ح-----الرأس
P1 ---- طاقة الإدخال
م ---- الكفاءة
س ----- التدفق
العلامات :
قوة320/200Wكحد أقصى رأس15mالجهد االكهربى1-220/3-380Wرأس التصنيف10 متكرار50 هرتزقطر25 ملمماكس التدفق80L/دقيقةفئة IPIP22التدفق المقدر38L/دقيقةدرجة حرارة90●
قوة 680/400 واط ماكس هيد 21 م الجهد االكهربى 1-220/3-380 واط الرأس المقدر 15 م تكرار 50 هرتز قطر الدائرة 32 ملم ماكس تدفق 100 لتر/دقيقة درجة الملكية الفكرية IP44 تدفق تصنيفا 50 لتر/دقيقة درجة حرارة 90 درجة مئوية
الأعلى. واو منخفض ( لتر/دقيقة ) 360 التدفق المقدر ( لتر/دقيقة ) 220 الأعلى. ح الرأس (م) 23 الرأس المقدر (م) 15 قطر المدخل (مم) 50 قطر المخرج (مم) 50 طاقة الإدخال (وات) 1500 طاقة الخرج (وات) 1100
الأعلى. واو منخفض ( لتر/دقيقة ) 125 التدفق المقدر ( لتر/دقيقة ) 80 الأعلى. ح الرأس (م) 30 الرأس المقدر (م) 20 قطر المدخل (مم) 32 قطر المخرج (مم) 32 طاقة الإدخال (وات) 1250 طاقة الخرج (وات) 750
الحد الأقصى للتدفق ( م³/ساعة) 90 التدفق المقدر ( م³/ساعة) 50 الحد الأقصى للرأس (م) 21 الرأس المقدر ( م ) 15 قطر أنبوب الإدخال ( مم ) 25 قطر أنبوب المخرج (مم) 25 طاقة الإدخال ( كيلوواط ) 660 طاقة الخرج ( كيلوواط ) 400
الأعلى. واو منخفض ( لتر/دقيقة ) 115 التدفق المقدر ( لتر/دقيقة ) 50 الأعلى. ح الرأس (م) 25 الرأس المقدر (م) 20 قطر المدخل (مم) 25 قطر المخرج (مم) 25 طاقة الإدخال (وات) 880 طاقة الخرج (وات) 600
الأعلى. واو منخفض ( لتر/دقيقة ) 115 التدفق المقدر ( لتر/دقيقة ) 50 الأعلى. ح الرأس (م) 25 الرأس المقدر (م) 20 قطر المدخل (مم) 25 قطر المخرج (مم) 25 طاقة الإدخال (وات) 880 طاقة الخرج (وات) 600
الأعلى. واو منخفض ( لتر/دقيقة ) 200 التدفق المقدر ( لتر/دقيقة ) 110 الأعلى. ح الرأس (م) 25 الرأس المقدر (م) 17.5 قطر المدخل (مم) 32 قطر المخرج (مم) 32 طاقة الإدخال (وات) 1100 طاقة الخرج (وات) 750
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%)
جهد مصدر الطاقة 230فولت 50/60 هرتز، بي إي حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة(الصحة الإنجابية) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0～+40 درجة مئوية فئة درجة الحرارة تي اف 110 درجة حرارة السائل 2～+110 درجة مئوية
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة ( ر) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
