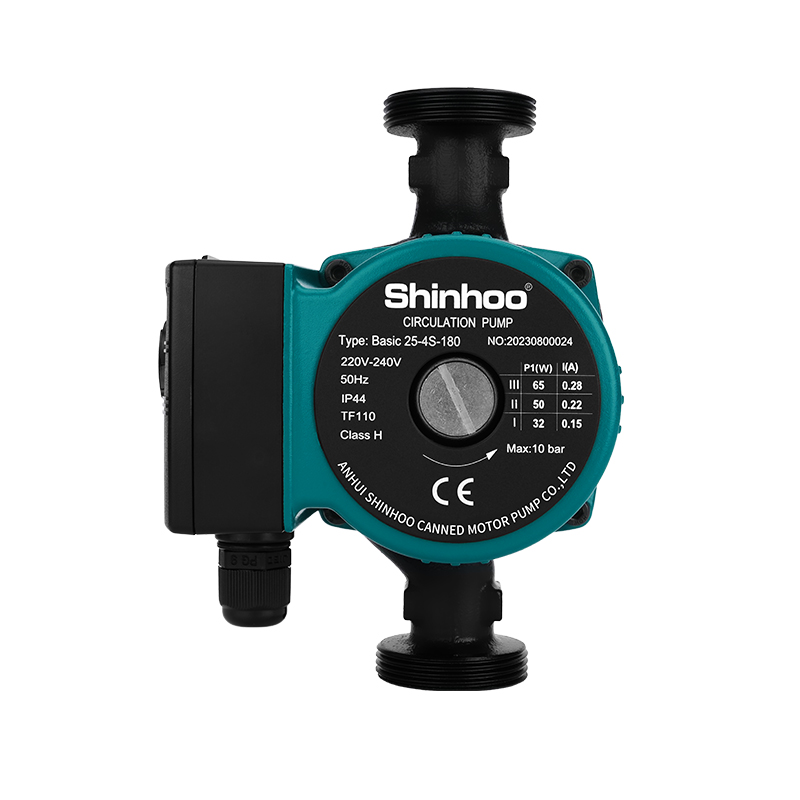

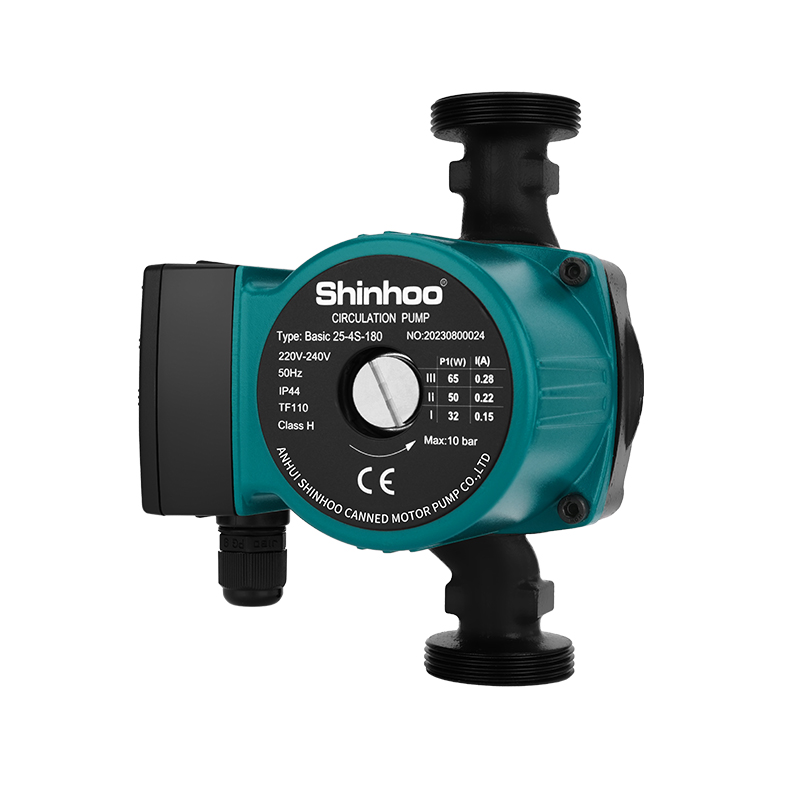

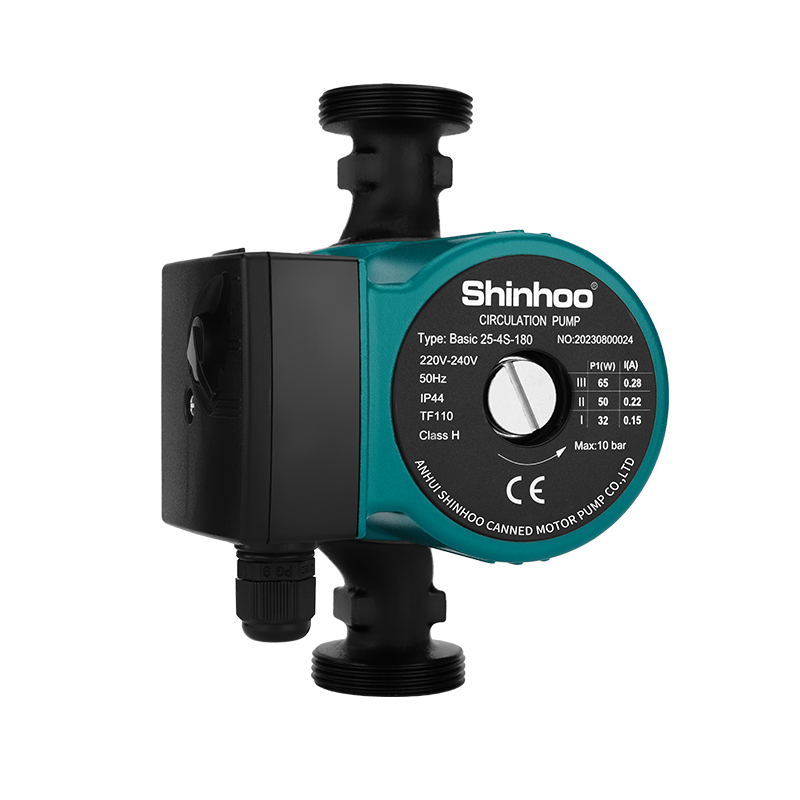

مضخة تداول أساسية 25-4S

معلومات تقنية

نموذج

 أساسي 25-4S/أساسي 25-4SB/أساسي 25-4SN/أساسي 25-4SQ

مضخة ب ody l ength

130/180 ملم

قوة

 65/50/32 واط

ماكس تدفق

 3.0 م³/ساعة

ماكس الرأس

 4 م

حاضِر

 0.28/0.22/0.15A

الجهد / التردد

 115/230 فولت، 50/60 هرتز

الإسكان مضخة

 الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P)

السائل المضخ

 ماء

فئة العزل

 ح

درجة الحماية

 IP44

نطاق درجة حرارة السائل

 2-110 درجة مئوية

أقصى ضغط للنظام

 1.0 ميجا باسكال

  • رقم الصنف.:

    Basic 25-4S

1.  التدفئة التجارية

2.  إعادة تدوير الماء الساخن المنزلي

3.  التدفئة المنزلية

4.  أنظمة تسخين المياه الساخنة بأنواعها

5.  أنظمة التداول الصناعي

6.  أنظمة المياه الباردة وأنظمة تكييف الهواء













تتميز المضخات الدورانية الأساسية التي تم تصميمها وإنتاجها من قبل المتخصصين لدينا بالميزات التالية: ضوضاء منخفضة، عدم التسرب، سلامة بيئية في التشغيل، مظهر فني، سهولة التركيب والتشغيل الموثوق.

بناء

 المضخات الأساسية B هي من النوع الدوار المعلب، أي أن المضخة والمحرك يشكلان وحدة واحدة بدون ختم العمود. تتطلب هذه الوحدة حلقتين مانعتين للتسرب فقط ويتم تشحيم المحامل بسائل يتم ضخه.

مزايا تصميم المضخات الأساسية B  :

1.  محرك فردي أو ثلاثي السرعات.

2.  محامل شعاعية السيراميك.

3.  محمل دفع الكربون.

4.  علبة الدوار الواقية، غطاء الدوار الخارجي، ولوحة التحمل مصنوعة من الفولاذ المقاوم للصدأ.

5.  غلاف مضخة الحديد الزهر.

6.  مفتاح حراري مدمج في الملف الثابت للمحركات من 300 واط.



ظروف العمل

1.  ضغط النظام: الحد الأقصى. 10 بار.

2.  درجة حرارة السائل: من +2 إلى +110 درجة مئوية.

3.  يمكن للمستخدمين اختيار نموذج من نوع الأطياف وفقًا لمتطلبات الرأس والتدفق والتردد.

4.  مصدر الطاقة: الجهد 230 فولت، التردد 50 هرتز، طاقة التيار المتردد أحادية الطور. يمكن أيضًا تصنيع النماذج المدرجة في الجدول وفقًا لمتطلبات المستخدم مثل 230 فولت/60 هرتز أو 115 فولت/60 هرتز. تمثل معلمات المنحنى والأداء في هذا الجدول فقط المنتجات ذات مصدر طاقة 230 فولت/50 هرتز.

5.  الحد الأقصى لضغط النظام: 1.0MPa.

6.  درجة الحرارة المحيطة: 0 درجة مئوية ~ 40 درجة مئوية، درجة الحرارة المتوسطة: 2 درجة مئوية ~ 110 درجة مئوية. لتجنب الماء المكثف في الجزء الثابت، تأكد من أن درجة الحرارة المحيطة أقل من درجة حرارة السائل.

7.  المتوسط: سائل رقيق ونظيف وغير قابل للتآكل وغير قابل للانفجار، ولا يحتوي على أي جزيئات صلبة أو ألياف أو زيوت معدنية. يجب عدم استخدام المضخة لتوصيل السوائل القابلة للاشتعال، مثل الديزل والبنزين.

8.  إن توصيل سائل ذو لزوجة عالية سوف يقلل من أداء المضخة، لذلك عند اختيار المضخة يجب أن تؤخذ في الاعتبار لزوجة الوسط.

9. حافظ على الحد الأدنى من الضغط عند مدخل المضخة لتجنب ضوضاء التجويف وتلف محامل المضخة.

تحتوي سلسلة B asic على نوعين من توصيلات الأنابيب : الملولبة والشفة. الموديلات ذات الطاقة التي تزيد عن 300 واط تحتوي بشكل أساسي على وصلة شفة. يمكننا أن نجعل التصميم حسب الطلب وفقا لاحتياجاتك.

عادة ما يكون غلاف المضخة مصنوعًا من الحديد الزهر. يتوفر أيضًا غلاف المضخة من البرونز والفولاذ المقاوم للصدأ.

يتم استخدام المضخة ذات غلاف الحديد الزهر على نطاق واسع لتوصيل المياه لتدفئة الغرفة. يتم استخدام المضخة ذات الغلاف البرونزي بشكل كبير في نظام التدفئة الأرضية. لتوصيل الماء الساخن المنزلي، نوصي باستخدام مضخة ذات مبيت من الفولاذ المقاوم للصدأ (N) أو مبيت من البرونز (B).



حدود درجة الحرارة المسموح بها

1.  تتضمن المضخة ثلاثة ترددات دورانية تسمح باختيار أفضل أداء لنظام هيدروليكي معين.

2.  درجة الحرارة المحيطة: من 0 إلى 40 درجة مئوية

3.  درجة حرارة السائل: من +2 إلى +110 درجة مئوية

4.  درجة حرارة التخزين: من -30 إلى +55 درجة مئوية



ضغط الصوت

يعتمد ضغط الصوت على الطاقة المستهلكة:

≥ 50 ديسيبل (A) للطرز ذات P1 <1000 واط

≥ 54 ديسيبل (A) للطرز ذات P1> 1000 وات



تثبيت

أثناء التثبيت، يجب أن يكون عمود المضخة موازيا للأرض. قبل بدء التشغيل، افتح برغي التنفيس الموجود أعلى المحرك حتى يمكن تحرير الهواء الموجود في المضخة بشكل جيد، ثم أعد ربط برغي التنفيس. سيساعد ذلك على منع المضخة من الجفاف.
