نموذج |

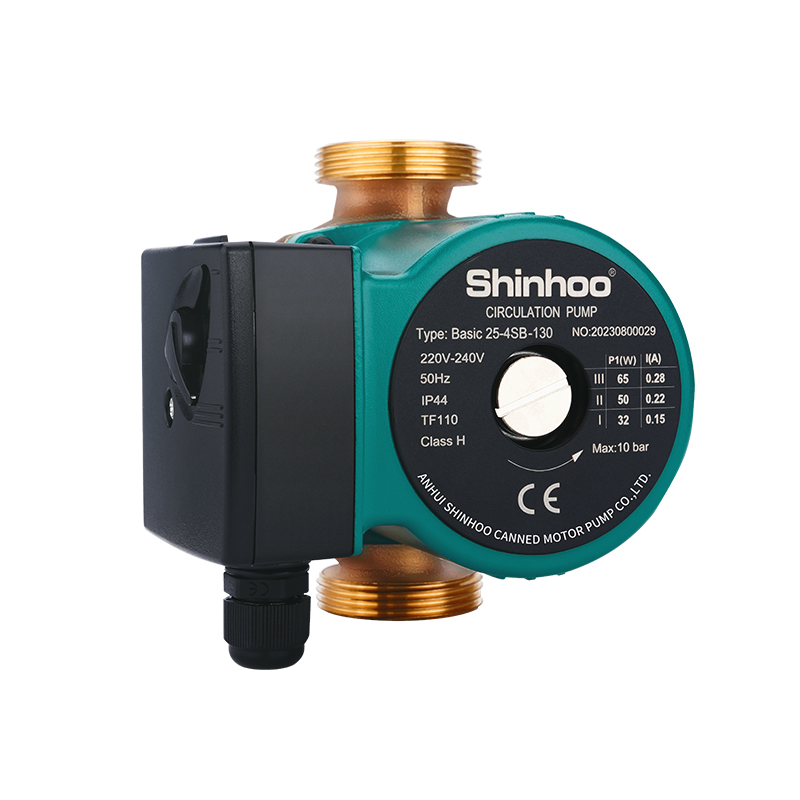

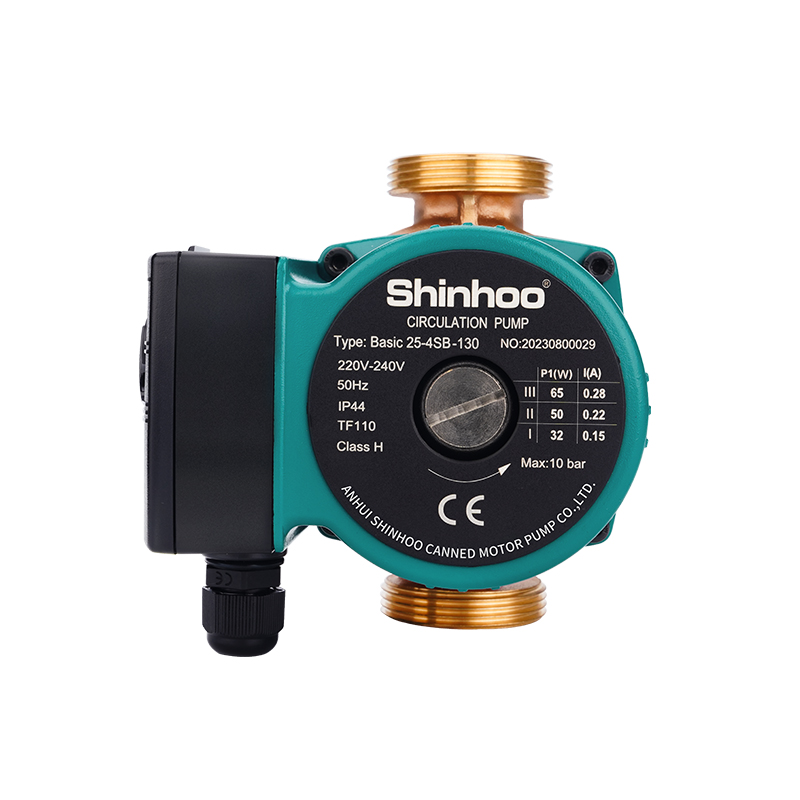

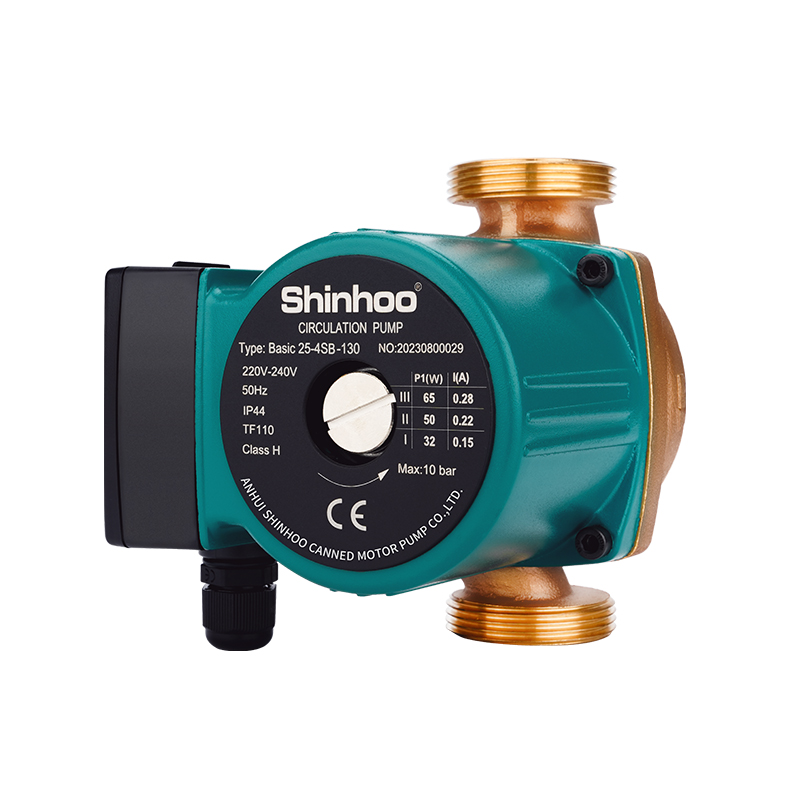

Basic 25-4SB |
|
طول جسم المضخة |
130/180 مم |
|
قوة |
65/50/32 واط |
|
أقصى تدفق |
3.0 متر مكعب/ساعة |
|
ماكس هيد |
4 أمتار |
|
حاضِر |
0.28/0.22/0.15A |
|
الجهد/التردد |
115/230 فولت 50/60 هرتز |
|
غلاف المضخة |
جسم نحاسي (ب) |
|
سائل مضخ |
ماء |
|
فئة العزل |
ح |
|
درجة الحماية |
IP44 |
|
نطاق درجة حرارة السائل |
2-110 درجة مئوية |
|
أقصى ضغط للنظام |
1.0 ميجا باسكال |
البند لا.:
Basic 25-4SB1. نظام مضخة التدفئة التجارية
2. إعادة تدوير المياه الساخنة المنزلية
3. نظام مضخة التدفئة المنزلية
4. أنظمة تسخين المياه الساخنة بجميع أنواعها
5. أنظمة الدوران الصناعية
6. أنظمة المياه الباردة وأنظمة تكييف الهواء
مضخات الدوران الأساسية تتميز هذه المنتجات المصممة والمنتجة من قبل متخصصينا بالميزات التالية: انخفاض مستوى الضوضاء، وعدم وجود تسريب، والسلامة البيئية أثناء التشغيل، والمظهر الفني، وسهولة التركيب، والتشغيل الموثوق.
بناء
ب أسيك مضخات هي من نوع الدوار المغلق، أي أن المضخة والمحرك يشكلان وحدة واحدة بدون مانع تسرب للمحور. لا تتطلب هذه الوحدة سوى حلقتين مانعتين للتسرب، ويتم تزييت المحامل بسائل يتم ضخه.
مزايا الفئة ب أسيك تصميم المضخات:
1. محرك أحادي السرعة أو ثلاثي السرعة.
2. محامل شعاعية خزفية.
3. محمل دفع كربوني.
4. علبة الدوار الواقية، وغطاء الدوار الخارجي، ولوحة المحمل مصنوعة من الفولاذ المقاوم للصدأ.
5. غلاف مضخة من الحديد الزهر.
6. مفتاح حراري مدمج في ملف الجزء الثابت، للمحركات من 300 واط.
ظروف العمل
1. ضغط النظام: بحد أقصى 10 بار.
2. درجة حرارة السائل: من +2 إلى +110 درجة مئوية.
3. يمكن للمستخدمين اختيار نموذج من أطياف الأنواع وفقًا لمتطلبات الضغط والتدفق والتردد.
4. مصدر الطاقة: جهد 230 فولت، تردد 50 هرتز، تيار متردد أحادي الطور. يمكن تصنيع الطرازات المذكورة في الجدول حسب طلب المستخدم بجهد 230 فولت/60 هرتز أو 115 فولت/60 هرتز. تمثل منحنيات الأداء في هذا الجدول المنتجات التي تعمل بجهد 230 فولت/50 هرتز فقط.
5. أقصى ضغط للنظام: 1.0 ميجا باسكال.
6. درجة الحرارة المحيطة: 0 درجة مئوية ~ 40 درجة مئوية، درجة حرارة الوسط: 2 درجة مئوية ~ 110 درجة مئوية. لتجنب تكثف الماء في الجزء الثابت، تأكد من أن درجة الحرارة المحيطة أقل من درجة حرارة السائل.
7. الوسط: سائل رقيق ونظيف وغير قابل للتآكل وغير قابل للانفجار، ولا يحتوي على أي جزيئات صلبة أو ألياف أو زيوت معدنية. يجب عدم استخدام المضخة لنقل السوائل القابلة للاشتعال، مثل الديزل والبنزين.
8. إن ضخ سائل ذي لزوجة عالية سيؤدي إلى تقليل أداء المضخة، لذلك عند اختيار المضخة، يجب مراعاة لزوجة الوسط.
9. حافظ على الحد الأدنى من الضغط عند مدخل المضخة لتجنب ضوضاء التكهف وتلف محامل المضخة.
ب أسيك تحتوي السلسلة على نوعين من وصلات الأنابيب ":" تتوفر وصلات ملولبة وذات حواف. أما الموديلات التي تزيد قدرتها عن 300 واط، فتأتي في الغالب بوصلات ذات حواف. يمكننا تصميم وصلات مخصصة حسب احتياجاتكم.
تُستخدم المضخات ذات الغلاف البرونزي على نطاق واسع في أنظمة التدفئة الأرضية و توصيل المياه لتدفئة الغرفة . لتوصيل المياه الساخنة المنزلية، نوصي باستخدام مضخة ذات غلاف نحاسي (ب).
حدود درجة الحرارة المسموح بها
1. تتضمن المضخة ثلاثة ترددات دوران تسمح باختيار أفضل أداء لنظام هيدروليكي معين.
2. درجة الحرارة المحيطة: من 0 إلى 40 درجة مئوية
3. درجة حرارة السائل: من +2 إلى +110 درجة مئوية
4. درجة حرارة التخزين: من -30 إلى +55 درجة مئوية
ضغط الصوت
يعتمد ضغط الصوت على الطاقة المستهلكة:
≤ 50 ديسيبل (A) للنماذج ذات P1<1000 واط
≤ 54 ديسيبل (A) للطرازات ذات P1>1000 واط
تثبيت
أثناء التركيب، يجب أن يكون عمود المضخة موازياً للأرض. قبل التشغيل، افتح صمام التهوية الموجود أعلى المحرك لتفريغ الهواء من المضخة جيداً، ثم أعد ربط صمام التهوية بإحكام. سيساعد ذلك على منع تشغيل المضخة وهي جافة.
العلامات :
نموذج Basic 25-7SB طول جسم المضخة 130 مم قوة 130/110/90 واط أقصى تدفق 4 م³/ساعة الأعلى . رأس 7 أمتار حاضِر 0.6/0.52/0.42A الجهد/التردد 115/230 فولت، 50/60 هرتز سائل مضخ مياه نظيفة فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال غلاف المضخة جسم نحاسي
الموديل الأساسي 25-5SB طول جسم المضخة 130/180 مم الطاقة 85/60/40 واط أقصى تدفق 3.3 متر مكعب/ساعة أقصى ارتفاع 5 أمتار التيار 0.4/0.3/0.22 أمبير الجهد/التردد 115/230 فولت 50/60 هرتز غلاف المضخة جسم نحاسي (ب) السائل المضخوخ ماء فئة العزل H درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج أساسي 25-8SB قوة 245/190/135 واط أقصى تدفق 6 م³/ساعة ماكس هيد 8 أمتار حاضِر 1.1/0.85/0.6A الجهد/التردد 115/230 فولت 50/60 هرتز غلاف المضخة النحاس سائل مضخ مياه نظيفة فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية (مزيج من الجليكول والماء بنسبة تصل إلى 50٪) أقصى ضغط للنظام 1.0 ميجا باسكال الشهادات CE، GS، UL، VD، EMC، RoHS، REACH، UKCA إلخ.
جهد مصدر الطاقة 220 فولت ~ 240 فولت، تيار متردد، أرضي واقي حماية المحرك لا يتطلب حماية خارجية فئة IP IP67 فئة العزل ح رطوبة ( ر.ح) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال التوافق الكهرومغناطيسي/RoHS/REACH/TUV/CE/EEI/CCC درجة حرارة البيئة -30 درجة مئوية ~ 55 درجة مئوية فئة درجة الحرارة تي اف 95 درجة حرارة السائل -20~+95 درجة مئوية الاتصال/الاتحادات موليكس/تي إي
الفولطية تيار متردد 220-240 فولت ضغط التصميم 1.0 ميجا باسكال درجة الحرارة TF110 الحد الأقصى الحالي 3.55 أ تكرار 50 هرتز مدخل الطاقة 700 واط فئة العزل IP44 سرعة المحرك 2800 دورة في الدقيقة ~ 2850 دورة في الدقيقة ضوضاء < 48 ديسيبل (أ) ( نقطة إد الفئران ) امتثال CE / بنفايات / الوصول
جهد مصدر الطاقة 220~240 فولت، تيار متردد، أرضي واقي حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة (RH) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال التوافق الكهرومغناطيسي/RoHS/REACH/TUV/CE/EEI/CCC درجة حرارة البيئة -30 درجة مئوية ~ 55 درجة مئوية فئة درجة الحرارة تي اف 95 درجة حرارة السائل -20 درجة مئوية ~+95 درجة مئوية الاتصال/الاتحادات موليكس/تي إي
جهد مصدر الطاقة 2 30 فولت 50/60 هرتز، بي إي حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة ( الصحة الإنجابية ) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～ +40 درجة مئوية فئة درجة الحرارة تي اف 110 درجة حرارة السائل 2 ～ +110 درجة مئوية
طول جسم المضخة 130/180 ملم قوة 70/115/140 واط ماكس تدفق 3.5 م³/ساعة ماكس الرأس 7 م حاضِر 0.73/0.52/0.33 أ الجهد / التردد 220 ~ 240 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2 ~ 110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
الجهد المقنن 380 فولت رأس مصنف 25 متر معدل التدفق 16 متر مكعب/ساعة أقصى ارتفاع 36 متر أقصى تدفق 23 متر مكعب/ساعة فئة العزل F ضغط التصميم 10 بار اهتزاز < 2.8 مم/ثانية فئة الحماية IP54 تكرار 50 هرتز التيار المقنن 4.01A القدرة المقدرة 1850 واط ضوضاء < 63 ديسيبل (A) أقصى طاقة 2500 واط
الحد الأقصى للتدفق ( متر مكعب/ساعة ) 8 تدفق التصنيف ( متر مكعب/ساعة ) 4 الحد الأقصى للرأس ( م ) 33 رئيس التصنيف ( م ) 25 قطر أنبوب المدخل RP1 1/4" ا قطر أنبوب المخرج معاهدة حظر الانتشار النووي رقم 1 طاقة الإدخال (ك و ) 0.8 فئة IP IP42
الحد الأقصى للتدفق (M3/H)2. 2الحد الأقصى للرأس (م)7معدل التدفق المقنن (M3/H)1رأس مصنف (م)5. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال52Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
طول جسم المضخة 6 أقدام ونصف قوة 180/170/135 واط الحد الأقصى للتدفق 17 جالونًا في الدقيقة أقصى رأس 19 قدمًا حاضِر 0.9/0.7/0.5 أمبير الجهد/التردد 115/230 فولت 50/60 هرتز غلاف المضخة الحديد الزهر سائل المضخة ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
