نموذج |

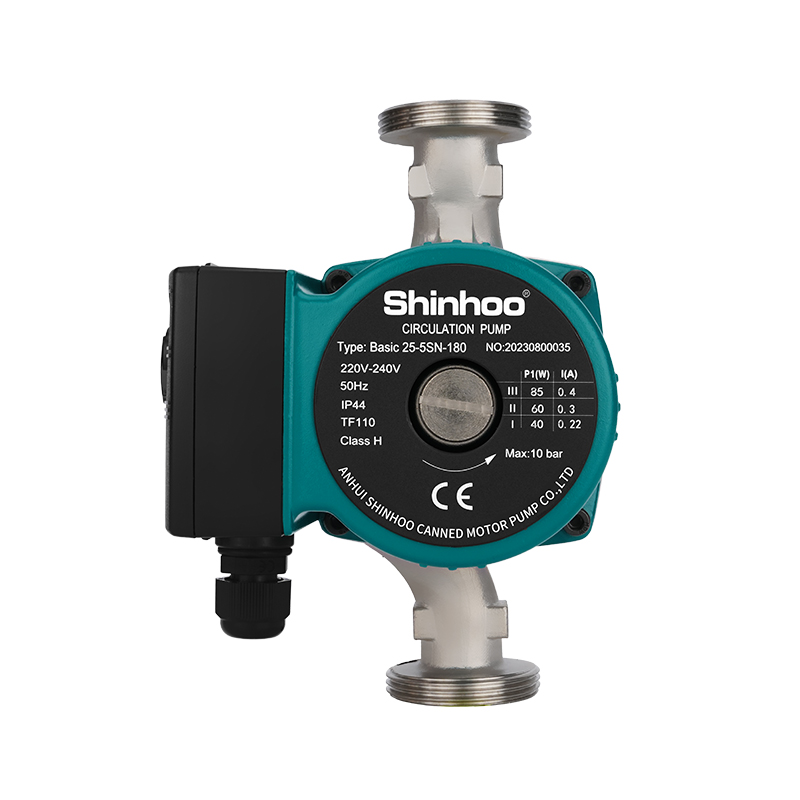

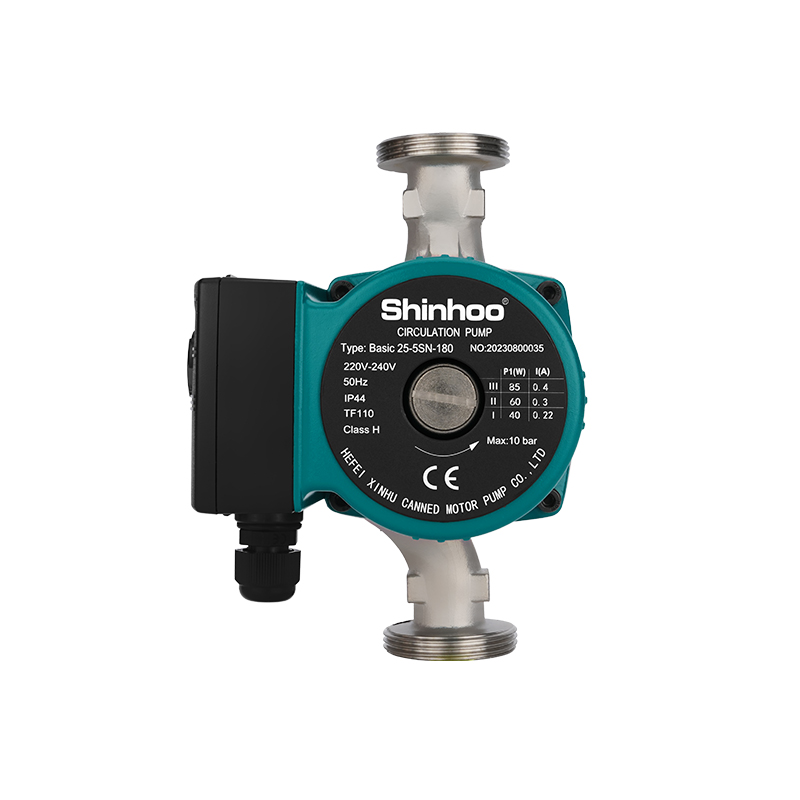

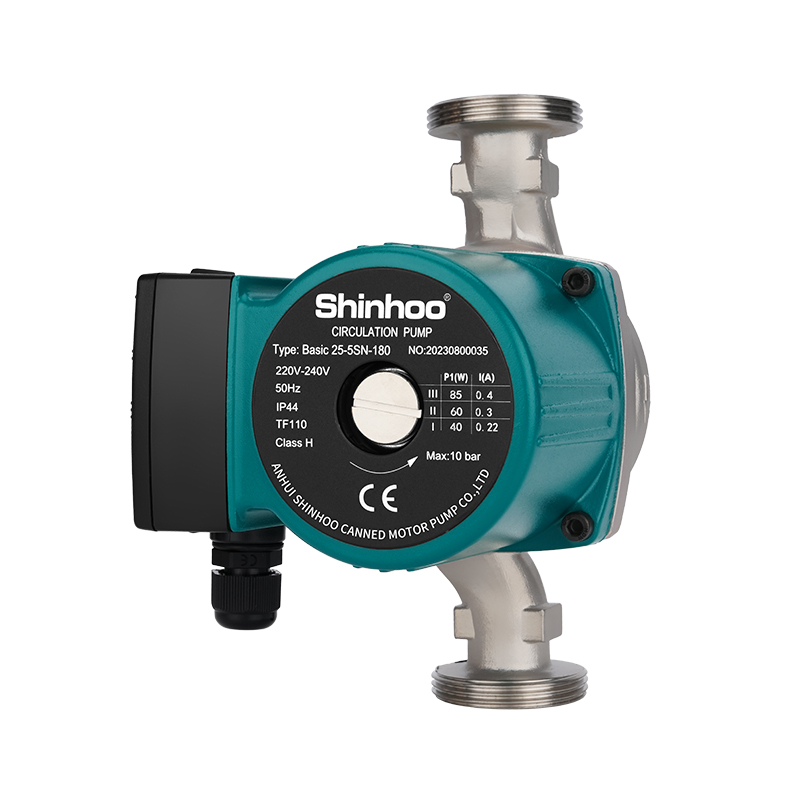

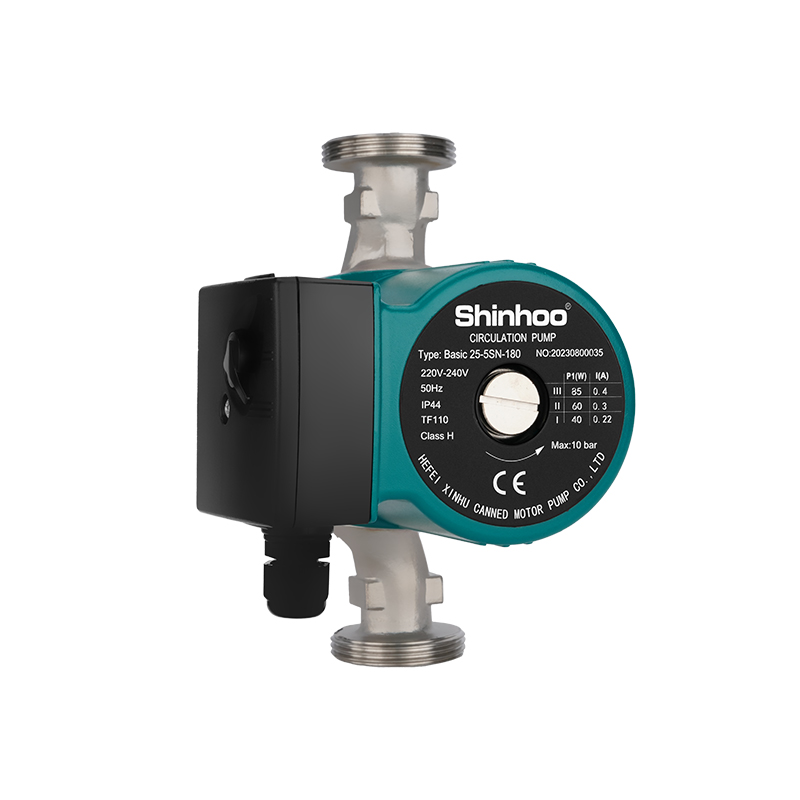

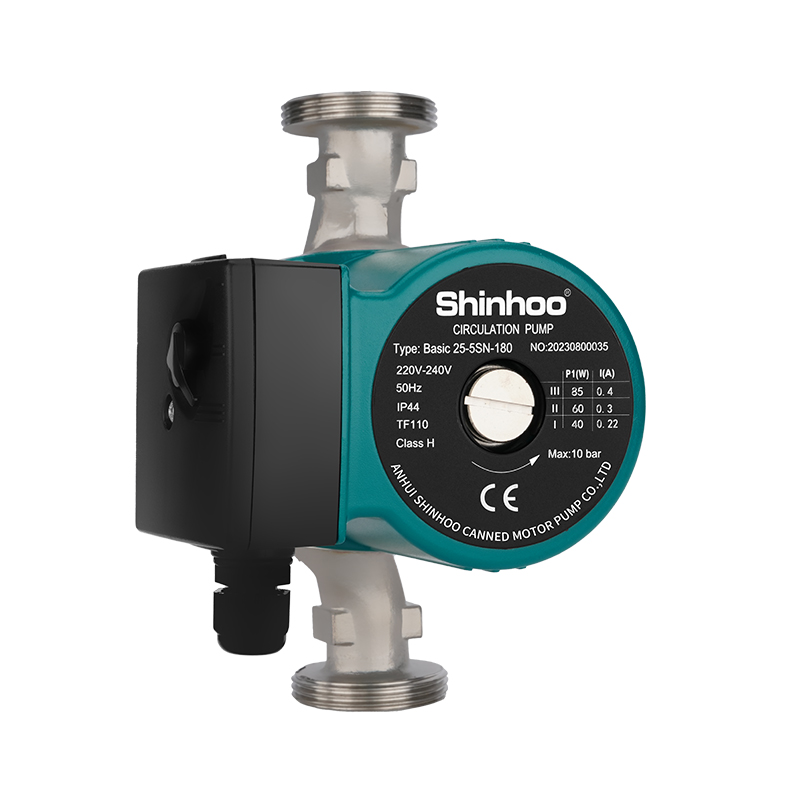

Basic 25-5SN |
|
طول جسم المضخة |
130/180 مم |
|
قوة |
85/60/40 واط |
|
أقصى تدفق |
3.3 متر مكعب/ساعة |
|
ماكس هيد |
5 أمتار |
|
حاضِر |
0.4/0.3/0.22A |
|
الجهد/التردد |
115/230 فولت 50/60 هرتز |
|
غلاف المضخة |
هيكل من الفولاذ المقاوم للصدأ |
|
سائل مضخ |
ماء |
|
فئة العزل |
ح |
|
درجة الحماية |
IP44 |
|
نطاق درجة حرارة السائل |
2-110 درجة مئوية |
|
أقصى ضغط للنظام |
1.0 ميجا باسكال |
البند لا.:
Basic 25-5SN1. التدفئة التجارية
2. إعادة تدوير المياه الساخنة المنزلية
3. التدفئة المنزلية
4. أنظمة تسخين المياه الساخنة بجميع أنواعها
5. أنظمة الدوران الصناعية
6. أنظمة المياه الباردة وأنظمة تكييف الهواء
مضخات الدوران الأساسية تتميز هذه المنتجات المصممة والمنتجة من قبل متخصصينا بالميزات التالية: انخفاض مستوى الضوضاء، وعدم وجود تسريب، والسلامة البيئية أثناء التشغيل، والمظهر الفني، وسهولة التركيب، والتشغيل الموثوق.
بناء
ب أسيك مضخات هي من نوع الدوار المغلق، أي أن المضخة والمحرك يشكلان وحدة واحدة بدون مانع تسرب للمحور. لا تتطلب هذه الوحدة سوى حلقتين مانعتين للتسرب، ويتم تزييت المحامل بسائل يتم ضخه.
مزايا الفئة ب أسيك تصميم المضخات:
1. محرك أحادي السرعة أو ثلاثي السرعة.
2. محامل شعاعية خزفية.
3. محمل دفع كربوني.
4. علبة الدوار الواقية، وغطاء الدوار الخارجي، ولوحة المحمل مصنوعة من الفولاذ المقاوم للصدأ.
5. غلاف مضخة من الحديد الزهر.
6. مفتاح حراري مدمج في ملف الجزء الثابت، للمحركات من 300 واط.
ظروف العمل
1. ضغط النظام: بحد أقصى 10 بار.
2. درجة حرارة السائل: من +2 إلى +110 درجة مئوية.
3. يمكن للمستخدمين اختيار نموذج من أطياف الأنواع وفقًا لمتطلبات الضغط والتدفق والتردد.
4. مصدر الطاقة: جهد 230 فولت، تردد 50 هرتز، تيار متردد أحادي الطور. يمكن تصنيع الطرازات المذكورة في الجدول حسب طلب المستخدم بجهد 230 فولت/60 هرتز أو 115 فولت/60 هرتز. تمثل منحنيات الأداء في هذا الجدول المنتجات التي تعمل بجهد 230 فولت/50 هرتز فقط.
5. أقصى ضغط للنظام: 1.0 ميجا باسكال.
6. درجة الحرارة المحيطة: 0 درجة مئوية ~ 40 درجة مئوية، درجة حرارة الوسط: 2 درجة مئوية ~ 110 درجة مئوية. لتجنب تكثف الماء في الجزء الثابت، تأكد من أن درجة الحرارة المحيطة أقل من درجة حرارة السائل.
7. الوسط: سائل رقيق ونظيف وغير قابل للتآكل وغير قابل للانفجار، ولا يحتوي على أي جزيئات صلبة أو ألياف أو زيوت معدنية. يجب عدم استخدام المضخة لنقل السوائل القابلة للاشتعال، مثل الديزل والبنزين.
8. إن ضخ سائل ذي لزوجة عالية سيؤدي إلى تقليل أداء المضخة، لذلك عند اختيار المضخة، يجب مراعاة لزوجة الوسط.
9. حافظ على الحد الأدنى من الضغط عند مدخل المضخة لتجنب ضوضاء التكهف وتلف محامل المضخة.
ب أساسي تحتوي السلسلة على نوعين من وصلات الأنابيب : تتوفر وصلات ملولبة وذات حواف. أما الموديلات التي تزيد قدرتها عن 300 واط، فتأتي في الغالب بوصلات ذات حواف. يمكننا تصميم وصلات مخصصة حسب احتياجاتكم.
عادةً ما يكون غلاف المضخة مصنوعًا من الحديد الزهر. كما يتوفر غلاف مضخة مصنوع من البرونز والفولاذ المقاوم للصدأ.
تُستخدم المضخات ذات الغلاف المصنوع من الحديد الزهر على نطاق واسع لتوصيل المياه لتدفئة الغرف. أما المضخات ذات الغلاف البرونزي فتُستخدم بكثرة في أنظمة التدفئة الأرضية. ولتوصيل المياه الساخنة للاستخدام المنزلي، نوصي باستخدام مضخات ذات غلاف من الفولاذ المقاوم للصدأ (N) أو برونزي (B).
حدود درجة الحرارة المسموح بها
1. تتضمن المضخة ثلاثة ترددات دوران تسمح باختيار أفضل أداء لنظام هيدروليكي معين
٢. درجة الحرارة المحيطة: من ٠ إلى ٤٠ درجة مئوية
٣. درجة حرارة السائل: من +٢ إلى +١١٠ درجة مئوية
٤. درجة حرارة التخزين: من -٣٠ إلى +٥٥ درجة مئوية
ضغط الصوت
يعتمد ضغط الصوت على الطاقة المستهلكة:
≤ 50 ديسيبل (A) للنماذج ذات P1<1000 واط
≤ 54 ديسيبل (A) للطرازات ذات P1>1000 واط
التركيب
أثناء التركيب، يجب أن يكون عمود المضخة موازيًا للأرض. قبل بدء التشغيل، افتح برغي التهوية الموجود أعلى المحرك بحيث يمكن إخراج الهواء الموجود في المضخة جيدًا، ثم أعد ربط برغي التهوية. سيساعد ذلك على منع تشغيل المضخة وهي جافة
