نموذج |
أساسي 25-8SB |
|
قوة |
245/190/135 واط |
|
أقصى تدفق |
6 م³/ساعة |
|
ماكس هيد |
8 أمتار |
|
حاضِر |
1.1/0.85/0.6A |
|
الجهد/التردد |
115/230 فولت 50/60 هرتز |
|
غلاف المضخة |
النحاس |
|
سائل مضخ |
مياه نظيفة |
|
فئة العزل |
ح |
|
درجة الحماية |
IP44 |
|
نطاق درجة حرارة السائل |
2-110 درجة مئوية (مزيج من الجليكول والماء بنسبة تصل إلى 50٪) |
|
أقصى ضغط للنظام |
1.0 ميجا باسكال |
|
الشهادات |
CE، GS، UL، VD، EMC، RoHS، REACH، UKCA إلخ. |
البند لا.:
Basic 25-8SBأسهم البضائع:
11. دوران السائل في أنظمة التبريد وتكييف الهواء
2. ب أسيك مضخات تدوير المياه الباردة والساخنة في أنظمة التدفئة وتكييف الهواء.
3. تتضمن المضخة ثلاثة ترددات دوران تسمح باختيار أفضل أداء لنظام هيدروليكي معين.
4. يمكن استخدام المضخات أيضًا في أنظمة التدفئة ذات الأنبوب الواحد أو الأنبوب المزدوج، كما يمكن تطبيقها على الشقق في المدينة، والفيلات في الضواحي، والتبريد، وتكييف الهواء، والغلايات، وأنظمة الطاقة الشمسية، وما إلى ذلك.
5. أنظمة التدفئة الأرضية
6. دوران الماء الساخن المنزلي
مضخات الدوران الأساسية تتميز هذه المنتجات المصممة والمنتجة من قبل متخصصينا بالميزات التالية: انخفاض مستوى الضوضاء، وعدم وجود تسريب، والسلامة البيئية أثناء التشغيل، والمظهر الفني، وسهولة التركيب، والتشغيل الموثوق.
بناء
ب أسيك مضخات هي من نوع الدوار المغلق، أي أن المضخة والمحرك يشكلان وحدة واحدة بدون مانع تسرب للمحور. لا تتطلب هذه الوحدة سوى حلقتين مانعتين للتسرب، ويتم تزييت المحامل بسائل يتم ضخه.
مزايا الفئة ب أسيك تصميم المضخات:
2. محامل شعاعية خزفية.
3. محمل دفع كربوني.
4. علبة الدوار الواقية، وغطاء الدوار الخارجي، ولوحة المحمل مصنوعة من الفولاذ المقاوم للصدأ.
5. النحاس غلاف المضخة.
[إذا لم تكن قوائم الدعم موجودة] 6. مفتاح حراري مدمج في ملف الجزء الثابت، للمحركات من 300 واط.
ظروف العمل
1. ضغط النظام: بحد أقصى 10 بار.
2. درجة حرارة السائل: من +2 إلى +110 درجة مئوية.
3. يمكن للمستخدمين اختيار نموذج من أطياف الأنواع وفقًا لمتطلبات الضغط والتدفق والتردد.
4. مصدر الطاقة: جهد 230 فولت، تردد 50 هرتز، تيار متردد أحادي الطور. يمكن تصنيع الطرازات المذكورة في الجدول حسب طلب المستخدم بجهد 230 فولت/60 هرتز أو 115 فولت/60 هرتز. تمثل منحنيات الأداء في هذا الجدول المنتجات التي تعمل بجهد 230 فولت/50 هرتز فقط.
5. أقصى ضغط للنظام: 1.0 ميجا باسكال.
6. درجة الحرارة المحيطة:

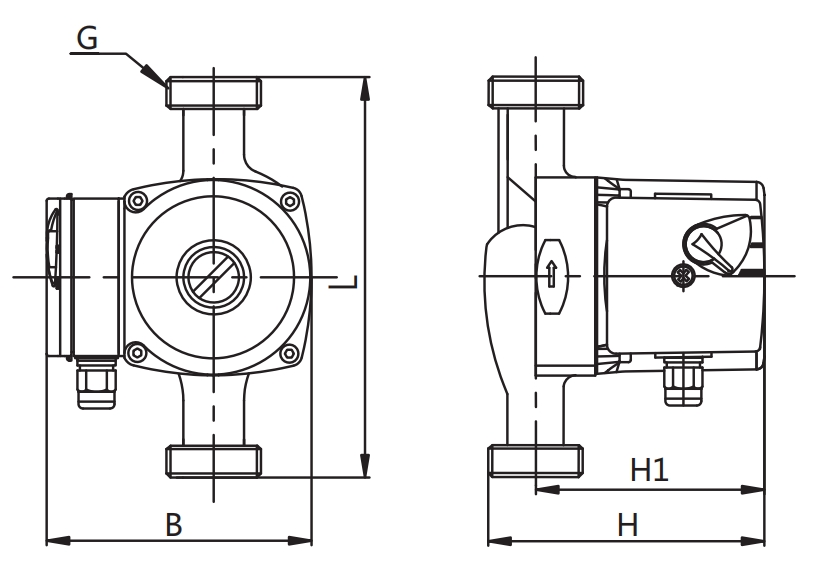

ب أسيك تحتوي السلسلة على نوعين من وصلات الأنابيب ":" تتوفر وصلات ملولبة وذات حواف. أما الموديلات التي تزيد قدرتها عن 300 واط، فتأتي في الغالب بوصلات ذات حواف. يمكننا تصميم وصلات مخصصة حسب احتياجاتكم.
تُستخدم المضخات ذات الغلاف البرونزي على نطاق واسع في أنظمة التدفئة الأرضية و توصيل المياه لتدفئة الغرفة . لتوصيل المياه الساخنة المنزلية، نوصي باستخدام مضخة ذات غلاف نحاسي (ب).
حدود درجة الحرارة المسموح بها
1. تتضمن المضخة ثلاثة ترددات دوران تسمح باختيار أفضل أداء لنظام هيدروليكي معين.
2. درجة الحرارة المحيطة: من 0 إلى 40 درجة مئوية
3. درجة حرارة السائل: من +2 إلى +110 درجة مئوية
4. درجة حرارة التخزين: من -30 إلى +55 درجة مئوية
ضغط الصوت
يعتمد ضغط الصوت على الطاقة المستهلكة:
≤ 50 ديسيبل (A) للنماذج ذات P1<1000 واط
≤ 54 ديسيبل (A) للطرازات ذات P1>1000 واط
تثبيت
أثناء التركيب، يجب أن يكون عمود المضخة موازياً للأرض. قبل التشغيل، افتح صمام التهوية الموجود أعلى المحرك لتفريغ الهواء من المضخة جيداً، ثم أعد ربط صمام التهوية بإحكام. سيساعد ذلك على منع تشغيل المضخة وهي جافة.
العلامات :
نموذج Basic 25-7SB طول جسم المضخة 130 مم قوة 130/110/90 واط أقصى تدفق 4 م³/ساعة الأعلى . رأس 7 أمتار حاضِر 0.6/0.52/0.42A الجهد/التردد 115/230 فولت، 50/60 هرتز سائل مضخ مياه نظيفة فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال غلاف المضخة جسم نحاسي
نموذج Basic 25-4SB طول جسم المضخة 130/180 مم قوة 65/50/32 واط أقصى تدفق 3.0 متر مكعب/ساعة ماكس هيد 4 أمتار حاضِر 0.28/0.22/0.15A الجهد/التردد 115/230 فولت 50/60 هرتز غلاف المضخة جسم نحاسي (ب) سائل مضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
الموديل الأساسي 25-5SB طول جسم المضخة 130/180 مم الطاقة 85/60/40 واط أقصى تدفق 3.3 متر مكعب/ساعة أقصى ارتفاع 5 أمتار التيار 0.4/0.3/0.22 أمبير الجهد/التردد 115/230 فولت 50/60 هرتز غلاف المضخة جسم نحاسي (ب) السائل المضخوخ ماء فئة العزل H درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～ +40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 درجة مئوية (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220 فولت ~ 240 فولت، تيار متردد، أرض واقية حماية المحرك لا حاجة إلى حماية خارجية فئة IP IP44 فئة العزل ح الرطوبة(RH) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال الامتثال إي إم سي/بنفايات/ريتش/توف/سي/إيي درجة حرارة البيئة -30°~55° درجة الحرارة تف 95 درجة حرارة السائل 2~+95â الاتصال/النقابات شينهو ستاندرد/موليكس/TE
نموذج الترويجي 15-9A، الترويجي 15-9AB، الترويجي 15-9AN، الترويجي 15-9AQ قوة 120 واط الجهد االكهربى 230 فولت تكرار 50 هرتز أقصى تدفق 1.5 متر مكعب/ساعة ماكس هيد 9م الرأس المقدر 7.5 متر القطر 15 ملم درجة IP IP42 درجة حرارة 2-60 درجة مئوية غلاف المضخة الحديد الزهر، جسم من الفولاذ المقاوم للصدأ (N)، جسم من النحاس (B)، البرونز (Q) السائل المضخوخ ماء فئة العزل ح أقصى ضغط للنظام 1.0 ميجا باسكال الشهادات CE، GS، UL، VD، EMC، RoHS، REACH وما إلى ذلك.
حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة(الصحة الإنجابية) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0～+40درجة مئوية فئة درجة الحرارة تي اف 110 درجة حرارة السائل -30~+110 درجة مئوية(جليكول يصل إلى 50٪) الجهد/التردد 110/230 فولت، 60 هرتز غلاف المضخة الحديد الزهر/الفولاذ المقاوم للصدأ الطاقة (EEI) ≤0.23-الجزء الثاني
نموذج الأساسية 25-9 ، الأساسية 25-9 ن قوة 300 واط ماكس تدفق 6 م³/ساعة ماكس الرأس 9 م حاضِر 1.5 أ الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر ، الجسم الفولاذ المقاوم للصدأ (N) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%)
جهد مصدر الطاقة 2 30 فولت 50/60 هرتز، بي إي حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة ( الصحة الإنجابية ) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～ +40 درجة مئوية فئة درجة الحرارة تي اف 110 درجة حرارة السائل 2 ～ +110 درجة مئوية
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～ +40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 درجة مئوية (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر/الفولاذ المقاوم للصدأ الطاقة (EEI) .20.23-الجزء2
فئة الضميمة IPX4D (EN 60529) فئة العزل ح جهد الإمداد 1 × 230 فولت ± 10% 50 هرتز، PE الإدخال الرقمي PWM 0–10 فولت الإدخال التناظري 4–20 مللي أمبير. 0–10 واط تيار مباشر إدخال ناقل الاتصال مودبوس RTU تسرب التيار التسرب
