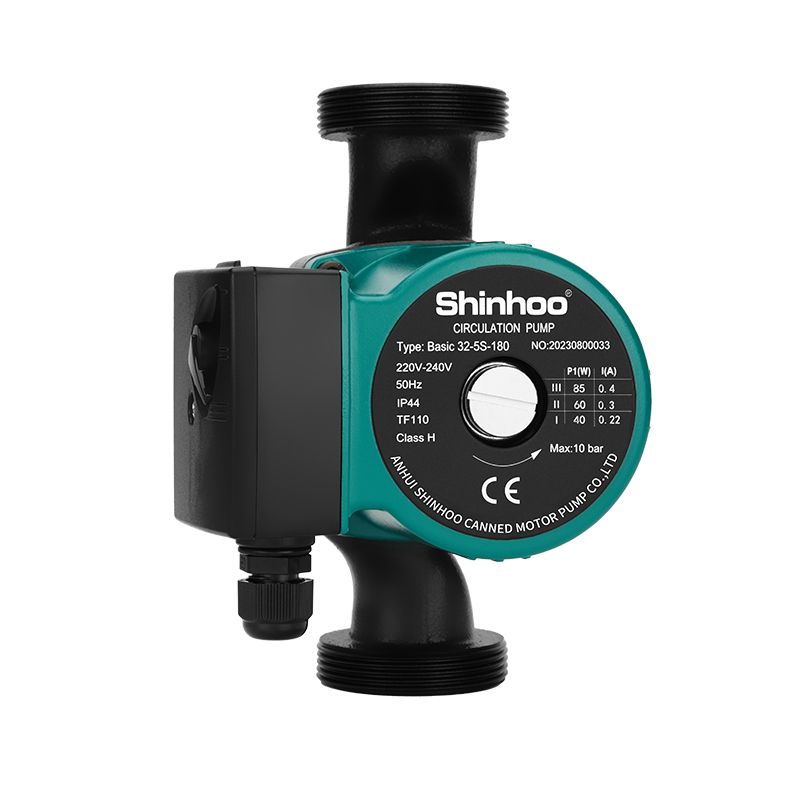

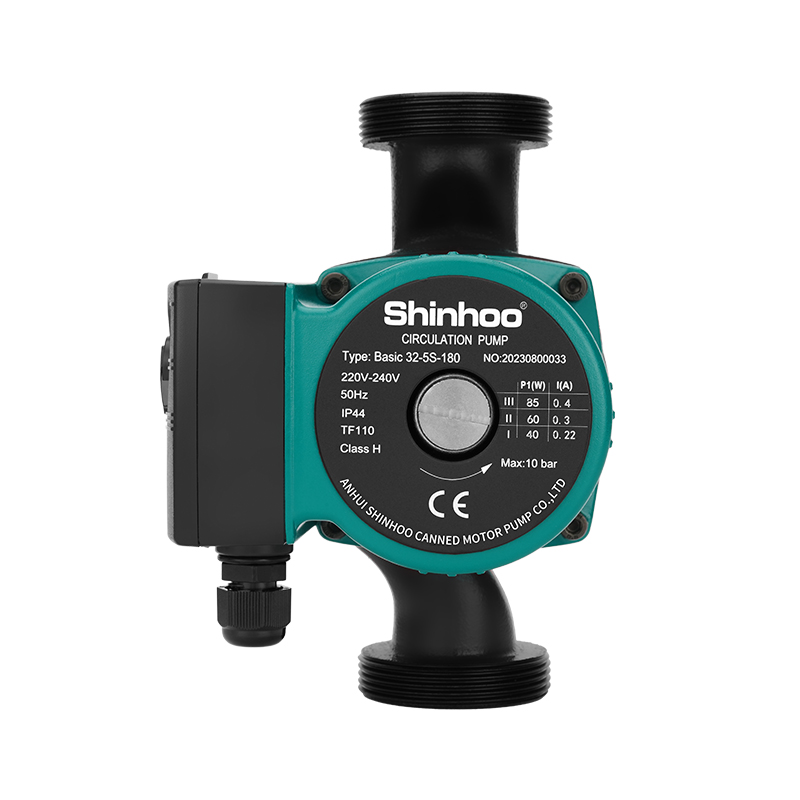

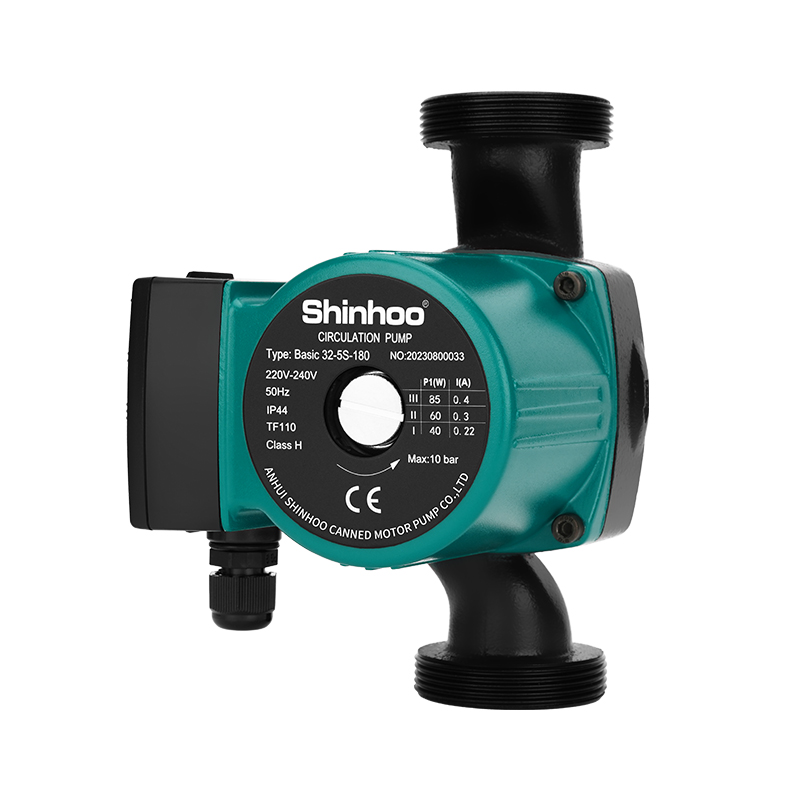

نموذج |
الأساسية 32-5S |
قوة |
85/60/40 واط |
ماكس تدفق |
4 م³/ساعة |
ماكس الرأس |
5 م |
حاضِر |
0.4/0.3/0.22A |
الجهد / التردد |
115/230 فولت، 50 هرتز |
الإسكان مضخة |
الحديد الزهر |
السائل المضخ |
ماء |
فئة العزل |
ح |
درجة الحماية |
IP44 |
نطاق درجة حرارة السائل |
2-110 درجة مئوية |
أقصى ضغط للنظام |
1.0 ميجا باسكال |
رقم الصنف.:
Basic 32-5S1. التدفئة التجارية
2. إعادة تدوير الماء الساخن المنزلي
3. التدفئة المنزلية
4. أنظمة تسخين المياه الساخنة بأنواعها
5. أنظمة التداول الصناعي
6. أنظمة المياه الباردة وأنظمة تكييف الهواء
تتميز المضخات الدورانية الأساسية التي تم تصميمها وإنتاجها من قبل المتخصصين لدينا بالميزات التالية: ضوضاء منخفضة، عدم التسرب، سلامة بيئية في التشغيل، مظهر فني، سهولة التركيب والتشغيل الموثوق.
بناء
المضخات الأساسية B هي من النوع الدوار المعلب، أي أن المضخة والمحرك يشكلان وحدة واحدة بدون ختم العمود. تتطلب هذه الوحدة حلقتين مانعتين للتسرب فقط ويتم تشحيم المحامل بسائل يتم ضخه.
مزايا تصميم المضخات الأساسية B :
1. محرك فردي أو ثلاثي السرعات.
2. محامل شعاعية السيراميك.
3. محمل دفع الكربون.
4. علبة الدوار الواقية، غطاء الدوار الخارجي، ولوحة التحمل مصنوعة من الفولاذ المقاوم للصدأ.
5. غلاف مضخة الحديد الزهر.
6. مفتاح حراري مدمج في الملف الثابت للمحركات من 300 واط.
ظروف العمل
1. ضغط النظام: الحد الأقصى. 10 بار.
2. درجة حرارة السائل: من +2 إلى +110 درجة مئوية.
3. يمكن للمستخدمين اختيار نموذج من نوع الأطياف وفقًا لمتطلبات الرأس والتدفق والتردد.
4. مصدر الطاقة: الجهد 230 فولت، التردد 50 هرتز، طاقة التيار المتردد أحادية الطور. يمكن أيضًا تصنيع النماذج المدرجة في الجدول وفقًا لمتطلبات المستخدم مثل 230 فولت/60 هرتز أو 115 فولت/60 هرتز. تمثل معلمات المنحنى والأداء في هذا الجدول فقط المنتجات ذات مصدر طاقة 230 فولت/50 هرتز.
5. الحد الأقصى لضغط النظام: 1.0MPa.
6. درجة الحرارة المحيطة: 0 درجة مئوية ~ 40 درجة مئوية، درجة الحرارة المتوسطة: 2 درجة مئوية ~ 110 درجة مئوية. لتجنب الماء المكثف في الجزء الثابت، تأكد من أن درجة الحرارة المحيطة أقل من درجة حرارة السائل.
7. المتوسط: سائل رقيق ونظيف وغير قابل للتآكل وغير قابل للانفجار، ولا يحتوي على أي جزيئات صلبة أو ألياف أو زيوت معدنية. يجب عدم استخدام المضخة لتوصيل السوائل القابلة للاشتعال، مثل الديزل والبنزين.
8. إن توصيل سائل ذو لزوجة عالية سوف يقلل من أداء المضخة، لذلك عند اختيار المضخة يجب أن تؤخذ في الاعتبار لزوجة الوسط.
9. حافظ على الحد الأدنى من الضغط عند مدخل المضخة لتجنب ضوضاء التجويف وتلف محامل المضخة.
تحتوي السلسلة الأساسية على نوعين من وصلات الأنابيب : الملولبة والشفة. الموديلات ذات الطاقة التي تزيد عن 300 واط تحتوي بشكل أساسي على وصلة شفة. يمكننا أن نجعل التصميم حسب الطلب وفقا لاحتياجاتك.
عادة ما يكون غلاف المضخة مصنوعًا من الحديد الزهر. يتوفر أيضًا غلاف المضخة من البرونز والفولاذ المقاوم للصدأ.
يتم استخدام المضخة ذات غلاف الحديد الزهر على نطاق واسع لتوصيل المياه لتدفئة الغرفة. يتم استخدام المضخة ذات الغلاف البرونزي بشكل كبير في نظام التدفئة الأرضية. لتوصيل الماء الساخن المنزلي، نوصي باستخدام مضخة ذات مبيت من الفولاذ المقاوم للصدأ (N) أو مبيت من البرونز (B).
حدود درجة الحرارة المسموح بها
1. تتضمن المضخة ثلاثة ترددات دورانية تسمح باختيار أفضل أداء لنظام هيدروليكي معين.
2. درجة الحرارة المحيطة: من 0 إلى 40 درجة مئوية
3. درجة حرارة السائل: من +2 إلى +110 درجة مئوية
4. درجة حرارة التخزين: من -30 إلى +55 درجة مئوية
ضغط الصوت
يعتمد ضغط الصوت على الطاقة المستهلكة:
≥ 50 ديسيبل (A) للطرز ذات P1 <1000 واط
≥ 54 ديسيبل (A) للطرز ذات P1> 1000 وات
تثبيت
أثناء التثبيت، يجب أن يكون عمود المضخة موازيا للأرض. قبل بدء التشغيل، افتح برغي التنفيس الموجود أعلى المحرك حتى يمكن تحرير الهواء الموجود في المضخة بشكل جيد، ثم أعد ربط برغي التنفيس. سيساعد ذلك على منع المضخة من الجفاف.
العلامات :
نموذج الأعلى. تدفق قوة تدفق تصنيفا الرأس المقدر التصنيف الحالي مادة جسم المضخة (م³/ساعة) (ث) (م³/ساعة) (م) (أ) بيسك برو 25-12SL-200 5 300 3.5 9 1.5 الحديد الزهر بيسك برو 25-12SXL-180 6.5 500 5 9 2.5 الحديد الزهر بيسك برو 25-12SXL-220 6.5 500 5 9 2.5 الحديد الزهر
نموذج الأساسية 15-9S قوة 120/80/65 واط ماكس تدفق 1.8 م³/ساعة ماكس الرأس 9 م حاضِر 0.53/0.4/0.25A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 15-12S قوة 270/240/160 واط ماكس تدفق 3.5 م³/ساعة ماكس الرأس 12 م حاضِر 1.2/1.1/0.75A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج أساسي 20-5S/أساسي 20-5SB/أساسي 20-5SN/أساسي 20-5SQ/أساسي 20-5SP قوة 85/60/40 واط ماكس تدفق 2.8 م³/ساعة ماكس الرأس 5 م حاضِر 0.4/0.3/0.22A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 20-6S قوة 100/70/55 واط ماكس تدفق 2.8 م³/ساعة ماكس الرأس 6 م حاضِر 0.45/0.35/0.25A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 20-7S ، الأساسية 20-7SB، الأساسية 20-7SN، الأساسية 20-7SQ، الأساسية 20-7SP قوة 130/110/90 واط ماكس تدفق 3.5 م³/ساعة ماكس الرأس 7 م حاضِر 0.6/0.52/0.42A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
الفولطية/التردد المقدر 230 فولت/50 هرتز فئة العزل فئة ح فئة الملكية الفكرية IP44 مؤشر الضوضاء ≥50 ديسيبل (أ) أقصى ضغط للنظام 10 بار (1.0 ميجا باسكال) سائل متوسط ماء نظيف شهادة CCC\GS\UL\CE\RoHS\REACH\EEI
الفولطية/التردد المقدر 230 فولت/50 هرتز فئة العزل فئة ح فئة الملكية الفكرية IP44 مؤشر الضوضاء ≥50 ديسيبل (أ) أقصى ضغط للنظام 10 بار (1.0 ميجا باسكال) سائل متوسط ماء نظيف شهادة CCC\GS\UL\CE\RoHS\REACH\EEI
نموذج الأساسية 32-9F قوة 300 واط ماكس تدفق 8 م³/ساعة ماكس الرأس 9 م حاضِر 1.5 أ الجهد / التردد 115/230 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 80-12SF برو قوة 1500 واط ماكس تدفق 40 م³/ساعة ماكس الرأس 12 م الجهد / التردد 380 فولت/50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP42 نطاق درجة حرارة السائل 2 ~ 110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 50-12F برو قوة 1000 واط ماكس تدفق 28 م³/ساعة ماكس الرأس 12 م حاضِر 4.7 أ الجهد / التردد 220 ~ 240 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نطاق التشغيل تغذية تصل إلى 2.8 متر مكعب/ساعة رأس ما يصل إلى 12 م مصدر التيار 1 × 230 فولت درجة حرارة السائل من 2 إلى +60 درجة مئوية درجة الحرارة المحيطة من 2 إلى +40 درجة مئوية الأعلى. ضغط التشغيل 6 بار اتصال PROMO 15-12A ز 3/4"
