الفولطية |
تيار متردد 220-240 فولت |
|
ضغط التصميم |
1.0 ميجا باسكال |
|
درجة الحرارة |
TF110 |
|
الحد الأقصى الحالي |
3.55 أ |
|
تكرار |
50 هرتز |
|
مدخل الطاقة |
700 واط |
|
فئة العزل |
IP44 |
|
سرعة المحرك |
2800 دورة في الدقيقة ~ 2850 دورة في الدقيقة |
|
ضوضاء |
< 48 ديسيبل (أ) ( نقطة إد الفئران ) |
|
امتثال |
CE / بنفايات / الوصول |
رقم الصنف.:
Basic T40-12Fيمكن استخدام مضخات المياه في دوائر مختلطة في أنظمة التدفئة ذات الأنابيب الفردية والمزدوجة والأنظمة واسعة النطاق، وكذلك في مجالات مختلفة مثل الشقق الحضرية وفيلات الضواحي وضغط إمدادات المياه السكنية وأنظمة الطاقة الحرارية الأرضية وتدوير الماء الساخن، وتداول السوائل في أنظمة التبريد وتكييف الهواء، وإمدادات المياه بالطاقة الشمسية للغلايات، وما إلى ذلك.

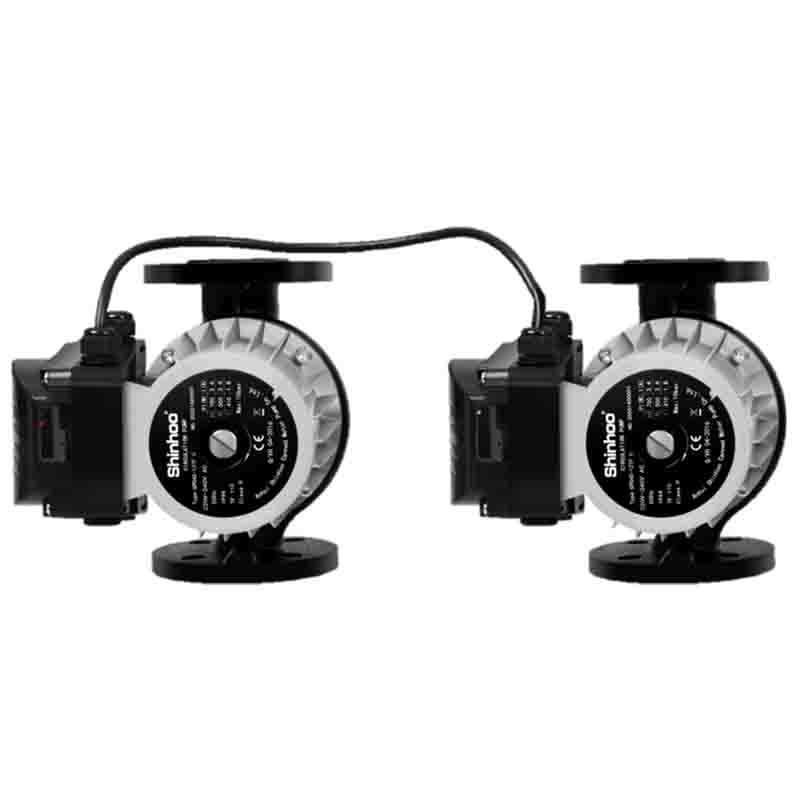

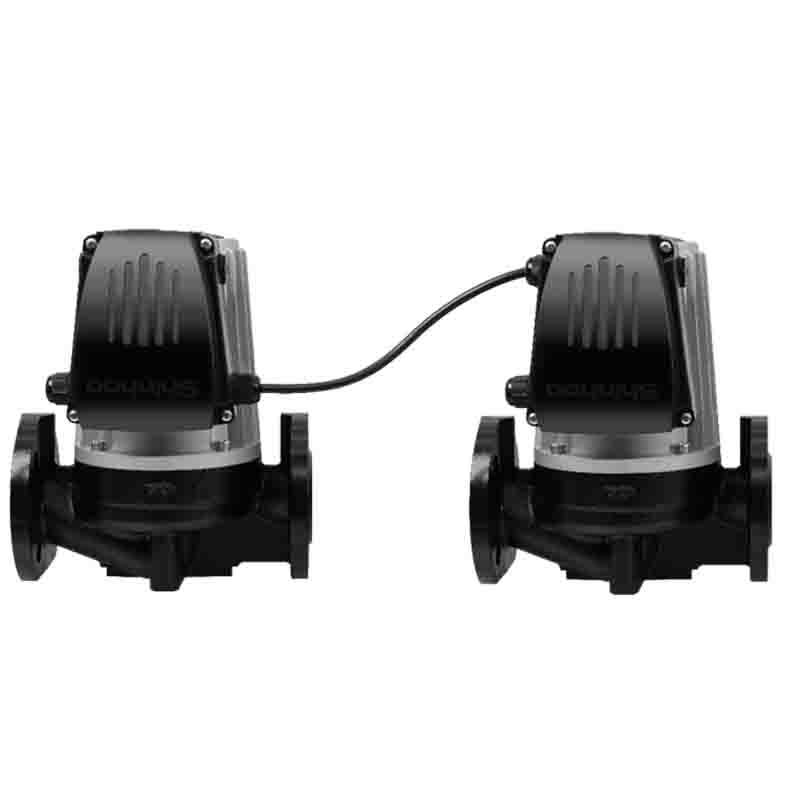

توجد وحدات ترحيل في صندوقي التوصيل للمضخة ذات الرأسين وهي متصلة ببعضها البعض بواسطة كابل. هناك ثلاثة أوضاع تشغيل ويمكن تبديلها عن طريق تحديد مفتاح:
1) التشغيل البديل (إعدادات المصنع الافتراضية)
يتم تشغيل المضختين بالتناوب على شكل مضخات عاملة ومضخات احتياطية حيث تعمل كل مضخة بالتناوب كل 24 ساعة. إذا توقفت مضخة العمل عن العمل بسبب خطأ أو تم إيقاف تشغيلها يدويًا، فستبدأ المضخة الاحتياطية في العمل تلقائيًا. يمكن تحديد ترتيب مضخة العمل والمضخة الاحتياطية عن طريق تحديد المفتاح.
2) وضع التشغيل الاستعداد
رأسان للمضخة، أحدهما كمضخة عمل والآخر كمضخة احتياطية. في هذا الوضع، ستعمل المضخة العاملة بشكل مستمر ولن تقوم بإجراءات تبديل تلقائية دورية. إذا توقفت مضخة العمل عن العمل لسبب ما، أو تم إيقاف تشغيلها يدويًا، فستبدأ المضخة الاحتياطية في العمل تلقائيًا. يمكن تحديد ترتيب مضخة العمل والمضخة الاحتياطية عن طريق تحديد المفتاح.
3) وضع تشغيل المضخة الواحدة
تعمل إحدى المضخات بشكل مستقل ولا تتواصل مع المضخات الأخرى. في هذا الوضع، إذا توقفت مضخة العمل عن العمل بسبب خطأ أو تم إيقاف تشغيلها يدويًا، فلن يتم التبديل تلقائيًا إلى مضخة أخرى.
معلمات المنتج الأساسية
|
الحد الأقصى للتدفق (م³/ساعة):11 |
الحد الأقصى للرأس (م):14 |
||
|
معدل التدفق المقدر (م³/ساعة): 8 |
الرأس المقدر (م): 10 |
||
|
الجهد المقنن: AC220-240V |
الحد الأقصى للتيار: 3.55 أمبير |
التردد: 50 هرتز |
طاقة الإدخال: 700 واط |
|
ضغط التصميم: 1.0MPa |
الضوضاء: أقل من 48 ديسيبل (أ) (نقطة التصنيف) |
سرعة المحرك: 2800 دورة في الدقيقة ~ 2850 دورة في الدقيقة |
فئة العزل: IP44 |
|
درجة الحرارة: TF110 |
|
الدوران: الدوران عكس اتجاه عقارب الساعة (يُنظر إليه من اتجاه مدخل المكره) |
|
متطلبات الوسائط للاستخدام
|
الوسيط المستخدم: الماء أو خليط من الماء وجلايكول الإيثيلين (≥ 50%) |
درجة حرارة الماء المتوسطة : 2 درجة مئوية ~ 110 درجة مئوية |
|
قيمة الرقم الهيدروجيني المتوسطة: 6.5 ~ 8.5 |
صلابة متوسطة : ≥ 25 درجة ديسيه |
|
محتوى الشوائب الصلبة في الوسط: قطر واتجاه طول الشوائب الصلبة ≥ 0.1 مم، ونسبة الحجم ≥ 0.1٪ . |
|
المتطلبات البيئية للاستخدام
|
الاستخدام: حافظ على المحور أفقيًا |
الارتفاع: < 1000 م |
|
درجة حرارة بيئة التشغيل: 0 درجة مئوية ~ 40 درجة مئوية (لا توجد ظاهرة تجميد في خط الأنابيب والمضخة المتداولة) ملحوظة: يجب أن تكون درجة الحرارة المحيطة دائمًا أقل من درجة حرارة السائل المنقول وإلا سيظهر السائل المكثف في تجويف الجزء الثابت . |
رطوبة بيئة التشغيل ≥ 95% |
متطلبات بيئة التخزين
|
درجة حرارة بيئة التخزين : - 3 0 درجة مئوية ~ 70 درجة مئوية (لا توجد ظاهرة تجميد في خط الأنابيب والمضخة المتداولة) |
رطوبة بيئة التخزين ≥ 95% |
جدول مقارنة درجة حرارة الماء وضغط المدخل
|
درجة حرارة السائل |
أقل من 70 درجة مئوية |
90 درجة مئوية |
110 درجة مئوية |
|
ضغط المدخل |
0.4 بار |
0.8 بار |
1.5 بار |
|
|
رفع 4 متر |
رفع 8 متر |
رفع 15 متر |
نوع المحرك
|
نوع المحرك: محرك غير متزامن أحادي الطور |
مادة الأسلاك المطلية بالمينا: النحاس |
مستوى العزل: ح |
|
مقاومة البرد للمحرك DC عند 20 درجة مئوية: مقاومة الطور الرئيسي: 9.9 ± 5% Ω مقاومة الطور الثانوي: 15.2 ± 5% Ω |
||
رسم التثبيت التفصيلي
عندما يتم تركيب مضخة الدوران في وقت مبكر، يجب أن يكون عمود مضخة الدوران في وضع أفقي، وتكون زاوية التثبيت المسموح بها لعمود مضخة الدوران ± 5 درجة. يظهر موضع صندوق التوصيل المسموح به ومعدل التدفق في الصورة التالية . في حالة الاستخدام العادي ، تكون المضخة خالية من الصيانة. لمعرفة طرق التركيب والصيانة المحددة، يرجى قراءة التعليمات بعناية .
ينطبق منحنى الأداء هذا على المياه النظيفة في درجة حرارة الغرفة. إذا تم استخدام مضخة دوارة لعدم وجود وسائط مياه نظيفة، فسوف ينخفض الأداء الهيدروليكي للمضخة. لذلك، عند اختيار المضخة، ينبغي النظر في خصائص الوسط السائل الذي يتم نقله.
العلامات :
نموذج الأعلى. تدفق قوة تدفق تصنيفا الرأس المقدر التصنيف الحالي مادة جسم المضخة (م³/ساعة) (ث) (م³/ساعة) (م) (أ) بيسك برو 25-12SL-200 5 300 3.5 9 1.5 الحديد الزهر بيسك برو 25-12SXL-180 6.5 500 5 9 2.5 الحديد الزهر بيسك برو 25-12SXL-220 6.5 500 5 9 2.5 الحديد الزهر
نموذج الأساسية 15-9S قوة 120/80/65 واط ماكس تدفق 1.8 م³/ساعة ماكس الرأس 9 م حاضِر 0.53/0.4/0.25A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 15-12S قوة 270/240/160 واط ماكس تدفق 3.5 م³/ساعة ماكس الرأس 12 م حاضِر 1.2/1.1/0.75A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج أساسي 20-5S/أساسي 20-5SB/أساسي 20-5SN/أساسي 20-5SQ/أساسي 20-5SP قوة 85/60/40 واط ماكس تدفق 2.8 م³/ساعة ماكس الرأس 5 م حاضِر 0.4/0.3/0.22A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 20-6S قوة 100/70/55 واط ماكس تدفق 2.8 م³/ساعة ماكس الرأس 6 م حاضِر 0.45/0.35/0.25A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 20-7S ، الأساسية 20-7SB، الأساسية 20-7SN، الأساسية 20-7SQ، الأساسية 20-7SP قوة 130/110/90 واط ماكس تدفق 3.5 م³/ساعة ماكس الرأس 7 م حاضِر 0.6/0.52/0.42A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
الفولطية/التردد المقدر 230 فولت/50 هرتز فئة العزل فئة ح فئة الملكية الفكرية IP44 مؤشر الضوضاء ≥50 ديسيبل (أ) أقصى ضغط للنظام 10 بار (1.0 ميجا باسكال) سائل متوسط ماء نظيف شهادة CCC\GS\UL\CE\RoHS\REACH\EEI
الفولطية/التردد المقدر 230 فولت/50 هرتز فئة العزل فئة ح فئة الملكية الفكرية IP44 مؤشر الضوضاء ≥50 ديسيبل (أ) أقصى ضغط للنظام 10 بار (1.0 ميجا باسكال) سائل متوسط ماء نظيف شهادة CCC\GS\UL\CE\RoHS\REACH\EEI
نموذج الأساسية 32-9F قوة 300 واط ماكس تدفق 8 م³/ساعة ماكس الرأس 9 م حاضِر 1.5 أ الجهد / التردد 115/230 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 80-12SF برو قوة 1500 واط ماكس تدفق 40 م³/ساعة ماكس الرأس 12 م الجهد / التردد 380 فولت/50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP42 نطاق درجة حرارة السائل 2 ~ 110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 50-12F برو قوة 1000 واط ماكس تدفق 28 م³/ساعة ماكس الرأس 12 م حاضِر 4.7 أ الجهد / التردد 220 ~ 240 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نطاق التشغيل تغذية تصل إلى 2.8 متر مكعب/ساعة رأس ما يصل إلى 12 م مصدر التيار 1 × 230 فولت درجة حرارة السائل من 2 إلى +60 درجة مئوية درجة الحرارة المحيطة من 2 إلى +40 درجة مئوية الأعلى. ضغط التشغيل 6 بار اتصال PROMO 15-12A ز 3/4"
