الجهد االكهربى |
AC220 ~ 240 فولت |
|
أقصى تدفق ( م³/ساعة ) |
3.1 |
|
معدل التدفق ( م³/ساعة ) |
2 |
|
أقصى رأس ( م ) |
9 |
|
رأس مصنف ( م ) |
6.0 |
|
أقصى قوة |
≤90 واط |
|
تكرار |
50/60 هرتز |
|
EEI≤0.20-الجزء 3 |
|
البند لا.:

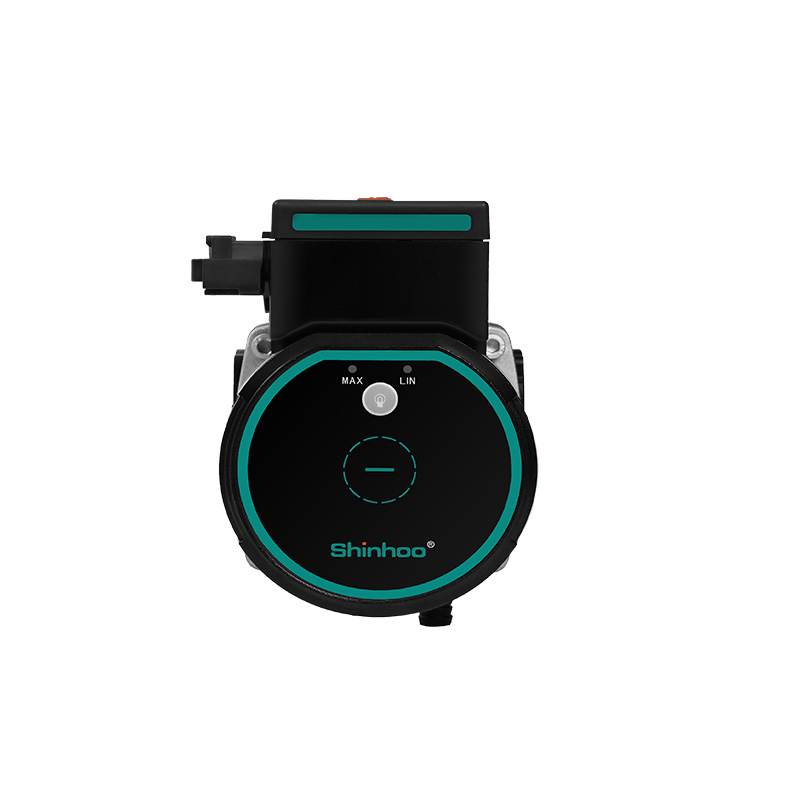

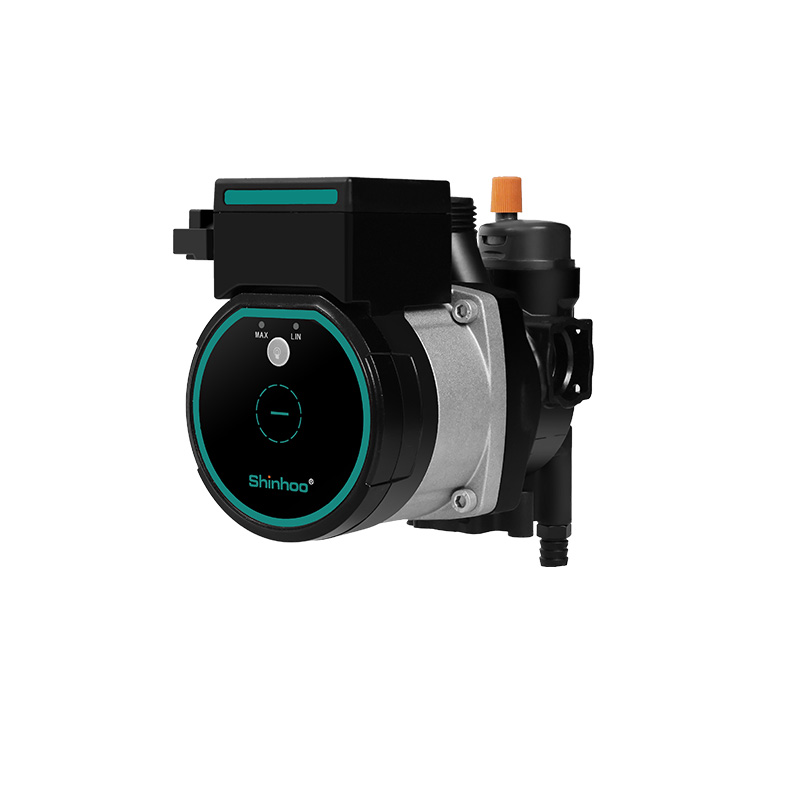

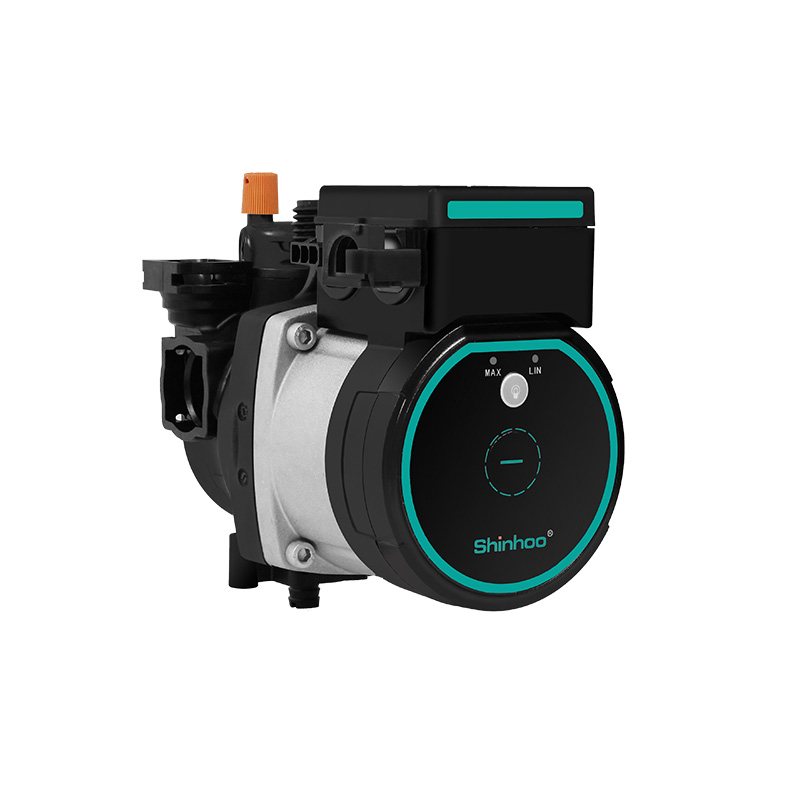

BPA15-9 Z5821. ينطبق على نظام غلاية الغاز المعلقة على الحائط.
2. تحويل الطاقة الكهربائية إلى ضغط هيدروليكي.
3. انقل ماء التسخين.
4. قم بتفريغ الهواء من نظام الماء الساخن.
5. مناسب لسخانات الغاز المعلقة على الحائط: 18 كيلو واط، 24 كيلو واط، 28 كيلو واط، 31 كيلو واط، إلخ.
• لين للاتصالات
• 5، 6، 7، 8، 9+ تكامل تلقائي متعدد السرعات
• تغذية راجعة كاملة للتدفق، والضغط، والطاقة، والسرعة
• أقصى ارتفاع للرأس يصل إلى 9 أمتار
• طاقة قصوى تصل إلى 90 واط
• صامت، بمستوى صوت منخفض يصل إلى 26 ديسيبل (A)
• مقاومة عالية للضغط 0.6 ميجا باسكال
• منع الانسداد الميكانيكي
• كفاءة عالية وتوفير في الطاقة، مؤشر كفاءة الطاقة ≤ 0.20 – الجزء 3
• دقة التغذية الراجعة للتدفق ±0.2 م³/ساعة
|
ضغط ":" 0.6 ميجا باسكال |
فئة درجة الحرارة ":" TF95 |
فئة IP ":" IP44 |
|
تيار اندفاعي ＜ 3أ |
فئة العزل ":" ح |
الوزن (للمضخة فقط) ":" 1.45 كجم ± 5% |
|
حاضِر: 0.7 أمبير |
اهتزاز ":" ≤1.8 مم/ث |
الدوران: في اتجاه عقارب الساعة عند النظر إليه من مدخل المروحة |
|
أقصى كفاءة (%) ＞ 33% |
فئة مثبطات اللهب ":" UL 94V-0 |
ضوضاء ＜ 32 ديسيبل ( أ ) |
|
متطلبات الجهد المنخفض: يتم الحفاظ على الأداء الكامل عند ≥ 170 فولت |
استهلاك الطاقة (في وضع الاستعداد) ":" ≤1 واط |
|
|
نوع المحرك: محرك متزامن ذو مغناطيس دائم (PMSM) |
سلك مطلي بالمينا: نحاس |
مادة المغناطيس: NdFeB |
|
مقاومة التيار المستمر للمحرك عند درجة حرارة منخفضة عند 20 ° ج: 24.1 ± 5% Ω |
||
متطلبات وسائل الإعلام
|
الوسط: الماء أو خليط من الماء والجليكول (≤ 50%) |
درجة الحرارة المتوسطة: من 2 درجة مئوية إلى 95 درجة مئوية |
|
قيمة الرقم الهيدروجيني للوسط ":" 6.5-8.5 |
صلابة متوسطة ":" 25 درجة مئوية |
|
محتوى الشوائب الصلبة في الوسط: قطر واتجاه طول الشوائب الصلبة ≤ 0.1 مم، ونسبة الحجم ≤ 0.1% |
|

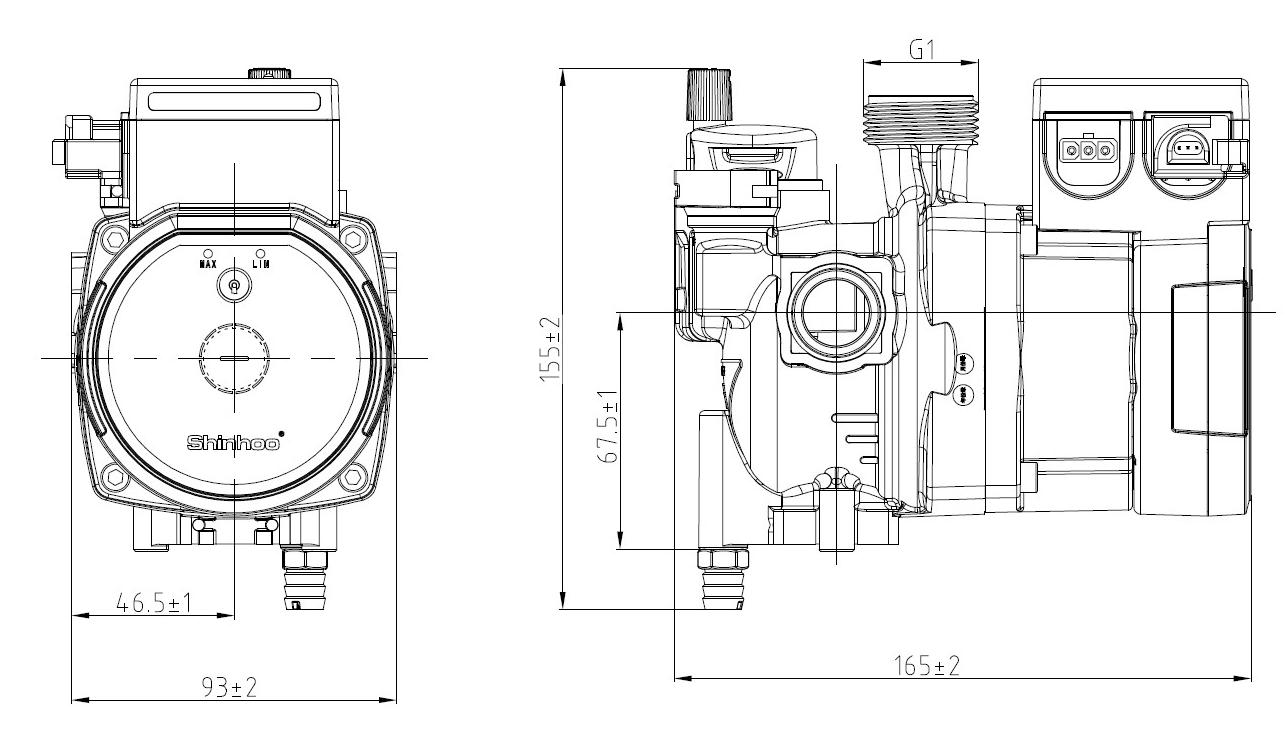

رسم التركيب
العلامات :
نموذج يو (الخامس)/و (هرتز) رأس س ( م ³ / ساعة ) ف ( ث ) I ل) GPA15-7.5 III Z108 برو 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
نموذج يو (الخامس)/و (هرتز) رأس س ( م ³ / ساعة ) ف ( ث ) I ل) GPA15-7.5 III Z027 برو 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
نموذج يو (الخامس)/و (هرتز) رأس س ( م ³ / ساعة ) ف ( ث ) I ل) GPA15-7.5 III Z106 برو 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
نموذج يو (الخامس)/و (هرتز) رأس س ( م³/ساعة ) ف ( ث ) I ل) GPA15-7.5 III Z178 برو 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
ماكس تدفق 23 لتر/دقيقة ماكس هيد 12 م ماكس مدخلات الطاقة 45 واط الكفاءة القصوى 30% الجهد االكهربى تيار مستمر 24 فولت فئة العزل ح ضوضاء < 42 ديسيبل ( أ مستوى الحماية IPX4
نموذج يو (الخامس)/و (هرتز) رأس س ( م ³ / ساعة ) ف ( ث ) I ل) GPA15-7.5 III Z107 برو 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
نموذج يو (الخامس)/و (هرتز) رأس س ( م ³ / ساعة ) ف ( ث ) I ل) GPA15-7.5 III Z197 برو 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
مزود الطاقة تيار متردد أحادي الطور 220 فولت، 50 هرتز الحد الأقصى لضغط النظام .30.3MPa فئة العزل ب مستوى الحماية IPX5 درجة الحرارة المحيطة أثناء العمل ضمن نطاق من 0 درجة مئوية إلى 50 درجة مئوية درجة حرارة السائل الناقل في حدود 5 درجة مئوية إلى 50 درجة مئوية سائل التسليم ماء نقي
الجهد المقنن : 220 فولت التصنيف الحالي: 9.15 أ التردد : 50 هرتز التدفق المقدر : 8 م³/ساعة الرأس المقدر : 18 م الطاقة المقدرة: 1500 واط الحد الأقصى للتدفق : 15 م³/ساعة الحد الأقصى للرأس : 48 م الطاقة القصوى : 1900 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 49% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 55 ديسيبل ( أ ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
الأعلى. F قليل ( لتر/دقيقة ) 190 تم التقييم تدفق ( لتر/دقيقة ) 135 الأعلى. ح اقرأ ( م ) 5 رأس مصنف ( م ) 3 قطر المدخل ( مم ) 50 قطر المخرج ( مم ) 50 طاقة الإدخال (W) 220 طاقة الخرج (W) 125
الحد الأقصى للتدفق ( متر مكعب/ساعة ) 8 تدفق التصنيف ( متر مكعب/ساعة ) 4 الحد الأقصى للرأس ( م ) 42 رئيس التصنيف ( م ) 38 قطر أنبوب المدخل RP1 1/4" ا قطر أنبوب المخرج معاهدة حظر الانتشار النووي رقم 1 طاقة الإدخال (ك و ) 0.98 فئة IP IP42
