مزود الطاقة |
220~240 فولت، 50 هرتز تيار متردد |
|
أقصى ضغط للنظام |
≤0.3 ميجا باسكال |
|
فئة العزل |
ب |
|
مستوى الحماية |
IPX5 |
|
درجة الحرارة المحيطة أثناء العمل |
في نطاق من 0 درجة مئوية إلى 50 درجة مئوية |
|
درجة حرارة السائل الناقل |
في نطاق من 5 درجة مئوية إلى 50 درجة مئوية |
|
سائل التوصيل |
مياه صافية |
البند لا.:
F-SP 16000 Pro1. يتم استخدامه لتدوير المياه في جميع أنواع حمامات السباحة المنزلية الصغيرة؛
2. يمكن تصفية المياه المتسخة قليلاً والتي تحتوي على مواد صلبة معلقة بشكل مثالي.

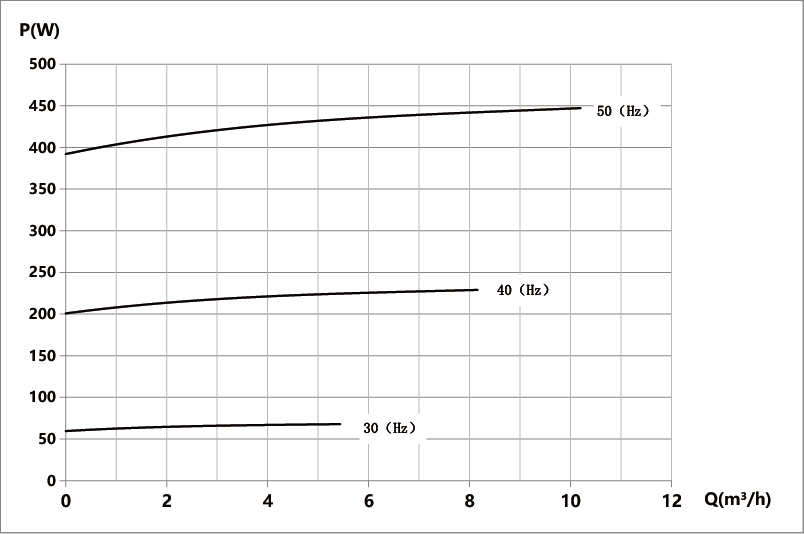

تنظيم حسب هرتز: 0-50 هرتز
تنظيم حسب عدد دورات المحرك في الدقيقة: ثلاث تروس
رسم التثبيت:
1. عناصر اختبار عملية إنتاج المنتج
1.1 اكتشاف المحرك
1.1.1 اكتشاف تأثير دوران المحرك إلى دورانه؛
1.1.2 الكشف عن مقاومة عزل المحرك؛
1.1.3 الكشف عن جهد تحمل المحرك الأرضي؛
1.1.4 اكتشاف مقاومة التيار المستمر لملفات المحرك؛
1.1.5 اختبار دوران المحرك.
1.2 ورشة التجميع
1.2.1 اكتشاف مقاومة التأريض للمضخة بأكملها؛
1.2.2 الكشف عن مقاومة العزل للمضخة بأكملها؛
1.2.3 كشف تسرب التيار الكهربائي لمضخة التحمل؛
1.2.4 اكتشاف تسرب التيار للمضخة بأكملها؛
1.2.5 الكشف عن بدء تشغيل الجهد المنخفض للمضخة بأكملها؛
1.2.6 اكتشاف عدم وجود طاقة تحميل للمضخة بأكملها؛
1.2.7 تحقق من تيار عدم التحميل للمضخة بأكملها.
2. اختبار نوع المضخة في المختبر
2.1 فحص الأداء الهيدروليكي للمضخة بأكملها؛
2.2 اكتشاف الضوضاء والاهتزازات في المضخة بأكملها؛
2.3 اختبار عمر المضخة؛
2.4 اختبار أداء المضخة بأكملها في درجات الحرارة العالية والمنخفضة.
3. ظروف العمل
3.1 مصدر الطاقة: تيار متناوب أحادي الطور 220 فولت، 50 هرتز؛
3.2 أقصى ضغط للنظام: 0.35 ميجا باسكال؛
3.3 فئة العزل: F؛
3.4 مستوى الحماية: IP55؛
3.5 درجة حرارة بيئة العمل: 0℃～50℃؛
3.6 درجة حرارة السائل الناقل: 5℃～50℃؛
3.7 سائل التوصيل: ماء نظيف.
العلامات :
مزود الطاقة 220~240 فولت، 50 هرتز تيار متردد أقصى ضغط للنظام ≤0.3 ميجا باسكال فئة العزل ب مستوى الحماية IPX5 درجة الحرارة المحيطة أثناء العمل في نطاق من 0 درجة مئوية إلى 50 درجة مئوية درجة حرارة السائل الناقل في نطاق من 5 درجة مئوية إلى 50 درجة مئوية سائل التوصيل مياه صافية
مزود الطاقة 220~240 فولت، 50 هرتز تيار متردد أقصى ضغط للنظام ≤0.3 ميجا باسكال فئة العزل ب مستوى الحماية IPX5 درجة الحرارة المحيطة أثناء العمل في نطاق من 0 درجة مئوية إلى 50 درجة مئوية درجة حرارة السائل الناقل في نطاق من 5 درجة مئوية إلى 50 درجة مئوية سائل التوصيل مياه صافية
أقصى تدفق 8.5متر مكعب/ساعة التدفق المقدر 6متر مكعب/ساعة ضغط 1.0 ميجا باسكال مؤشر الضوضاء أوه58 ديسيبل (أ) (التدفق الأقصى) ماكس هيد 28 مترًا الرأس المصنف 22 مترًا العزل IP55 وزن 5.7 كجم ± 5% الجهد االكهربى تيار متردد 220 فولت/50 هرتز أقصى طاقة إدخال 700 واط أقصى سرعة دوران 5000 دورة في الدقيقة
نموذج أساسي 25-4S/أساسي 25-4SB/أساسي 25-4SN/أساسي 25-4SQ مضخة ب ody l ength 130/180 ملم قوة 65/50/32 واط ماكس تدفق 3.0 م³/ساعة ماكس الرأس 4 م حاضِر 0.28/0.22/0.15A الجهد / التردد 115/230 فولت، 50/60 هرتز الإسكان مضخة الحديد الزهر، الجسم الفولاذ المقاوم للصدأ (N)، الجسم النحاسي (B)، البرونزية (Q) والبلاستيك (P) السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
الأعلى. F قليل ( م³/س) 25.02 الأعلى. F قليل ( م³/س) 15.96 الأعلى. ح اقرأ ( م ) 25 رأس مصنف ( م ) 15 قطر المدخل ( مم ) 50 قطر المخرج ( مم ) 50 طاقة الإدخال ( كيلوواط ) 1.75 طاقة الخرج ( كيلوواط ) 1.5
الحد الأقصى للتدفق ( متر مكعب/ساعة ) 12 تدفق التصنيف ( متر مكعب/ساعة ) 8 الحد الأقصى للرأس ( م ) 48 رئيس التصنيف ( م ) 38 قطر أنبوب المدخل RP1 1/2" ا قطر أنبوب المخرج NPT1 1/4" طاقة الإدخال (ك و ) 1.8 فئة IP IP42

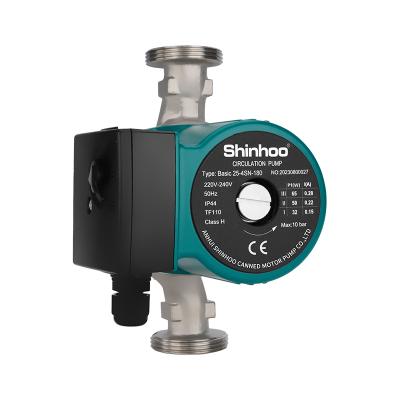

نموذج Basic 25-4SN طول جسم المضخة 130/180 مم قوة 65/50/32 واط أقصى تدفق 3.0 متر مكعب/ساعة ماكس هيد 4 أمتار حاضِر 0.28/0.22/0.15A الجهد/التردد 115/230 فولت 50/60 هرتز غلاف المضخة هيكل من الفولاذ المقاوم للصدأ سائل مضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 40-16SF قوة 1000/700/600 واط ماكس تدفق 17/14/12 م³/ساعة ماكس الرأس 16.2/15.5/14.5 م الجهد / التردد 220/380 فولت 3pH 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP42 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 32-7S قوة 130/110/90 واط ماكس تدفق 4.5 م³/ساعة ماكس الرأس 7 م حاضِر 0.6/0.52/0.42A الجهد / التردد 115/230 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
أقصى تدفق 8.5 متر مكعب/ساعة التدفق المقدر 6 متر مكعب/ساعة الضغط 1.0 ميجا باسكال أقصى طاقة إدخال 700 واط أقصى طول 28 مترًا الرأس المقدر 22 مترًا العزل IP55 الوزن ٦ كجم ± ٥٪ مؤشر الضوضاء
جهد مصدر الطاقة 220~240 فولت، تيار متردد، أرضي واقي حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة (RH) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال التوافق الكهرومغناطيسي/RoHS/REACH/TUV/CE/EEI/CCC درجة حرارة البيئة -30 درجة مئوية ~ 55 درجة مئوية فئة درجة الحرارة تي اف 95 درجة حرارة السائل -20 درجة مئوية ~+95 درجة مئوية الاتصال/الاتحادات موليكس/تي إي
الفولطية/التردد المقدر 230 فولت/50 هرتز فئة العزل فئة ح فئة الملكية الفكرية IP44 مؤشر الضوضاء ≥50 ديسيبل (أ) أقصى ضغط للنظام 10 بار (1.0 ميجا باسكال) سائل متوسط ماء نظيف شهادة CCC\GS\UL\CE\RoHS\REACH\EEI
