مزود الطاقة |
220~240 فولت، 50 هرتز تيار متردد |
|
أقصى ضغط للنظام |
≤0.3 ميجا باسكال |
|
فئة العزل |
ب |
|
مستوى الحماية |
IPX5 |
|
درجة الحرارة المحيطة أثناء العمل |
في نطاق من 0 درجة مئوية إلى 50 درجة مئوية |
|
درجة حرارة السائل الناقل |
في نطاق من 5 درجة مئوية إلى 50 درجة مئوية |
|
سائل التوصيل |
مياه صافية |
البند لا.:

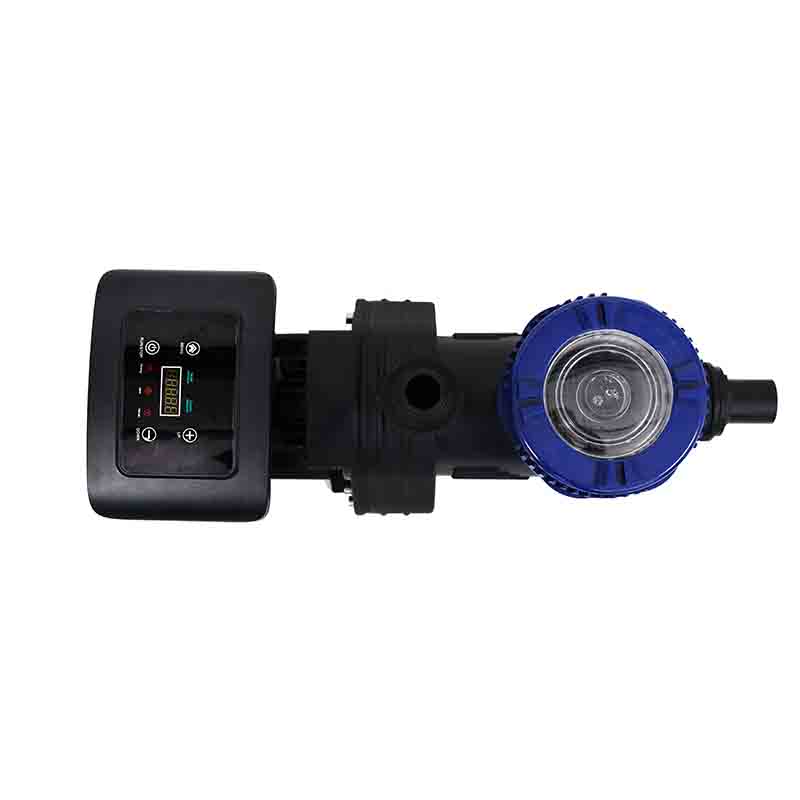

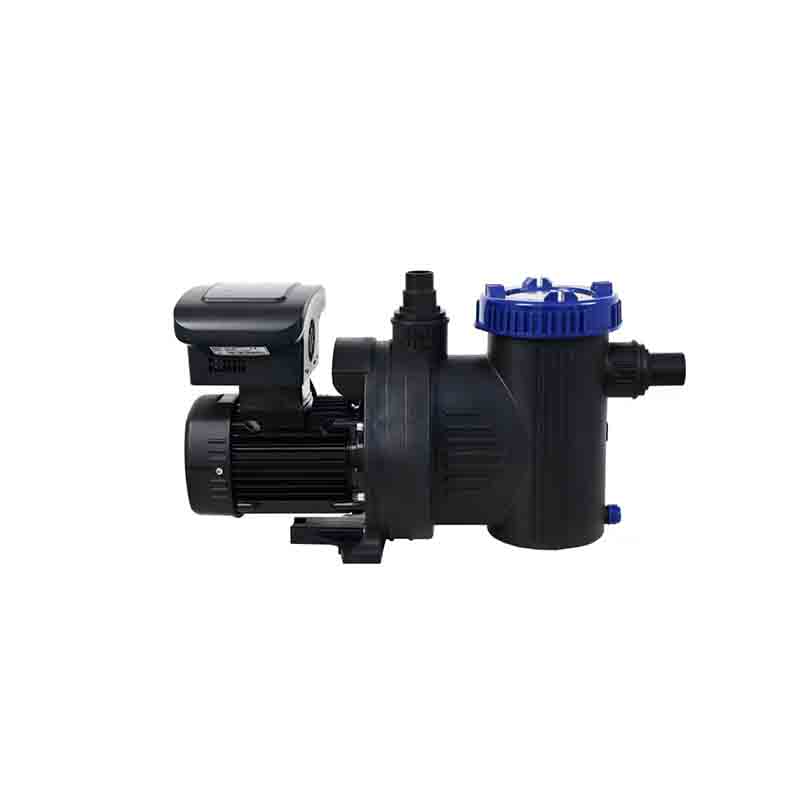

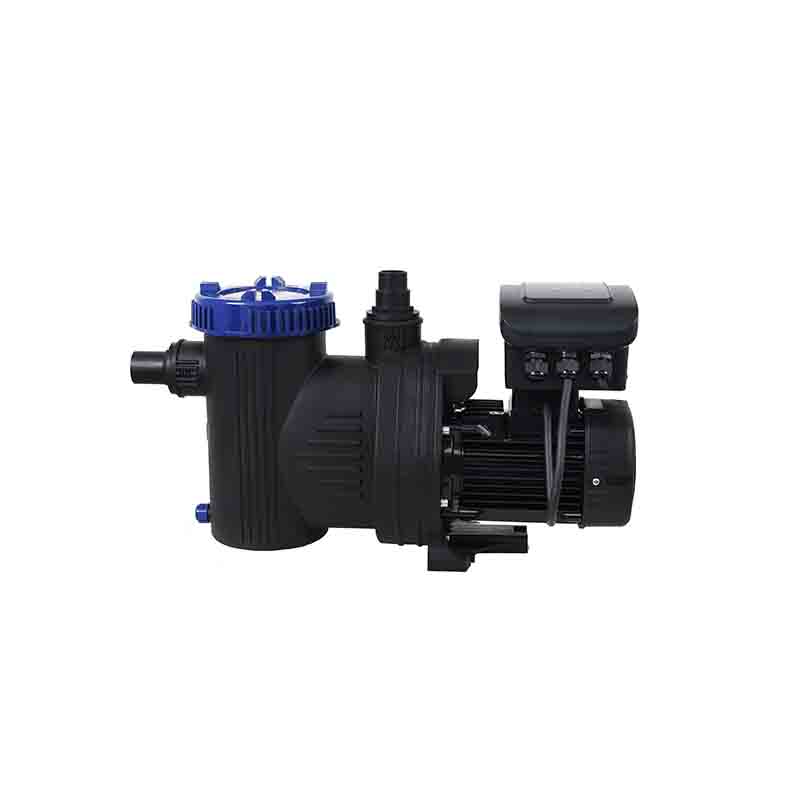

F-SP 21000 Pro1. يتم استخدامه لتدوير المياه في جميع أنواع حمامات السباحة المنزلية الصغيرة؛
2. يمكن تصفية المياه المتسخة قليلاً والتي تحتوي على مواد صلبة معلقة بشكل مثالي.
تنظيم حسب هرتز: 0-50 هرتز
تنظيم حسب عدد دورات المحرك في الدقيقة: ثلاث تروس

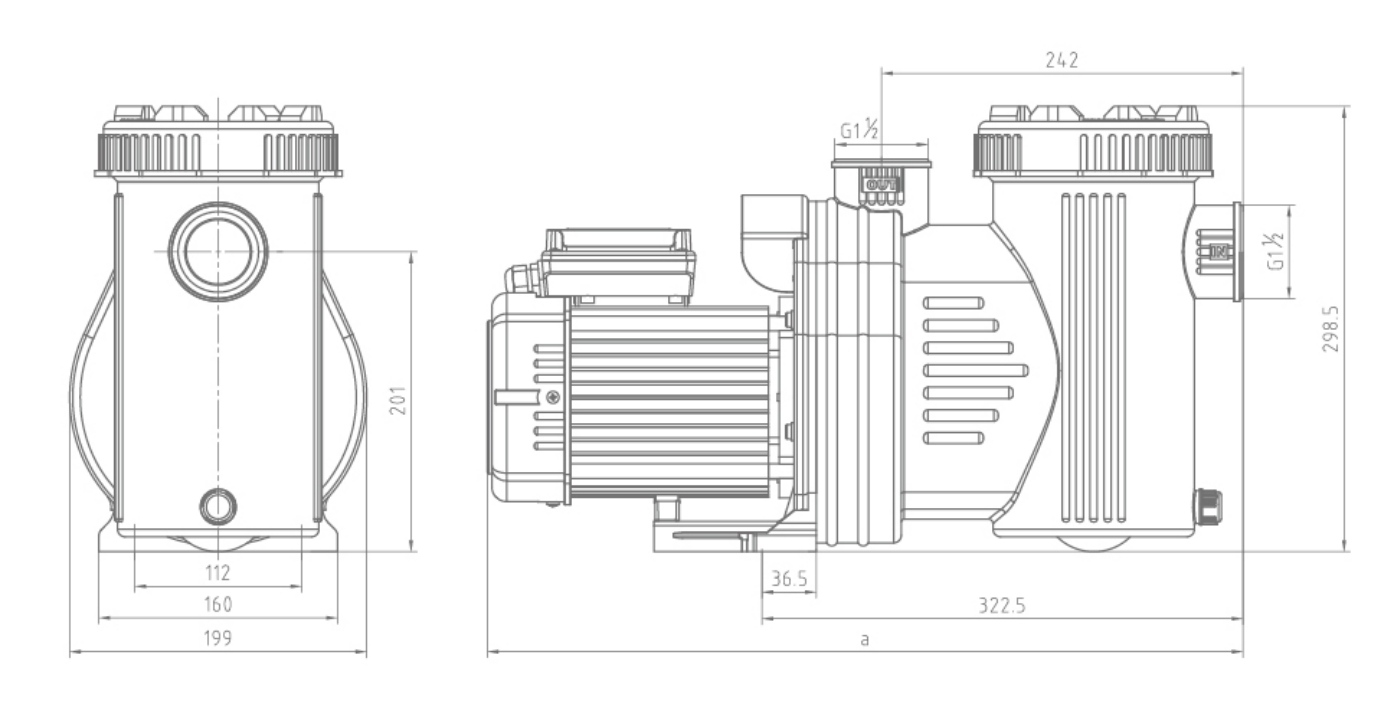

رسم التثبيت:
1. عناصر اختبار عملية إنتاج المنتج
1.1 اكتشاف المحرك
1.1.1 اكتشاف تأثير دوران المحرك إلى دورانه؛
1.1.2 الكشف عن مقاومة عزل المحرك؛
1.1.3 الكشف عن جهد تحمل المحرك الأرضي؛
1.1.4 اكتشاف مقاومة التيار المستمر لملفات المحرك؛
1.1.5 اختبار دوران المحرك.
1.2 ورشة التجميع
1.2.1 اكتشاف مقاومة التأريض للمضخة بأكملها؛
1.2.2 الكشف عن مقاومة العزل للمضخة بأكملها؛
1.2.3 كشف تسرب التيار الكهربائي لمضخة التحمل؛
1.2.4 اكتشاف تسرب التيار للمضخة بأكملها؛
1.2.5 الكشف عن بدء تشغيل الجهد المنخفض للمضخة بأكملها؛
1.2.6 اكتشاف عدم وجود طاقة تحميل للمضخة بأكملها؛
1.2.7 تحقق من تيار عدم التحميل للمضخة بأكملها.
2. اختبار نوع المضخة في المختبر
2.1 فحص الأداء الهيدروليكي للمضخة بأكملها؛
2.2 اكتشاف الضوضاء والاهتزازات في المضخة بأكملها؛
2.3 اختبار عمر المضخة؛
2.4 اختبار أداء المضخة بأكملها في درجات الحرارة العالية والمنخفضة.
3. ظروف العمل
3.1 مصدر الطاقة: تيار متناوب أحادي الطور 220 فولت، 50 هرتز؛
3.2 أقصى ضغط للنظام: 0.35 ميجا باسكال؛
3.3 فئة العزل: F؛
3.4 مستوى الحماية: IP55؛
3.5 درجة حرارة بيئة العمل: 0℃～50℃؛
3.6 درجة حرارة السائل الناقل: 5℃～50℃؛
3.7 سائل التوصيل: ماء نظيف.
