الحد الأقصى للتدفق (M3/H) | 1. 9 |
الحد الأقصى للرأس (م) | 5 |
معدل التدفق المقنن (M3/H) | 1 |
رأس مصنف (م) | 3. 5 |
الجهد االكهربى | 220 ~ 240V AC |
حاضِر | 0 45a |
تكرار | 50/60 هرتز |
قوة الإدخال | 33W |
ضغط التصميم | 0 3MPA |
ضوضاء | ≤42db (أ) |
قوة مستقلة | ≤3w |
درجة الحماية | IP44 |
زيادة التيار | <3a |
درجة الحرارة | TF95 |
وزن المضخة العارية | 1 3 كجم ± 5 ٪ |
البند لا.:

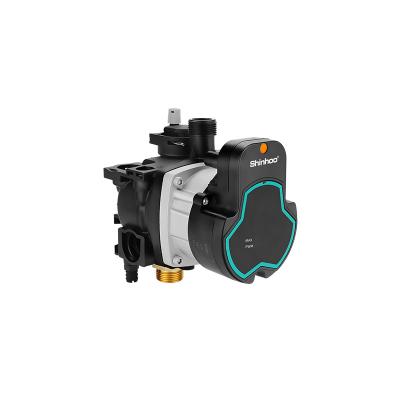

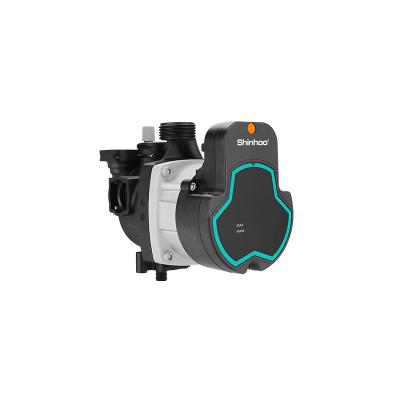

GPA15-5 III U Z107غلاية الغاز معلق الجدار
سخان مياه الغاز
ردود الفعل التدفق
التواصل لين
170V أداء الجهد المنخفض بدون تدهور
EMC القدرة المضادة للتهديد
متطلبات الوسائط
| واسطة:الماء أو الماء + غليكول (≤ 50 ٪) | درجة حرارة متوسطة:2●~95● |
| قيمة درجة الحموضة للوسيط6. 5-8. 5 | صلابة متوسطة25°DH |
| محتوى الشوائب الصلبة في الوسط:قطر وطول اتجاه الشوائب الصلبة ≤ 0 1mm ، ونسبة الحجم ≤ 0 1 ٪ | |
متطلبات بيئة الخدمة
الاستخدام: حافظ على العمود الأفقي | ارتفاع: 1000 متر |
تشغيل درجة الحرارة المحيطة: 0●∼70● (لا يوجد تجميد في خط الأنابيب ومضخة المياه) | التشغيلأالرطوبة mbient نسخة 95 ٪ |
متطلبات بيئة التخزين
درجة حرارة التخزين المحيطة: - 30 ●∼70 ●(لا يوجد تجميد في خط الأنابيب ومضخة المياه) |
بدء وتوقف المضخة
وقت البدء: يكون وقت بدء مضخة المياه أقل من 3s ، وهذا هو الوقت المناسب من الطاقة إلى الوصول إلى الحد الأقصى للسرعة 90 ٪
وقت الإغلاق: يكون وقت الإغلاق لمضخة المياه أقل من LS ، أي الوقت من فشل الطاقة في إغلاق مضخة المياه
تفسير مخطط عرض اللوحة
جدول المقارنة بين حالة عمل المضخة المتداولة والضوء على كما يلي |  |
رسم التثبيت
العلامات :
الحد الأقصى للتدفق (M3/H)2. 2الحد الأقصى للرأس (م)7معدل التدفق المقنن (M3/H)1رأس مصنف (م)5. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال52Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2. 3الحد الأقصى للرأس (م)7. 5معدل التدفق المقنن (M3/H)1رأس مصنف (م)6الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال60Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)1. 9الحد الأقصى للرأس (م)5معدل التدفق المقنن (M3/H)1رأس مصنف (م)3. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال33Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2الحد الأقصى للرأس (م)6معدل التدفق المقنن (M3/H)1رأس مصنف (م)4الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال39Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2. 3الحد الأقصى للرأس (م)7. 5معدل التدفق المقنن (M3/H)1رأس مصنف (م)6. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال60Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2. 2الحد الأقصى للرأس (م)7معدل التدفق المقنن (M3/H)1رأس مصنف (م)5. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال52Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2الحد الأقصى للرأس (م)6معدل التدفق المقنن (M3/H)1رأس مصنف (م)4الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال39Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)1. 9الحد الأقصى للرأس (م)5معدل التدفق المقنن (M3/H)1رأس مصنف (م)3. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال39Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
نموذج الأساسية 50-20SF برو قوة 1500 واط ماكس تدفق 35 م³/ساعة ماكس الرأس 16 م الجهد / التردد 380 فولت/50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2 ~ 110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
الفولطية تيار متردد 230 فولت التصنيف الحالي 3.3 أ تكرار 50/60 هرتز الحد الأقصى للتدفق 37 م³ / ساعة الحد الأقصى للرأس 8 م الطاقة القصوى 750 واط تدفق تصنيفا 28 م³ / ساعة الرأس المقدر 5 م ضغط النظام 1.0 ميجا باسكال فئة العزل ح درجة الحرارة TF110
فئة الضميمة IPX4D (إن 60529). فئة العزل ح. مصدر التيار 1 × 230 فولت ± 10% 50 هرتز، PE المدخلات الرقمية بوم 0-10 فولت المدخلات التناظرية 4-20 مللي أمبير. 0-10 واط تيار مباشر مدخلات حافلة الاتصال مودبوس ار تي يو التسرب الحالي التسرب < 3.5 مللي أمبير. يتم قياس تيار التسرب وفقًا للمواصفة EN 60335-1. إي إم سي المعايير المطبقة: EN61000-3-2، EN61000-6-3، EN61800-3-3، EN55014-1 وEN55014-2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة (رطوبة نسبية) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
