طول جسم المضخة |
6 أقدام ونصف |
|
قوة |
200/190/135 واط |
|
الحد الأقصى للتدفق |
32 جالونًا في الدقيقة |
|
أقصى رأس |
30 قدمًا |
|
حاضِر |
1.8/1.7/1.2 أمبير |
|
الجهد/التردد |
115/230 فولت 50/60 هرتز |
|
غلاف المضخة |
الحديد الزهر |
|
السائل المضخوخ |
ماء |
|
فئة العزل |
ح |
|
درجة الحماية |
IP44 |
|
نطاق درجة حرارة السائل |
2-110 درجة مئوية |
|
أقصى ضغط للنظام |
1.0 ميجا باسكال |
البند لا.:

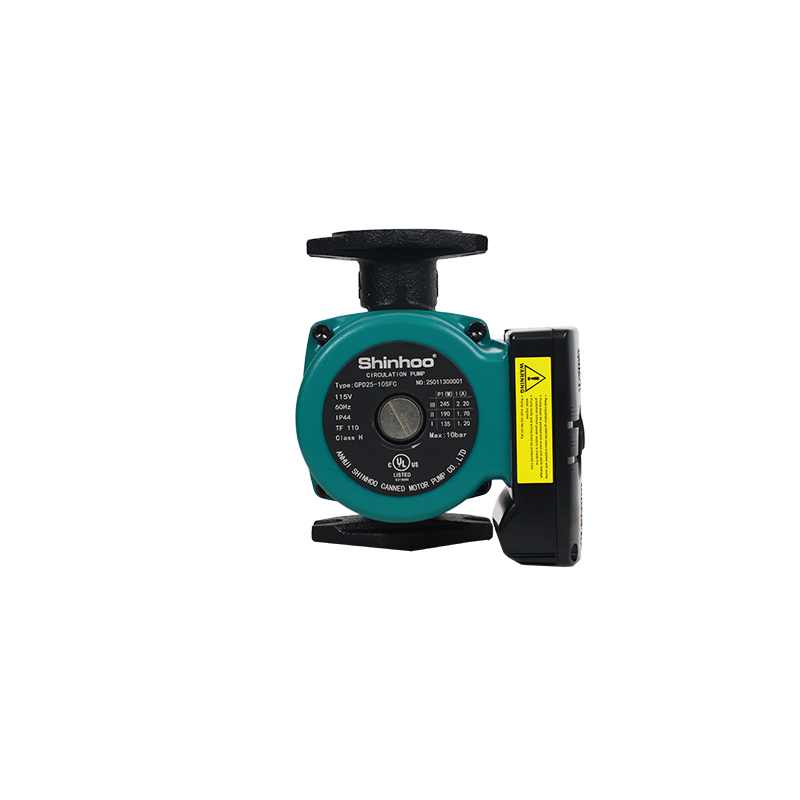

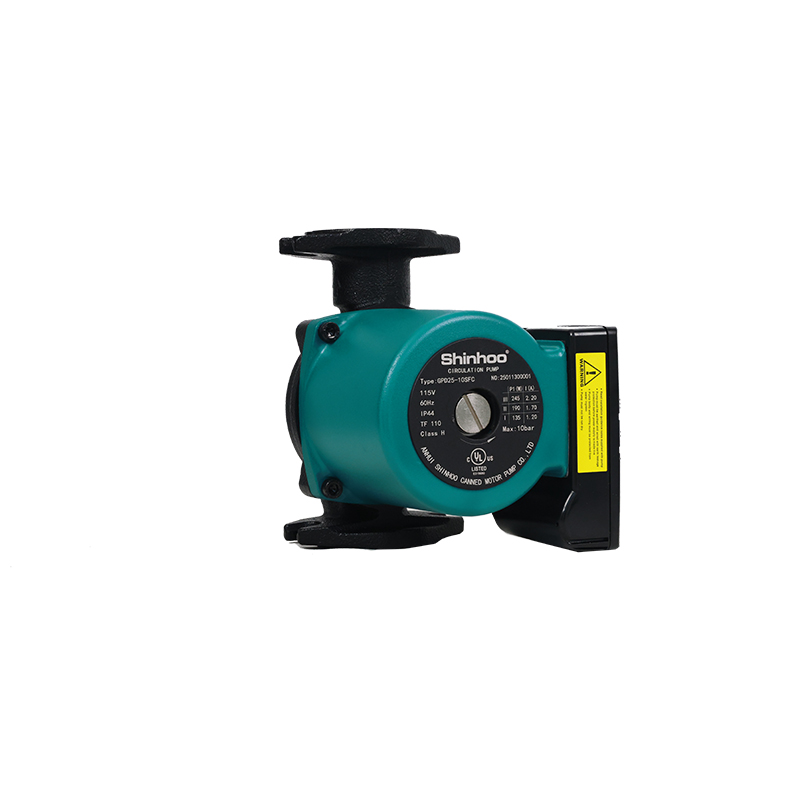

GPD 25-10SFC1. مضخة الدورة الأساسية للسلسلة، التي تم البحث عنها وتطويرها من قبل موظفي البحث العلمي في شركتنا لها المزايا التالية: انخفاض الضوضاء، وانخفاض التسرب، وحماية البيئة، والمظهر الأنيق، وسهولة التركيب، والتشغيل الموثوق به وما إلى ذلك على.
2. يمكن استخدامه في أنظمة التدفئة المفردة والمزدوجة ونظام الحلقة المختلطة واسع النطاق.
3. يمكن استخدامه أيضًا لتوفير المياه وإضافة الضغط لقصور المدينة، وفيلا الضاحية، والمنزل لتتناسب مع المعدات الصناعية، لتوفير المياه في دورة لتبريد مكيف الهواء، والغلايات والطاقة الشمسية، والإمداد الماء الساخن والحفاظ على الدفء في الدورة، وما إلى ذلك
1. يمكن للمستخدمين اختيار نماذج المضخة وفقًا للتدفق والرأس والطاقة والتيار وما إلى ذلك.
2. المضخات مزودة بوصلة اتحادية، وصلة شفة، ووصلة عرق. لأي طلب خاص، يمكننا تصميمه لكم.
3. المادة التي تصنع منها جسم المضخة هي عادة الحديد الزهر، وتستخدم بشكل عام في ظل هذه الظروف، وتعتبر أنظمة مغلقة لضخ المياه أو مخاليط الماء/الجليكول.
4. إذا كانت ظروف المياه الموجودة غير متوافقة مع الحديد الزهر، فإننا نوصي باستخدام البرونز أو الفولاذ المقاوم للصدأ، مثل نظام التدفئة أو تدوير مياه الشرب في النظام المفتوح.
ظروف التشغيل
1. مصدر الطاقة: الجهد 115 فولت - 230 فولت، التردد: 60 هرتز
2. أقصى ضغط للنظام: لا يزيد عن 145 رطل لكل بوصة مربعة (10 بار)
3. لتجنب تلف NHP لمحمل المضخة، يجب الحفاظ على الحد الأدنى من الضغط للمضخات: (في نظام الضغط، يكون ضغط المدخل المطلوب هو ضغط النظام المسموح به. في نظام مفتوح على الغلاف الجوي، يكون ضغط المدخل المطلوب هو الحد الأدنى للمسافة التي يجب أن تكون المضخة موجودة أسفلها أدنى مستوى ممكن للمياه في مصدر المياه.
|
درجة حرارة السائل |
185 فهرنهايت (85 درجة مئوية) |
194 درجة فهرنهايت (90 درجة مئوية) |
230 فهرنهايت (110 درجة مئوية) |
|
ضغط المدخل |
رأس 2 طن (0.6 متر) |
رأس 10 أقدام (3 أمتار) |
33 قدمًا (10 أمتار) رأس |
|
0.7 رطل لكل بوصة مربعة (005 بار) |
4 رطل لكل بوصة مربعة (0 28 بار) |
14.5 رطل لكل بوصة مربعة (1 بار) |
4. سائل ناقل الحركة: سائل خفيف ونظيف وغير قابل للتآكل وغير قابل للانفجار، وخالٍ من أي جزيئات صلبة الألياف أو الزيوت المعدنية. لا يجوز مطلقًا استخدام المضخة لنقل السوائل القابلة للاشتعال مثل الديزل والبنزين.
5. يجب أن تعمل المضخات في نطاق درجة حرارة الهواء بين 0 درجة مئوية و40 درجة مئوية، ودرجة حرارة السائل بين 2 درجة مئوية و110 درجات مئوية. ويجب أن تكون درجة حرارة المحيط دائمًا أقل من درجة حرارة السائل. (طراز خاص: GPD25-12SF). أعلى درجة حرارة للسائل هي ١٥٠ فهرنهايت (٦٦ درجة مئوية). ملاحظة: إذا كانت المضخة مزودة بمؤقت، فإن أقصى درجة حرارة للسائل هي ١٥٠ فهرنهايت (٦٦ درجة مئوية).
هيكل المضخات
1. الأجزاء الرئيسية للمضخة هي: جسم المضخة، الدافع، الجزء الثابت، الدوار، مجموعات الحماية، مسامير الغاز وما إلى ذلك.
2. الختم: لا تستخدم المضخة مانع تسرب ميكانيكي. الجزء الثابت والدوار مُحكمان بغطاء من الفولاذ المقاوم للصدأ. الهيكل العام مُغطى بحشوتين مطاطيتين مقاومتين للحرارة ومُحكمتين الغلق لمنع التسرب.
3. التزييت والتبريد: يتم استخدام المضخة في الدورة المضمنة. يتم تشحيم المحمل وتبريده بالماء.
4. المحرك: المحرك عبارة عن محرك PSC غير متزامن ثنائي القطب. وهو معزول من الفئة H ومجهز بحماية حرارية. سلسلة GPD هي ذات سرعة واحدة، وسلسلة GPD-S هي ذات ثلاث سرعات. يمكن تجهيز سلسلة GPD بجهاز تحكم مؤقت لتحديد وقت عمل المضخة. نطاق قوة حصان المحرك من 1/25 إلى 1/6، واستهلاك الطاقة من 25 واتل335 واط
