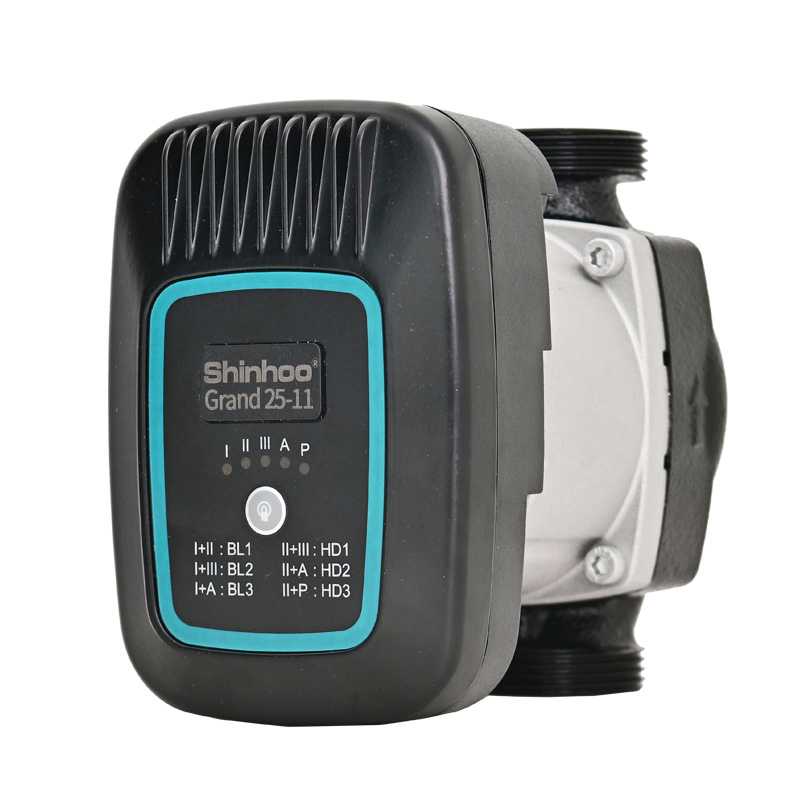

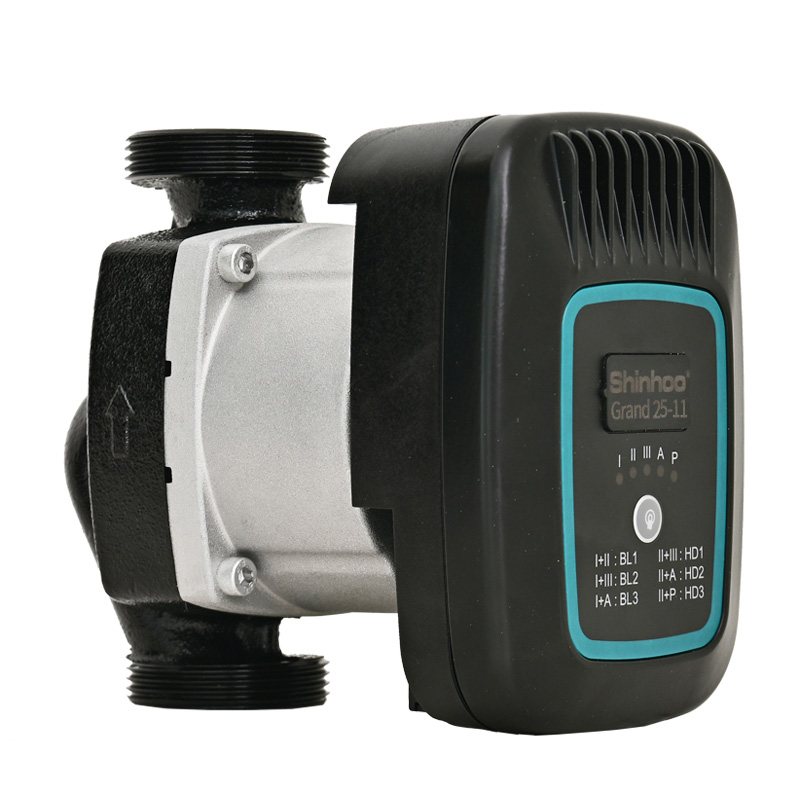

مضخة الدورة الحرارية Grand 25-11

البيانات الفنية
الطاقة المقدرة 140 واط
الحد الأقصى للتدفق 6.5 متر مكعب/ساعة
أقصى رأس 11 مترًا
التيار المقدر 1.09أ
الجهد/التردد 230 فولت 50 هرتز/60 هرتز
غلاف المضخة الحديد الزهر
السائل المضخوخ ماء
فئة العزل ح
درجة الحماية IP44
نطاق درجة حرارة السائل -30-95 درجة مئوية
الطاقة (EEI) ≤0.21-الجزء 3
أقصى ضغط للنظام 1.0 ميجا باسكال
  • البند لا.:

    Grand 25-11

1. نظام التدفئة المنزلية وإمدادات المياه

2. نظام مضخة الحرارة الهوائية والأرضية

3. نظام تكييف الهواء

4. نظام تدوير الماء الساخن الصناعي

5.نظام الطاقة الشمسية الحرارية

6. التوافق مع مضخة الحرارة العاكسة R290

نطاق الاستخدام

مضخة الحرارة الهوائية نظام الإمداد المشترك

شهادة المنتج

المنتج يلبي متطلبات TUV ، م ، التوافق الكهرومغناطيسي ، حظر المواد الخطرة ، يصل ، شهادة EEI ≤ 0.23-الجزء 3

ميزة

سهولة التركيب والتشغيل

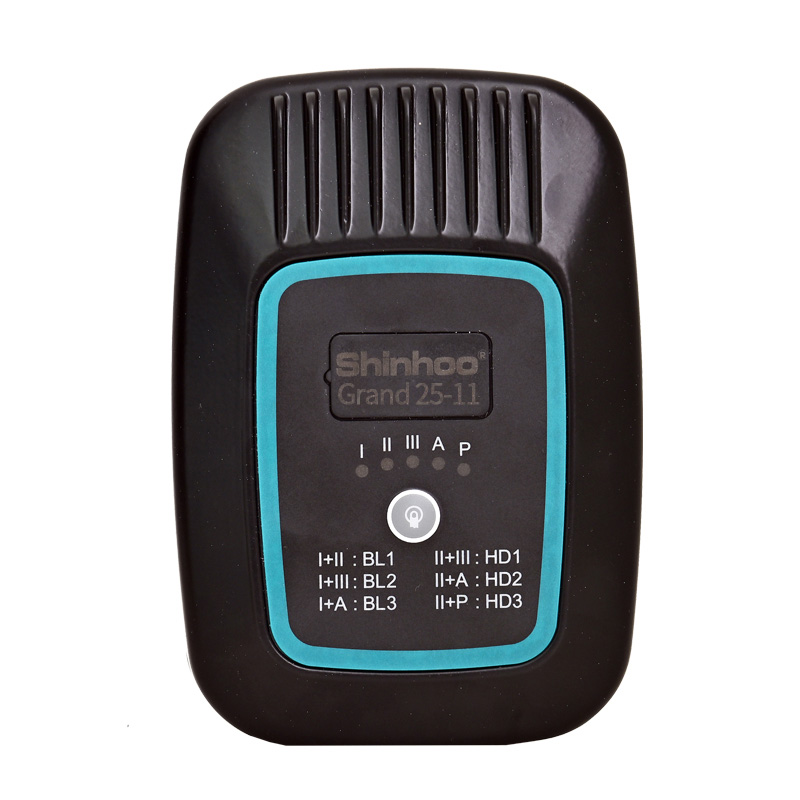

مجهزة بوضع التكيف الذاتي AUTO (الإعداد الافتراضي)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أداءها وفقًا لاحتياجات النظام الفعلية.

يتم التحكم عن طريق إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في أنظمة مختلفة.

ضوضاء منخفضة وراحة عالية

مؤشر الضوضاء: ≤42 ديسيبل (أ)

استهلاك منخفض للطاقة

أقل استهلاك للطاقة يصل إلى 6 وات

حماية متعددة

مع حماية من الجهد الزائد والتيار الزائد

معيار التصميم البيئي

EEI ≤ 0.20 - الجزء 3

قابس طاقة سريع الفك

قم بتشغيل وإيقاف المضخة بسرعة.

متطلبات الوسائط

الوسط: الماء أو خليط الماء + الجليكول (≤ 50%)

درجة الحرارة المتوسطة: 2℃~95℃

قيمة الرقم الهيدروجيني للوسط : 6.5-8.5

صلابة متوسطة : 25 درجة مئوية

محتوى الشوائب الصلبة في الوسط: القطر واتجاه طول الشوائب الصلبة ≤ 0.1 مم، ونسبة الحجم ≤ 0.1%

متطلبات بيئة الخدمة

يجب أن تكون درجة حرارة بيئة عمل المضخة متزامنة مع درجة حرارة متوسطة تتراوح بين 2 و95 درجة مئوية، كما هو موضح في الشكل الموجود على اليمين (أقصى تركيز لإيثيلين جليكول هو 50%، أي أن الحد الأدنى لدرجة الحرارة المتوسطة هو -30 درجة مئوية)

بدء وإيقاف المضخة

وقت البدء :وقت بدء تشغيل مضخة المياه أقل من 8 ثوانٍ، وهو الوقت من تشغيل الطاقة إلى الوصول إلى السرعة القصوى

في وضع PWM عند البدء من حالة توقف مضخة المياه (بدون مصدر طاقة)، يجب الوصول إلى 90% من السرعة القصوى في 8 ثوانٍ على الأقل

في وضع PWM ، ابدأ من وضع الاستعداد ووصل إلى 90% من السرعة القصوى في 8 ثوانٍ على الأقل

وقت الاغلاق :وقت إيقاف تشغيل مضخة المياه أقل من 1 ثانية، أي الوقت من انقطاع التيار الكهربائي إلى إيقاف تشغيل مضخة المياه

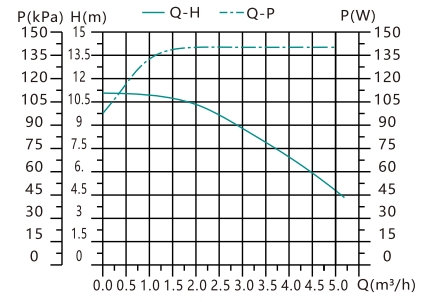

منحنى الأداء

منحنى الأداء هذا مناسب للمياه ذات درجة الحرارة العادية، مثل المضخة للوسائط غير المائية، سيتم تقليل الأداء الهيدروليكي للمضخة، لذلك، في اختيار المضخة، يجب مراعاة خصائص الوسط السائل

توصيل الطاقة

الجهد االكهربى : 220-240 فولت تيار متردد (±10%)

تكرار : 50/60 هرتز

جهد إشارة دخل PWM : 4-24 فولت

الحد الأدنى لتيار الإدخال : 4 مللي أمبير

تردد إشارة الإدخال PWM : 100-2000 هرتز

إشارة خرج PWM : مخرج التصريف المفتوح للمجمع، يجب توصيله بمقاومة سحب لأعلى، يتم تحديد الجهد وفقًا لنطاق اكتساب الإشارة لجهاز الكمبيوتر المضيف

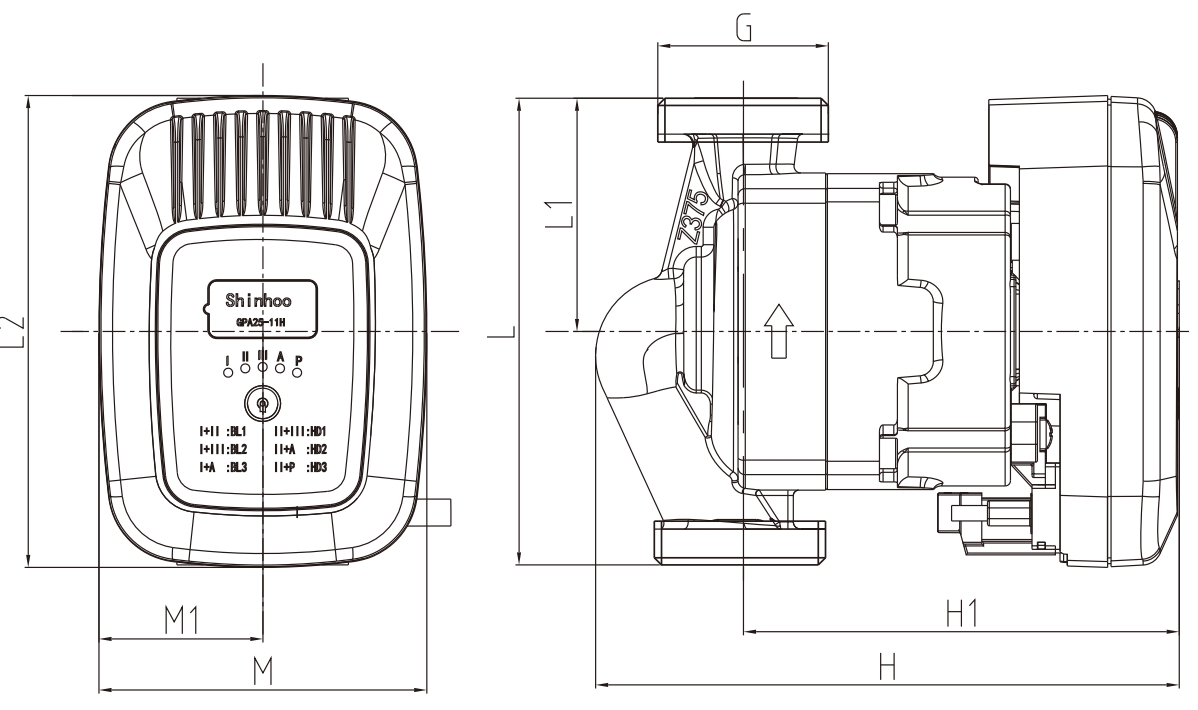

رسم التثبيت

Circulation Pump for Heat Pump

Grand 25-11
