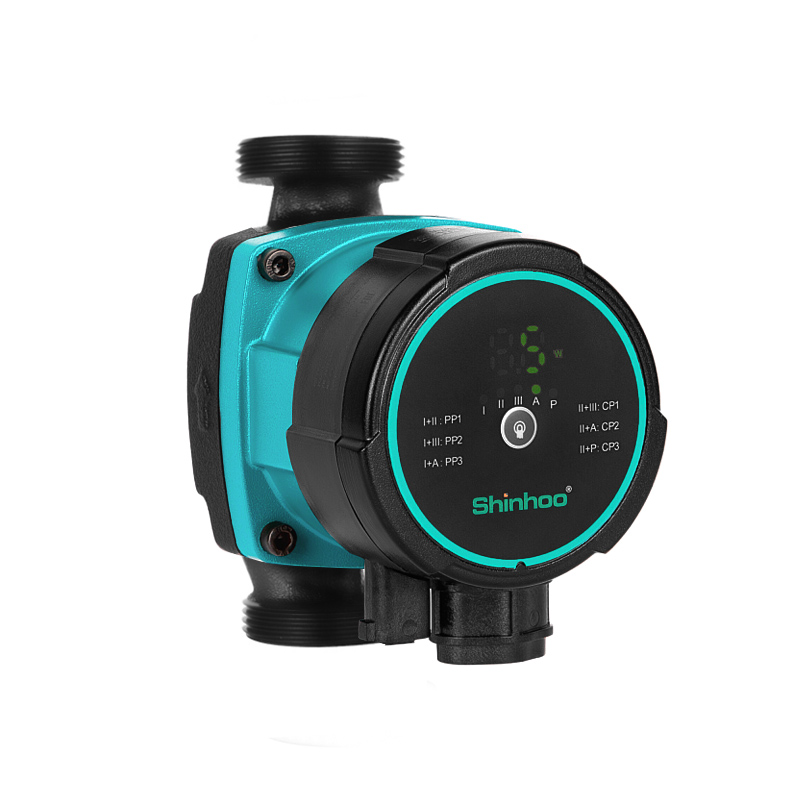

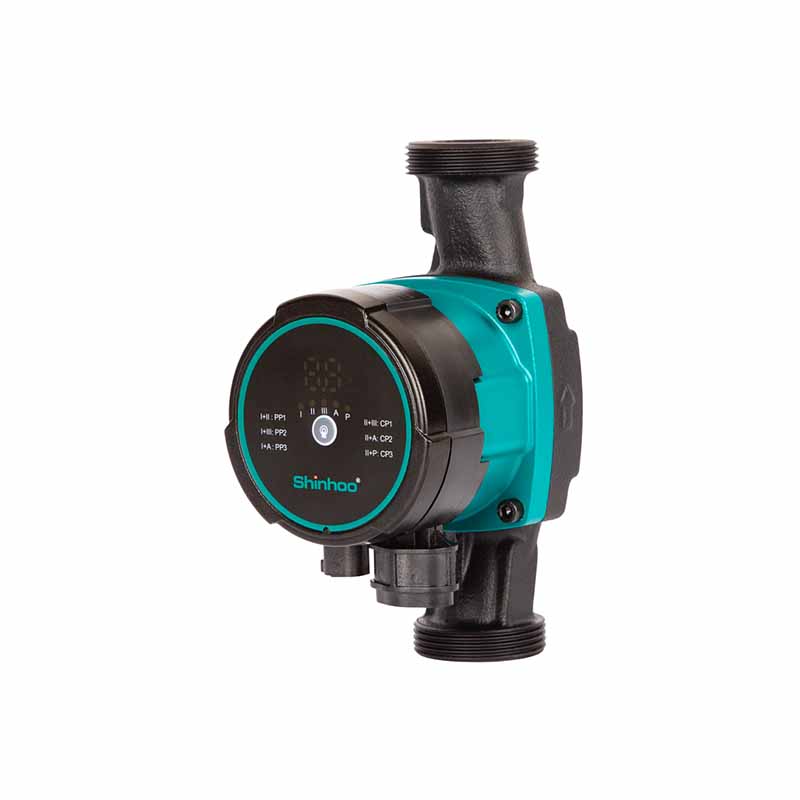

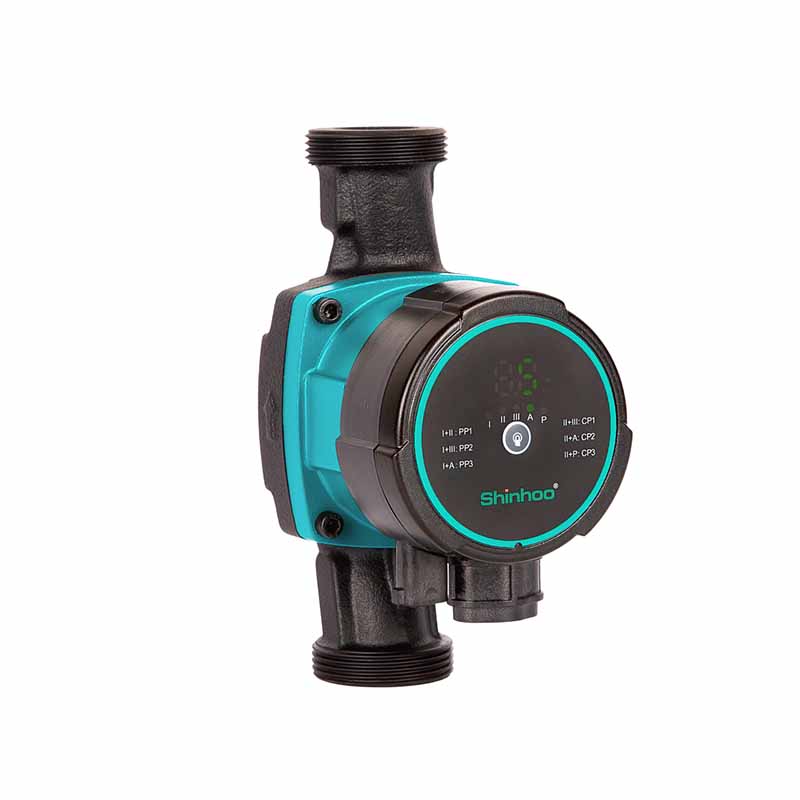

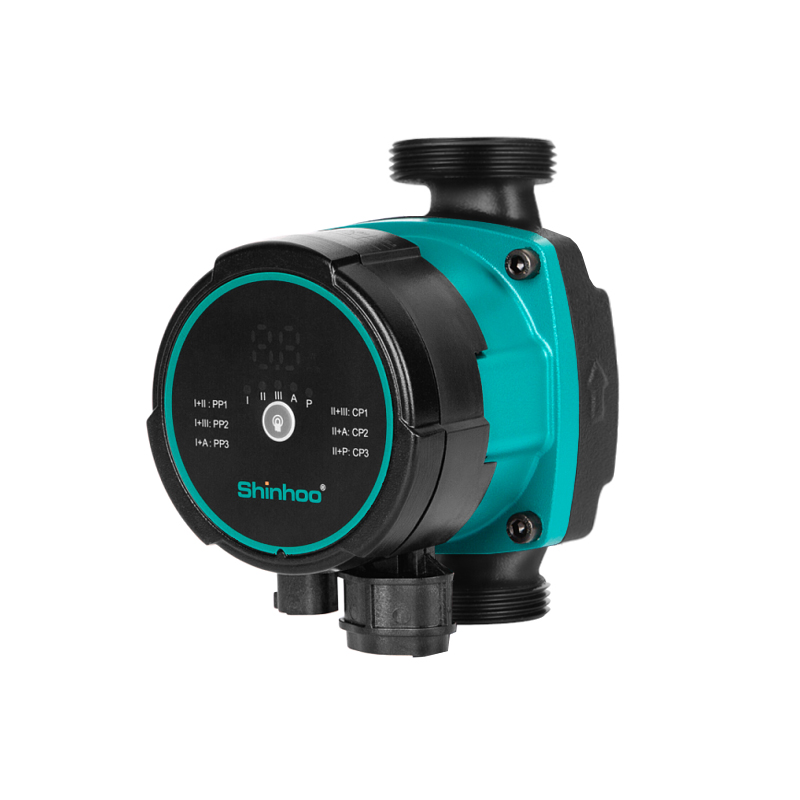

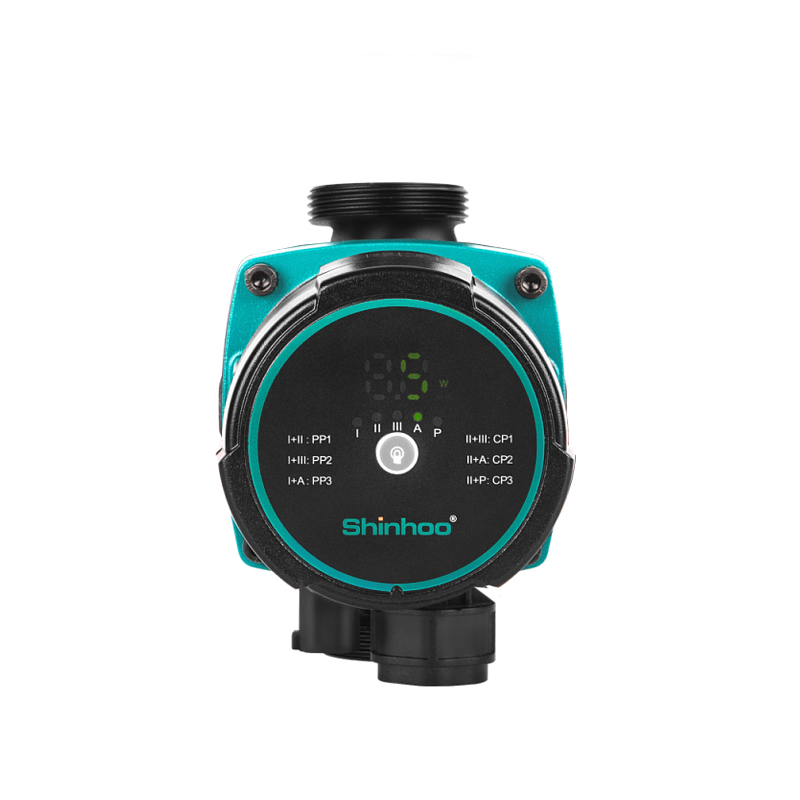

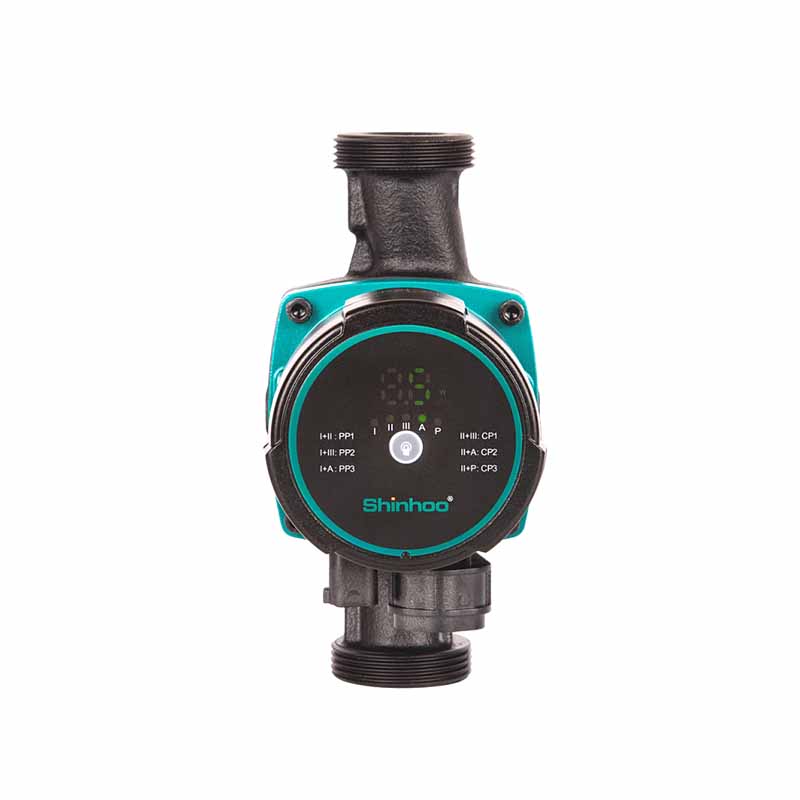

مضخة دائرية ماستر SD 20-5 عالية الكفاءة

معلومات تقنية

نموذج

ماجستير SD 20-5 130

الحد الأقصى للتدفق  (م³/ساعة)

2.8

الحد الأقصى للرأس  (م)

5.0

مبادرة التعليم المصرية

EEI<0.20-الجزء2

الفولطية

220-240 فولت  تيار متردد

التصنيف الحالي

 0.5 أ

تكرار

50/60 هرتز

الطاقة القصوى

33 واط

ضغط التصميم

1.0 ميجا باسكال

ضوضاء

≥42 ديسيبل (أ)

 فئة  I P

IP44

فئة العزل

ح



  • رقم الصنف.:

    Master SD 20-5

1.  نظام التدفئة وإمدادات المياه المنزلية

2.  نظام المضخة الحرارية بمصدر الهواء والأرض

3.  نظام تكييف الهواء

4.  نظام الماء الساخن الصناعي

5.  النظام الحراري الشمسي

1. التشغيل البديهي بزر واحد يجعل اختيار أي وضع تحكم أمرًا بسيطًا

2. لا تتطلب حماية المحرك الخارجي مما يقلل من وقت التثبيت

3. يعمل عزم الدوران العالي على تحسين بدء التشغيل في ظل الظروف القاسية

4. صيانة مجانية وبدون ضوضاء بسبب تصميم الدوار المعلب واستخدام المكونات القوية

5. قابس التوصيل السريع يجعل التركيب الكهربائي سريعًا وآمنًا وسهلاً

6. تتوفر أغلفة عازلة لتقليل فقدان الحرارة في أنظمة التدفئة

7. تتميز المضخة بثلاثة أوضاع منحنى ثابت، منحنيات الضغط النسبي، منحنيات الضغط الثابت، الوضع التلقائي والوضع الليلي.

8. يمكن أيضًا التحكم في السرعة عن طريق إشارة PWM ذات الجهد المنخفض من وحدة التحكم لتحسين أداء النظام، يتوفر كل من PWM1 للتدفئة وPWM2 لأنظمة الطاقة الشمسية.

9. جهاز تدوير عالي الكفاءة يتميز بهيكل مدمج مصمم جيدًا وجهاز تحكم متكامل ومحول تردد.

10. إنه سهل التركيب والتشغيل في معظم مجالات التطبيقات.

11. فيما يتعلق باستهلاك الكهرباء، فإن وضع التشغيل الفريد يجعل المضخات الدائرية عالية الكفاءة أكثر توفيرًا للطاقة.



سهل التركيب والتشغيل

مجهزة بنموذج التكيف الذاتي (الوضع التلقائي، إعداد المصنع)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أدائها وفقًا لاحتياجات النظام الفعلية. يتأثر التحكم بإشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في الأنظمة المختلفة.

ضوضاء منخفضة وراحة عالية

مؤشر الضوضاء: ≥42dB(أ)

استخدام طاقة منخفضة

فئة كفاءة الطاقة، استهلاك الطاقة أقل إلى 5 واط

حماية متعددة

مع حماية من الجهد الزائد والتيار الزائد

معيار التصميم البيئي

EEI<0.20-الجزء 2

قابس طاقة سريع التحرير

بدء تشغيل المضخة وإيقافها بسرعة.

متطلبات الوسائط

الوسط: خليط ماء أو ماء + جلايكول (≥ 50%)

درجة الحرارة المتوسطة  : 2 درجة مئوية ~ 110 درجة مئوية

قيمة الرقم الهيدروجيني للوسط  : 6.5-8.5

صلابة متوسطة  : 25 درجة دي إتش

محتوى الشوائب الصلبة في الوسط: قطر واتجاه طول الشوائب الصلبة ≥ 0.1 مم، ونسبة الحجم ≥ 0.1٪.



متطلبات بيئة الخدمة

الاستخدام: حافظ على العمود أفقيًا

الارتفاع: <1000 م

درجة حرارة التشغيل المحيطة: 0 درجة مئوية ∼ 70 درجة مئوية

(لا يوجد تجميد في خط الأنابيب ومضخة المياه)

الرطوبة المحيطة بالتشغيل ≥95%





متطلبات بيئة التخزين

درجة حرارة التخزين المحيطة: - 30 درجة مئوية ∼ 70 درجة مئوية

(لا يوجد تجميد في خط الأنابيب ومضخة المياه)

رطوبة بيئة التخزين: ≥95%



بدء وإيقاف المضخة

وقت البدء : وقت بدء تشغيل مضخة المياه أقل من 3S، أي الوقت من التشغيل إلى الوصول إلى السرعة القصوى

في وضع PWM، عند البدء من حالة توقف مضخة المياه (بدون مصدر طاقة)، ​​يجب الوصول إلى 90% من السرعة القصوى خلال 3 ثوانٍ على الأقل؛

في وضع PWM، ابدأ من وضع الاستعداد وتصل إلى 90% من السرعة القصوى في 3 ثوانٍ على الأقل.

وقت إيقاف التشغيل : وقت إيقاف تشغيل مضخة المياه أقل من ثانية واحدة، أي الوقت من انقطاع التيار الكهربائي إلى إيقاف تشغيل مضخة المياه



رسم التثبيت

رسم التثبيت Master SD 20-4



نموذج

ب1

ب2

L1

L2

H1

H2

ز

ماستر سد 20- X /130

90

45

130

65

135

97

1

ملحوظة

س : 4 ، 5 ، 6 ، 7 ، 7.5



Master SD 20-5 Performance curve
