الحد الأقصى للتدفق |
6 م³/ساعة |
الحد الأقصى للرأس |
12 م |
تدفق تصنيفا |
5.5 م³/ساعة |
الرأس المقدر |
7.5 م |
الفولطية |
تيار متردد 220-240 فولت |
التصنيف الحالي |
1.2 أ |
تكرار |
50/60 هرتز |
الطاقة القصوى |
230 واط |
ضغط التصميم |
1.0 ميجا باسكال |
ضوضاء |
أقل من 40 ديسيبل (أ) |
الطاقة الاحتياطية |
≥4 واط |
درجة الحماية |
IP44 |
الطفرة الحالية |
<10 أ |
سرعة |
1000 ~ 4900 دورة في الدقيقة |
فئة درجة الحرارة |
TF110 |
وزن المضخة العارية بالسلك |
5 كجم ± 5% |
رقم الصنف.:

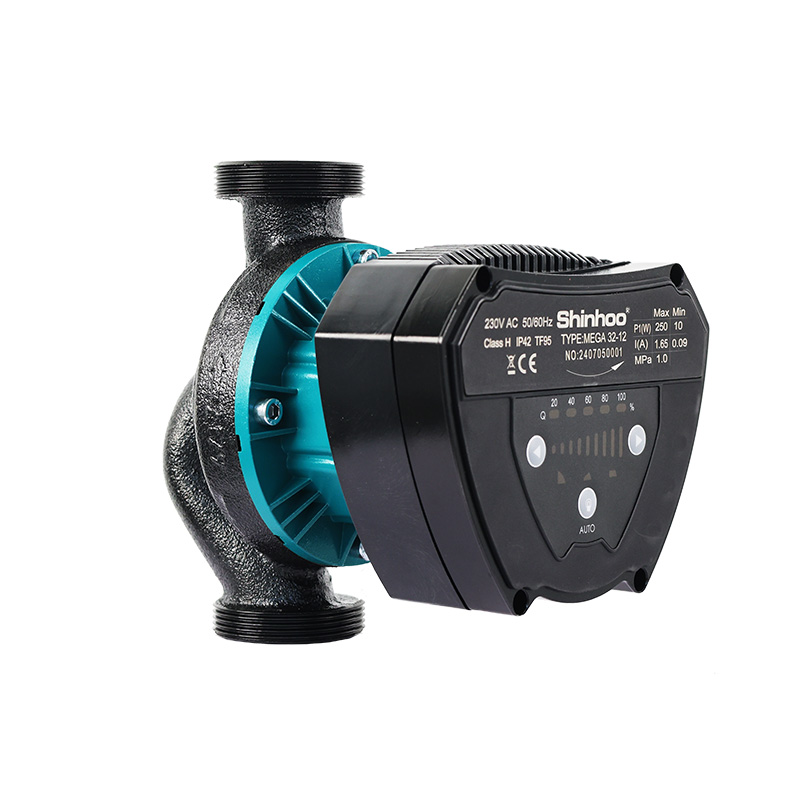

Mega 25-12نطاق الاستخدام
نظام الإمداد المزدوج للمضخة الحرارية، ونظام المياه المختلطة للتدفئة تحت الأرضية، ونظام الماء الساخن بمضخة الحرارة، ونظام التدفئة والتهوية وتكييف الهواء (HVAC)، ونظام الغلايات، وغيرها من مناسبات التدفئة والتبريد.
مناسبة للمبردات مثل R290.
شهادة المنتج
المنتج يلبي متطلبات شهادة CE ، GS ، TUV ، EMC ، RoHS ، REACH ، EEI ≥ 0.23-part2
ملحوظة : RoHS2.0 وREACH عبارة عن تقارير اختبار تابعة لجهة خارجية.
وقت بدء التشغيل: وقت بدء تشغيل المضخة المتداولة أقل من 8S، أي الوقت من لحظة التشغيل للوصول إلى السرعة القصوى.
في وضع PWM، عند بدء تشغيل المضخة الدائرية من حالة التوقف (بدون مصدر طاقة)، يجب الوصول إلى 90% من السرعة القصوى خلال 8 ثوانٍ على الأكثر؛
في وضع PWM، ابدأ من وضع الاستعداد للوصول إلى 90% من السرعة القصوى خلال 8 ثوانٍ على الأكثر.
وقت إيقاف التشغيل: وقت إيقاف تشغيل المضخة المتداولة أقل من 1 ثانية، أي الوقت من انقطاع التيار الكهربائي إلى إيقاف تشغيل المضخة المتداولة.
نوع المحرك
مستوى العزل: ح |
مادة الأسلاك المصقولة: النحاس |
مادة الفولاذ المغناطيسي: بورون حديد النيوديميوم |
||
مقاومة المحرك للبرودة DC عند 20 درجة مئوية : 8.6 ± 5% Ω |
نوع المحرك: محرك متزامن ذو مغناطيس دائم |
|||
متطلبات الوسائط
الوسط: خليط ماء أو ماء + جلايكول (≥ 50%) |
درجة الحرارة المتوسطة: -20 درجة مئوية ~ 110 درجة مئوية |
|
قيمة الرقم الهيدروجيني للوسط : 6.5 ～8.5 |
صلابة متوسطة : ≥25 درجة ديه |
|
محتوى الشوائب الصلبة في الوسط: قطر واتجاه طول الشوائب الصلبة ≥ 0.1 مم، ونسبة الحجم ≥0.1٪. |
||
متطلبات بيئة الخدمة
الاستخدام: حافظ على العمود أفقيًا |
الارتفاع: < 1000 م |
درجة حرارة التشغيل المحيطة: -30 درجة مئوية إلى 70 درجة مئوية (لا يوجد تجميد في خط الأنابيب والمضخة المتداولة) |
الرطوبة المحيطة أثناء التشغيل ≥95% |
متطلبات بيئة التخزين
درجة حرارة التخزين المحيطة: - 30 درجة مئوية ~ 70 درجة مئوية (لا يوجد تجميد في خط الأنابيب والمضخة المتداولة) |
رطوبة بيئة التخزين: ≥95% |
جدول مقارنة درجة حرارة الماء وضغط المدخل
درجة حرارة السائل |
أقل من 75 درجة مئوية |
95 درجة مئوية |
110 درجة مئوية |
|||
ضغط المدخل |
0.5 بار |
1bar |
1.5 بار |
|||
رأس 5 م |
رأس 10 م |
رأس 15م |
||||
العلامات :

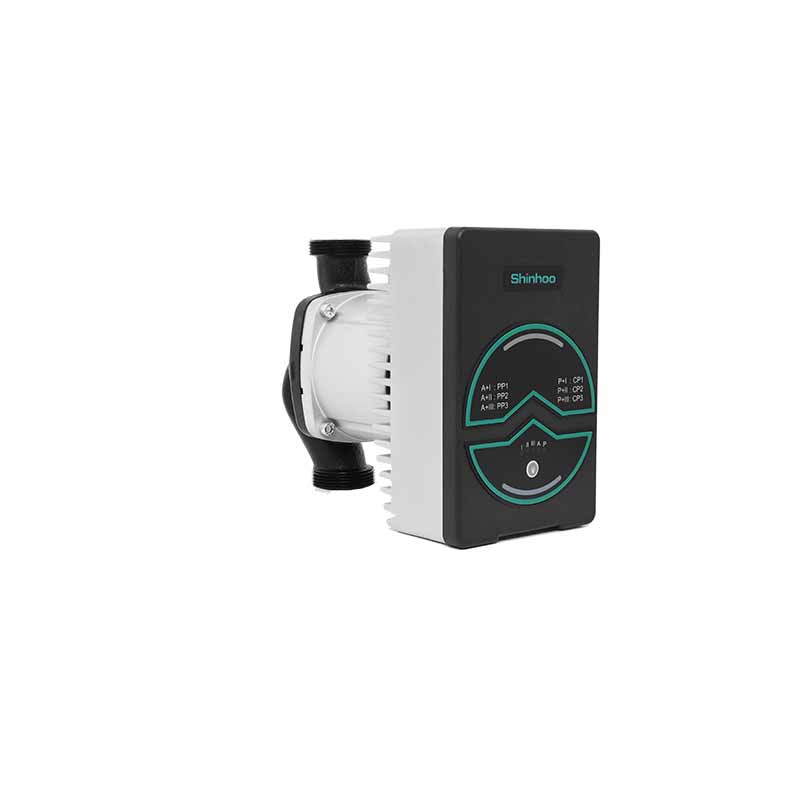

نموذج ماجستير SD 2 5 -8 130 / ماجستير SD 2 5 -8 1 8 0 الحد الأقصى للتدفق (م³/ساعة) 3.6 الحد الأقصى للرأس (م) 8 مبادرة التعليم المصرية EEI<0.21-الجزء2 الفولطية 220-240 فولت تيار متردد التصنيف الحالي 0.55 أ تكرار 50/60 هرتز الطاقة القصوى 70 واط ضغط التصميم 1.0 ميجا باسكال ضوضاء ≥42 ديسيبل (أ) فئة الملكية الفكرية IP44 فئة العزل ح
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة ( ر) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة (رطوبة نسبية) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة ( ر) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة ( ر) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة ( ر) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح ( RH ) الرطوبة الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～ +40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 درجة مئوية (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة ( ر ) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～ +40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～ +110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة ( ر ) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
