جهد إمداد الطاقة |
220-240 فولت، 50/60 هرتز، بي |
حماية السيارات |
لا حاجة للحماية الخارجية |
فئة الملكية الفكرية |
IP44 |
فئة العزل |
ح |
( RH ) الرطوبة |
الأعلى. 95% |
ضغط النظام |
1.0 ميجا باسكال |
امتثال |
CE/GS/EMC/LVD/RoHS/REACH |
درجة حرارة البيئة |
0 ～ +40 درجة مئوية |
فئة درجة الحرارة |
TF110 |
درجة حرارة السائل |
-30 ～+110 درجة مئوية ( جلايكول يصل إلى 50% ) |
الجهد / التردد |
230 فولت/50 هرتز |
الإسكان مضخة |
الحديد الزهر/الفولاذ المقاوم للصدأ |
الطاقة (EEI) |
.20.23-الجزء2 |
رقم الصنف.:
Mega 32-101. مضخة دائرة الغلاية
2. مضخة الدائرة الأولية
3. المضخة في أنظمة التسخين ذات الأنبوب الواحد والثنائي
4. مضخة دائرة التدفئة في تداول الماء الساخن المنزلي
5. المضخة الحرارية في أنظمة تسخين الهواء
6. مضخة لأنظمة التدفئة الأرضية
7. أنظمة تجديد واستعادة الحرارة
8. مضخة دائرة المكثف والمبرد الجاف
9. مضخة دائرة المستهلك (ملفات المروحة)
10. مضخة أنظمة الإمداد البارد في أجهزة التكييف المركزية

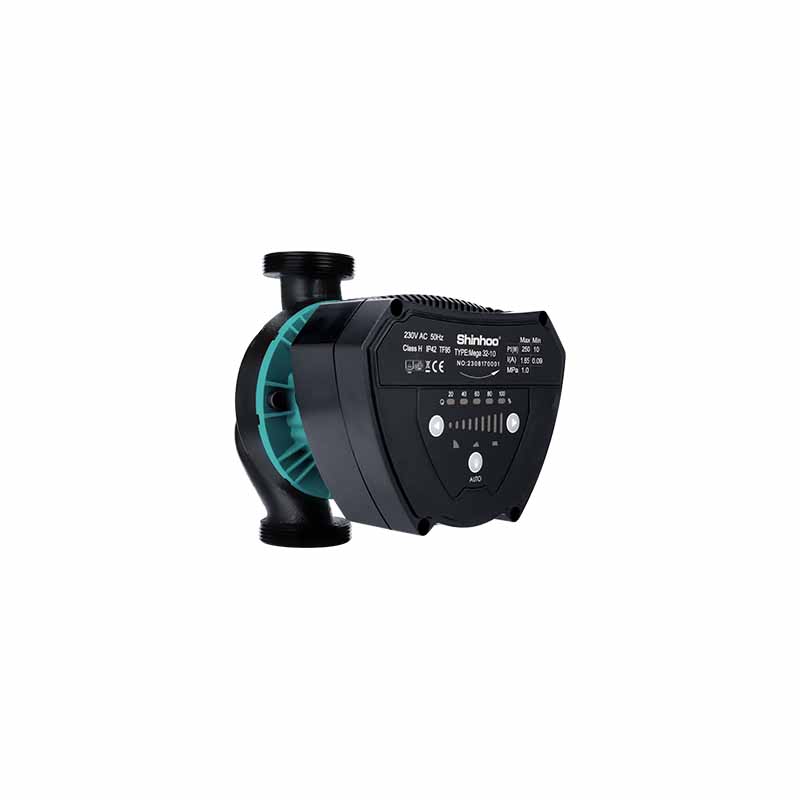

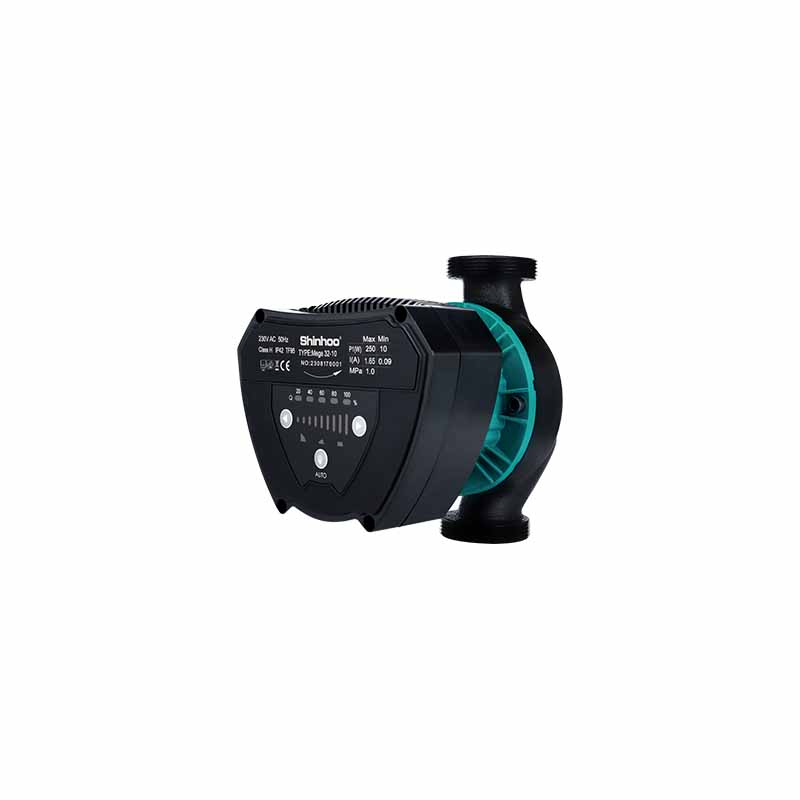

تعد مضخات الدوران الأوتوماتيكية MEGA الخيار الأمثل لأي مشروع بناء تقريبًا - قديمًا أو جديدًا. بفضل كفاءة الطاقة التي لا مثيل لها، والنطاق الشامل وقدرات الاتصال المدمجة .
تعتبر شركة MEGA مثالية للمهندسين والمتخصصين الذين يتطلعون إلى إنشاء أنظمة تدفئة وتبريد عالية الأداء.
المضخة لا تحتاج إلى صيانة بسبب تصميمها من نوع الدوار المعلب. وهذا يعني أيضًا أن المضخة والمحرك يشكلان وحدة متكاملة بدون ختم العمود ومع حشوتين فقط للإغلاق. يتم تشحيم المحامل بواسطة السائل الذي يتم ضخه. تتميز ميجا بـ PWM وتحكم خارجي 0-10 فولت.
بناء
مضخات MEGA عبارة عن مضخات دوارة رطبة، أي أن المضخة والمحرك عبارة عن وحدة من قطعة واحدة بدون ختم طرفي للعمود. يتم تشحيم المحامل بالسائل المضخ.
تتميز المضخات :
• وحدة تحكم مدمجة في وحدة التحكم.
• لوحة التشغيل في مقدمة المضخة .
• الحماية الخارجية للمحرك غير مطلوبة.
المحرك ومحول التردد
تم تجهيز مضخات MEGA بمحرك مغناطيسي دائم. يتميز هذا النوع من المحركات بكفاءة متزايدة مقارنة بمحركات القفص السنجابي غير المتزامنة المستخدمة تقليديًا. يتم ضبط سرعة المحرك بواسطة محول تردد مدمج.
اتصالات المضخة
وصلات الأنابيب والشفة الملولبة.
جودة تشطيب السطح
يحتوي غلاف المضخة وجزء رأسها على طلاء مسامي لتحسين مقاومة التآكل.
يتضمن تطبيق طلاء Cataphoretic الخطوات التالية:
• التنظيف القلوي.
• المعالجة المسبقة لفوسفات الزنك ;
• الترسيب الكهربائي الكاثودي (الرحلان الكاثودي).
• تجفيف طبقة الورنيش والطلاء عند درجة حرارة 200-250 درجة مئوية.
سهل التركيب والتشغيل
مجهزة بوضع التكيف الذاتي (الوضع التلقائي، إعداد المصنع)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أدائها وفقًا لاحتياجات النظام الفعلية.
يتم التحكم من خلال إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في الأنظمة المختلفة.
ضوضاء منخفضة وراحة عالية
مؤشر الضوضاء: ≥42dB(أ)
استخدام طاقة منخفضة
فئة كفاءة الطاقة، استهلاك الطاقة الأدنى إلى 6 واط
حماية متعددة
مع حماية من الجهد الزائد والتيار الزائد
معيار التصميم البيئي
EEI<0.23-الجزء 2
قابس طاقة سريع الإصدار
بدء تشغيل المضخة وإيقافها بسرعة.

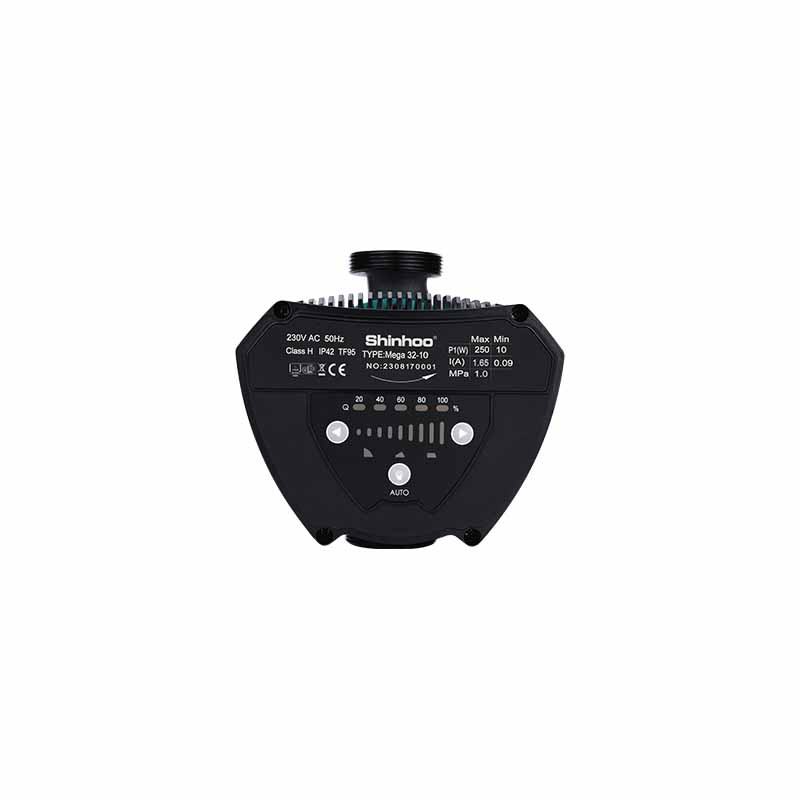

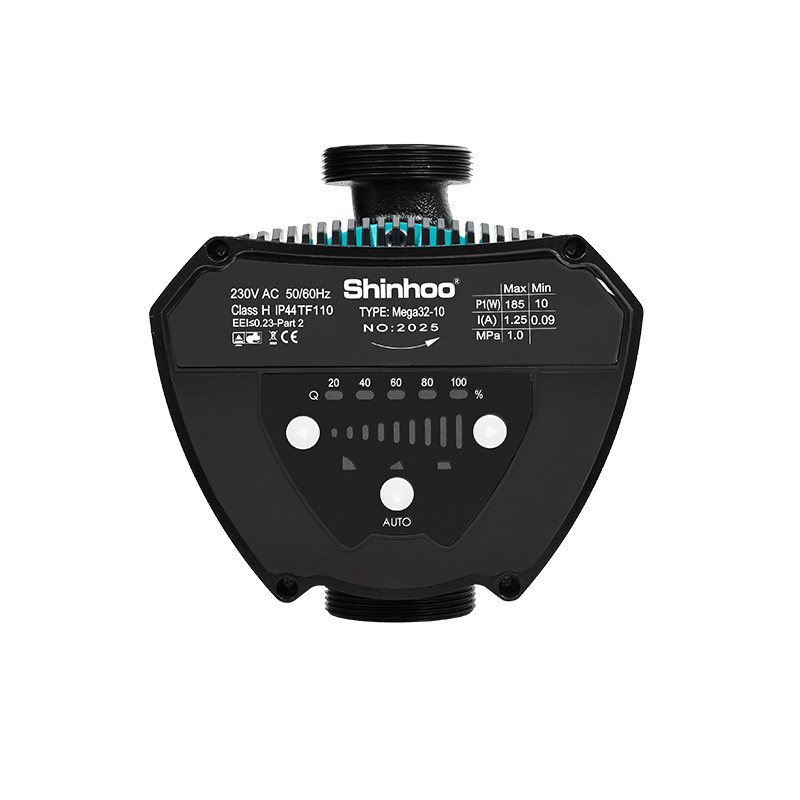

صورة المنتج و 4 أوضاع للتحكم
اضغط على الزر للتبديل بين أوضاع التحكم المختلفة وزيادة أو تقليل الإعداد باستخدام الأزرار الموجودة على الجانب الأيسر والأيمن.
جلسة |
توضيح |
آلي |
التشغيل في النطاق المحدد |
بي إل |
منحنى الضغط النسبي |
عالية الدقة |
منحنى الضغط المستمر |
النظام المنسق |
منحنى السرعة الثابتة |
ظروف التشغيل
تعليمات عامة
المياه في أنظمة التدفئة |
نوعية المياه وفقا للمعايير المحلية |
الماء مع الجليكول |
اللزوجة القصوى = 10-50 سنتوري ~ محلول ماء 50% / جلايكول 50% عند -10 درجة مئوية |
نطاق التشغيل
معامل |
ميجا |
الحد الأقصى للتدفق، س |
10 م³/ساعة |
الحد الأقصى للرأس، H |
10 متر |
الحد الأقصى لضغط التشغيل
بي ان 10: 10 بار / 1.0 ميجا باسكال.
الحد الأدنى من ضغط المدخل
من أجل تجنب ضوضاء التجويف وتلف المحامل أثناء تشغيل المضخة، يجب الحفاظ على الحد الأدنى من الضغط النسبي التالي عند منفذ الدخول.
ضغط المدخل |
درجة حرارة السائل |
ضغط مدخل المضخة |
≥ + 85 درجة مئوية |
0.005 ميجا باسكال |
|
≥ + 90 درجة مئوية |
0.028 ميجا باسكال |
|
≥ +110 درجة مئوية |
0.100 ميجا باسكال |
السوائل المضخوخة
تم تصميم المضخة لضخ السوائل النقية وغير العدوانية بدون مواد صلبة أو ألياف يمكن أن يكون لها تأثير ميكانيكي أو كيميائي على المضخة.
يجب أن تلبي المياه المستخدمة في أنظمة التدفئة متطلبات جودة مياه النظام لوحدات التدفئة.
يجب عدم استخدام المضخات للسوائل القابلة للاشتعال أو الانفجار مثل وقود الديزل أو البنزين.
يجب عدم استخدام المضخات للسوائل العدوانية مثل الأحماض أو مياه البحر. إذا لم يتم تشغيل المضخة خلال موسم البرد، فاتخذ التدابير اللازمة لتجنب الأضرار الناجمة عن درجات الحرارة المنخفضة.
يؤدي استخدام المواد المضافة في وسط نقل الحرارة بكثافة و/أو لزوجة حركية أعلى من تلك المستخدمة في الماء إلى تقليل أداء المضخة.
لا تستخدم أبدًا المواد المضافة التي يمكن أن تؤثر سلبًا على تشغيل المضخة. لمعرفة ما إذا كان من الممكن استخدام المضخة مع سائل معين، ضع في الاعتبار عدة عوامل.
وأهمها محتوى الجير، ودرجة الحموضة، ودرجة الحرارة، ومحتوى المذيبات والزيوت.
يمكن استخدام المضخة لمخاليط الجليكول والماء بمستوى يصل إلى 50%. انظر قسم «تعليمات عامة». يؤدي ضخ مخاليط الجليكول إلى تقليل الخواص الهيدروليكية للمضخة.
(HS+HD)
(بل)
(عالية الدقة)
العلامات :
نموذج ماجستير SD 2 5 -8 130 / ماجستير SD 2 5 -8 1 8 0 الحد الأقصى للتدفق (م³/ساعة) 3.6 الحد الأقصى للرأس (م) 8 مبادرة التعليم المصرية EEI<0.21-الجزء2 الفولطية 220-240 فولت تيار متردد التصنيف الحالي 0.55 أ تكرار 50/60 هرتز الطاقة القصوى 70 واط ضغط التصميم 1.0 ميجا باسكال ضوضاء ≥42 ديسيبل (أ) فئة الملكية الفكرية IP44 فئة العزل ح
