مضخات الدورة الدموية Mega 32-10 لأمريكا الشمالية

البيانات الفنية

حماية المحرك

لا يتطلب حماية خارجية

فئة IP

IP44

فئة العزل

ح

رطوبة(الصحة الإنجابية)

الحد الأقصى 95%

ضغط النظام

1.0 ميجا باسكال

امتثال

CE/GS/EMC/LVD/RoHS/REACH

درجة حرارة البيئة

0+40درجة مئوية

فئة درجة الحرارة

تي اف 110

درجة حرارة السائل

-30+110 درجة مئوية(جليكول يصل إلى 50٪)

الجهد/التردد

110/230 فولت، 60 هرتز

غلاف المضخة

الحديد الزهر/الفولاذ المقاوم للصدأ

الطاقة (EEI)

≤0.23-الجزء الثاني

  • البند لا.:

    Mega 32-10

1. مضخة دائرة الغلاية

2. مضخة الدائرة الأولية

3. المضخة في أنظمة التدفئة ذات الأنبوب الواحد والأنبوبين

4. مضخة دائرة التدفئة في دورة الماء الساخن المنزلية

5. مضخة الحرارة في أنظمة التدفئة الهوائية

6. مضخة لأنظمة التدفئة الأرضية

7. أنظمة استعادة وتجديد الحرارة

8. مضخة دائرة المكثف والمبرد الجاف

9. مضخة دائرة المستهلك (ملفات المروحة)

10. مضخة أنظمة إمداد التبريد في مكيفات الهواء المركزية

مضخة الدوران الأوتوماتيكية العملاقة هي الخيار الأمثل لأي مشروع بناء تقريبًا، قديمًا كان أم جديدًا. بفضل كفاءتها الفائقة في استهلاك الطاقة، ونطاقها الشامل، وقدراتها المدمجة في الاتصال..

يعد Mega مثاليًا للمهندسين والمتخصصين الذين يتطلعون إلى إنشاء أنظمة تدفئة وتبريد عالية الأداء.

المضخة لا تحتاج إلى صيانة بفضل تصميمها الدوار المعلب. هذا يعني أيضًا أن المضخة والمحرك يشكلان وحدة متكاملة بدون مانع تسرب للعمود، وبحشوتين فقط للعزل. يتم تشحيم المحامل بالسائل المضخوخ.ميجا يتميز بـ PWM والتحكم الخارجي 0-10 فولت.

بناء

ميجا المضخات هي مضخات دوارة رطبة، أي المضخةوالمحرك عبارة عن وحدة واحدة بدون مانع تسرب لطرف العمود. المحامل مُشحمة بسائل مُضخّ.

تتميز المضخات بما يلي:

• وحدة تحكم مدمجة في وحدة التحكم؛

• لوحة التشغيل في مقدمة المضخة؛

• لا يتطلب حماية خارجية للمحرك.

المحرك ومحول التردد

ميجاالمضخات مُجهزة بمحرك مغناطيسي دائم. يتميز هذا النوع من المحركات بكفاءة أعلى مقارنةً بمحركات القفص السنجابي غير المتزامنة التقليدية. يتم ضبط سرعة المحرك بواسطة مُحوّل تردد مُدمج.

توصيلات المضخة

توصيلات الأنابيب الملولبة والشفة.

جودة تشطيب السطح

يحتوي غلاف المضخة وجزء الرأس على طلاء كاتافوري لمقاومة التآكل بشكل أفضل.

يتضمن تطبيق الطلاء المهبطي الخطوات التالية:

• التنظيف القلوي؛

• المعالجة المسبقة بفوسفات الزنك؛

• الترسيب الكهربائي الكاثودي (الترسيب الكهربائي المهبطي)؛

• تجفيف فيلم الورنيش والطلاء عند درجة حرارة تتراوح بين 200 إلى 250 درجة مئوية.

سهولة التركيب والتشغيل

مجهزة بوضع التكيف الذاتي (الوضع التلقائي، إعداد المصنع)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أداءها وفقًا لاحتياجات النظام الفعلية.

يتم التحكم عن طريق إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في أنظمة مختلفة.

ضوضاء منخفضة وراحة عالية

مؤشر الضوضاء: ≤42 ديسيبل (أ)

استهلاك منخفض للطاقة

كفاءة الطاقة من الفئة أ، استهلاك الطاقة الأدنى يصل إلى 6 وات

حماية متعددة

مع حماية من الجهد الزائد والتيار الزائد

معيار التصميم البيئي

EEI ≤ 0.23 - الجزء 2

قابس طاقة سريع الفك

قم بتشغيل وإيقاف المضخة بسرعة.

electric water circulator pump for home use

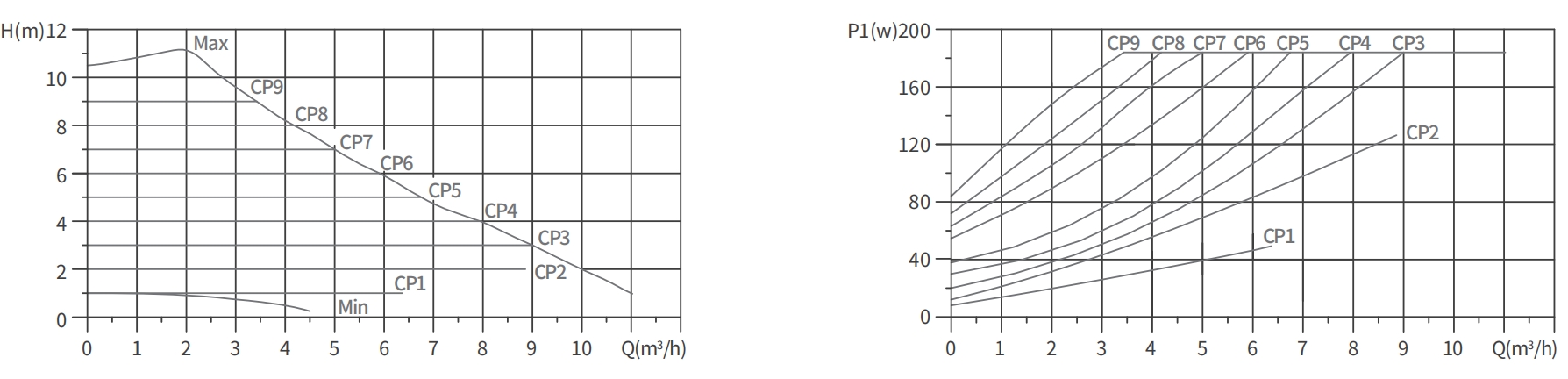

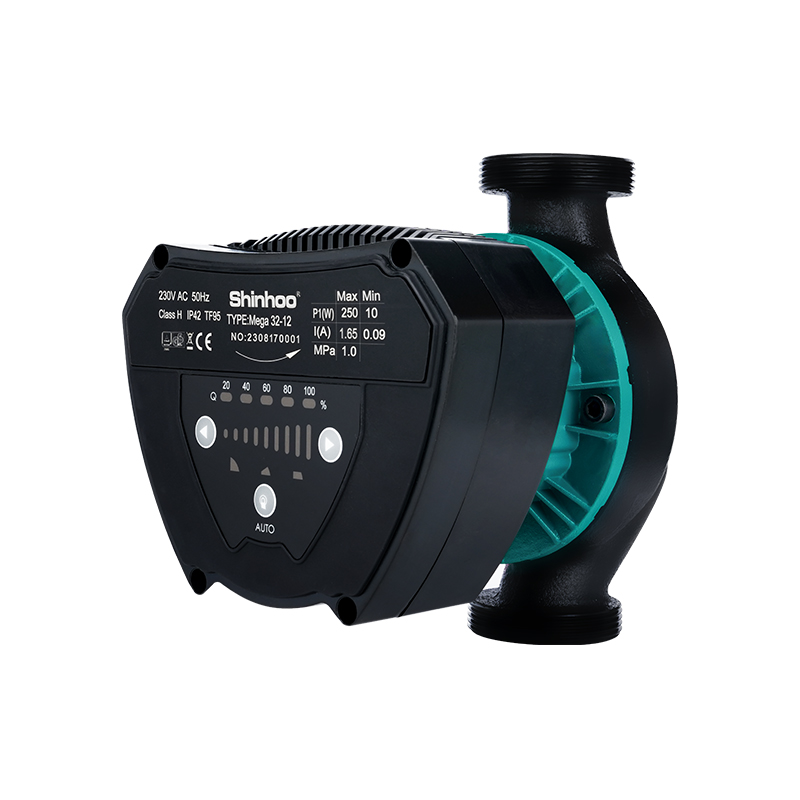

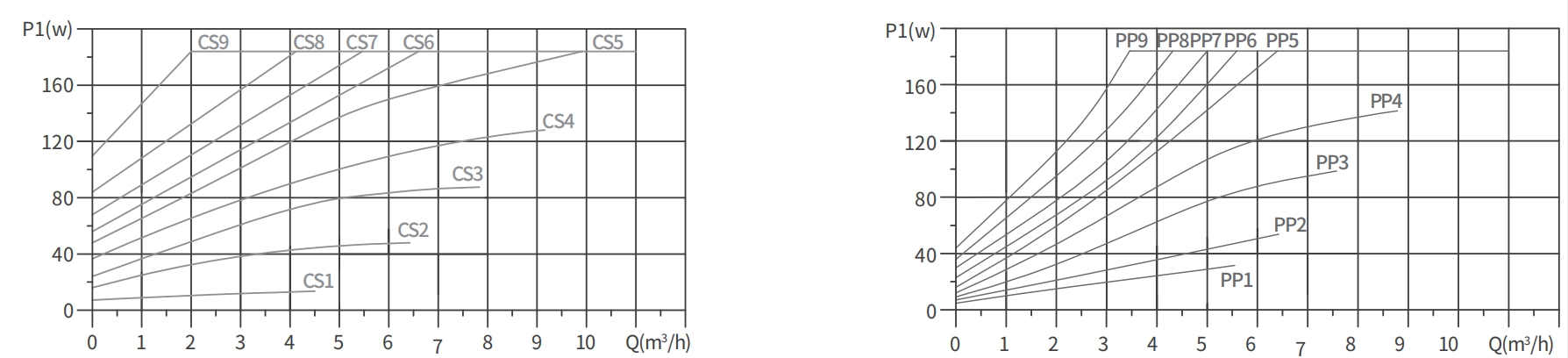

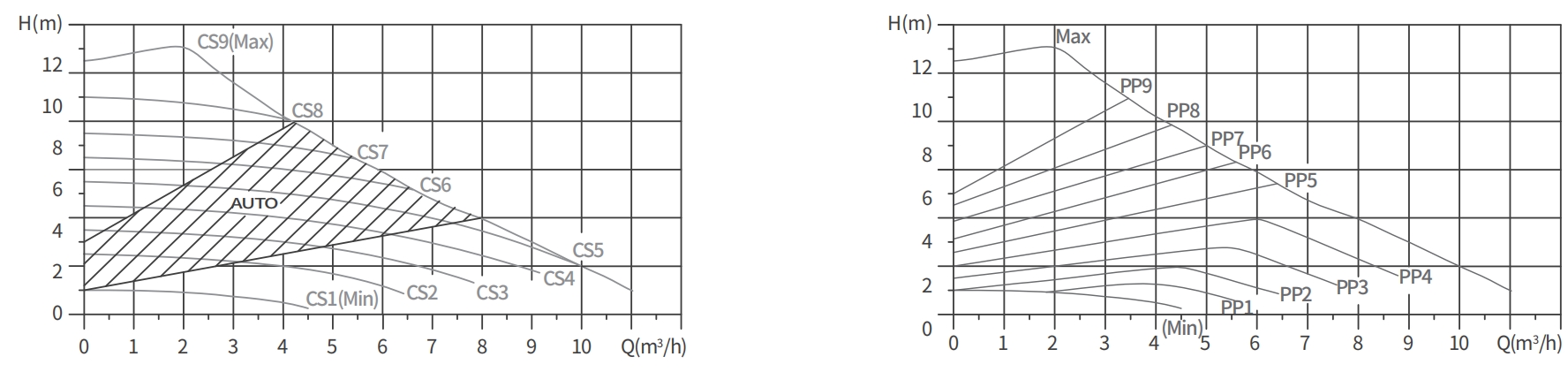

صورة المنتج و4أوضاع التحكم

اضغط على الزر للتبديل بين أوضاع التحكم المختلفة وزيادة أو تقليل الإعداد باستخدام الأزرار الموجودة على الجانب الأيسر والأيمن.

جلسة

توضيح

آلي

الجري ضمن نطاق محدد

بي إل

منحنى الضغط النسبي

عالية الدقة

منحنى الضغط الثابت

المدرسة الثانوية

منحنى السرعة الثابتة

ظروف التشغيل

تعليمات عامة

الماء في أنظمة التدفئة

جودة المياه وفقا للمعايير المحلية

الماء مع الجليكول

اللزوجة القصوى = 10–50 سنتي ستوك ~ محلول ماء 50% / جلايكول 50% عند -10 درجة مئوية

نطاق التشغيل

أقصى ضغط تشغيل

PN 10: 10 بار / 1.0 ميجا باسكال.

الحد الأدنى لضغط المدخل

من أجل تجنب ضوضاء التجويف وتلف المحامل أثناء تشغيل المضخة، يجب الحفاظ على الحد الأدنى من الضغط النسبي عند منفذ المدخل.

ضغط المدخل

درجة حرارة السائل

ضغط مدخل المضخة

≤ + 85 درجة مئوية

0.005 ميجا باسكال

≤ + 90 درجة مئوية

0.028 ميجا باسكال

≤ +110 درجة مئوية

0.100 ميجا باسكال

السوائل المضخوخة

تم تصميم المضخة لضخ السوائل النقية وغير العدوانية دون المواد الصلبة أو الألياف التي يمكن أن يكون لها تأثير ميكانيكي أو كيميائي على المضخة.

يجب أن تتوافق المياه المستخدمة في أنظمة التدفئة مع متطلبات جودة مياه النظام لوحدات التدفئة.

لا يجوز استخدام المضخات للسوائل القابلة للاشتعال أو الانفجار مثل وقود الديزل أو البنزين.

يُحظر استخدام المضخات مع السوائل شديدة التفاعل، مثل الأحماض أو مياه البحر. في حال عدم تشغيل المضخة خلال فصل الشتاء، يُرجى اتخاذ الإجراءات اللازمة لتجنب أضرار درجات الحرارة المنخفضة.

يؤدي استخدام المواد المضافة في وسط نقل الحرارة ذات الكثافة و/أو اللزوجة الحركية الأعلى من تلك الموجودة في الماء إلى تقليل أداء المضخة.

لا تستخدم أبدًا أي إضافات قد تؤثر سلبًا على تشغيل المضخة. لمعرفة مدى ملاءمة المضخة لسائل معين، يُرجى مراعاة عدة عوامل.

ومن أهمها محتوى الجير، ودرجة الحموضة، ودرجة الحرارة، ومحتوى المذيبات والزيوت.

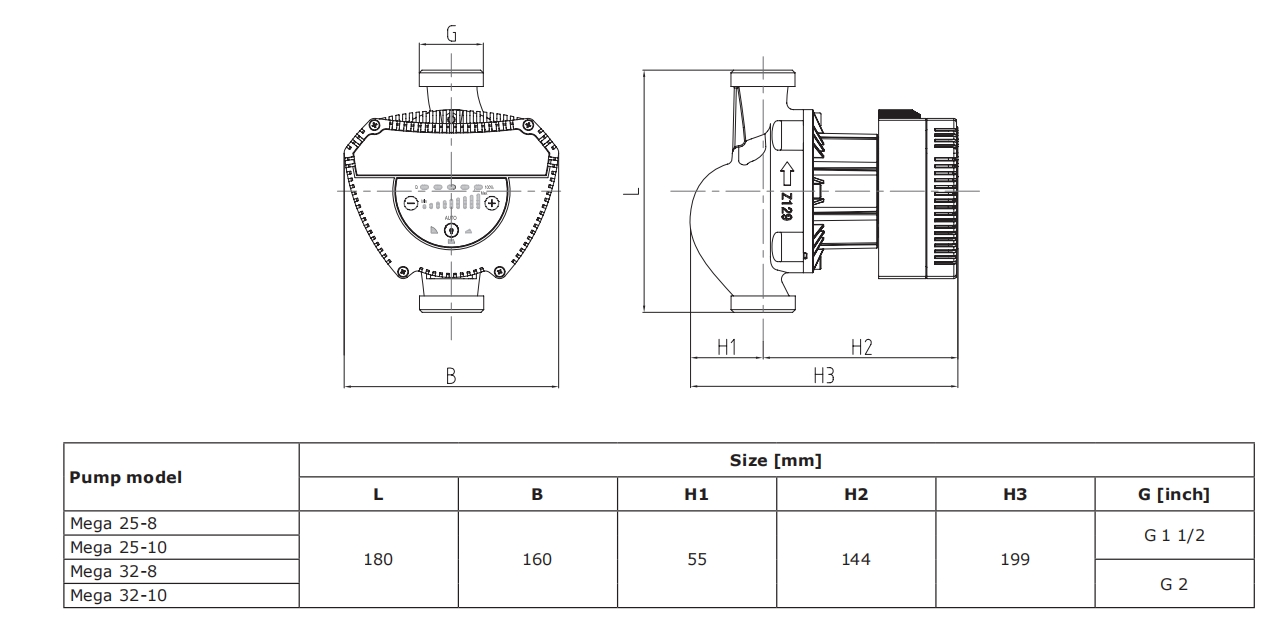

رسم التثبيت

Mega 32-10

Mega 32-10

Mega 32-10

Mega 32-10
