الحد الأقصى للتدفق (M3/H) | 2 |
الحد الأقصى للرأس (م) | 6 |
معدل التدفق المقنن (M3/H) | 1 |
رأس مصنف (م) | 4 |
الجهد االكهربى | 220 ~ 240V AC |
حاضِر | 0 45a |
تكرار | 50/60 هرتز |
قوة الإدخال | 39W |
ضغط التصميم | 0 3MPA |
ضوضاء | ≤42db (أ) |
قوة مستقلة | ≤3w |
درجة الحماية | IP44 |
زيادة التيار | <3a |
درجة الحرارة | TF95 |
وزن المضخة العارية | 1 3 كجم ± 5 ٪ |
البند لا.:

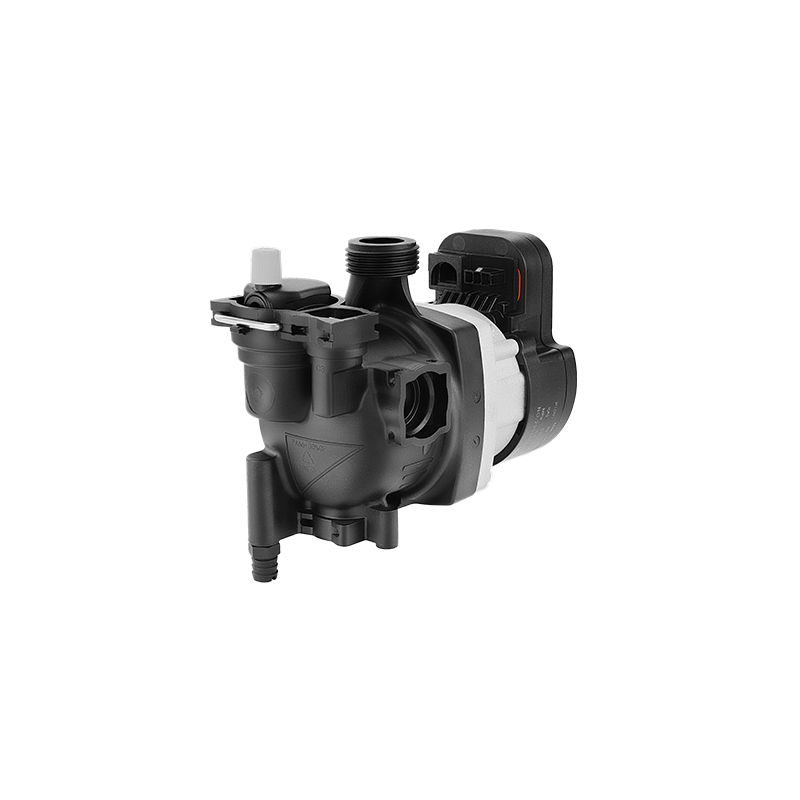

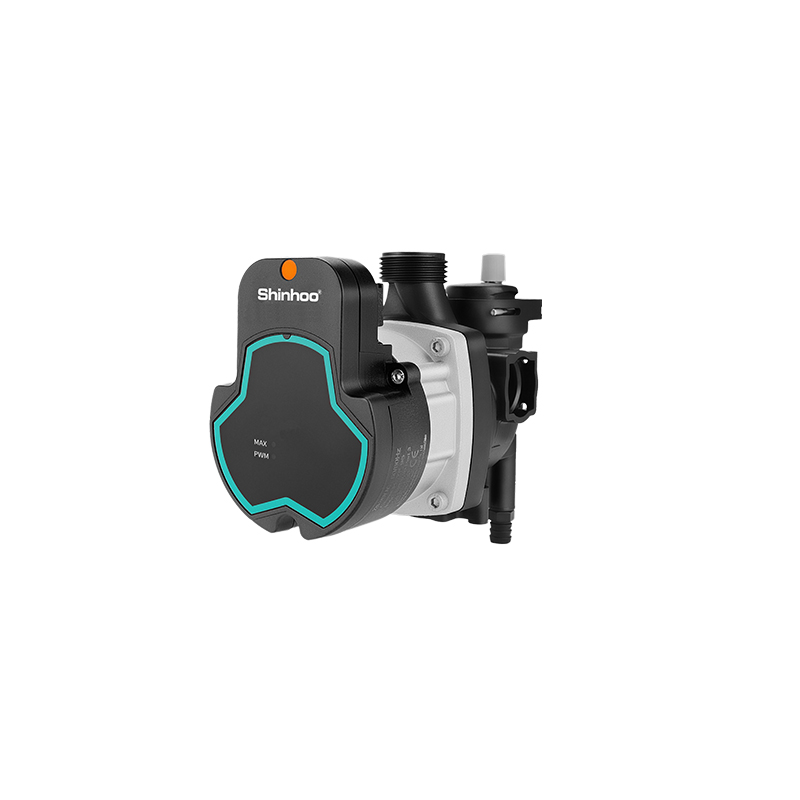

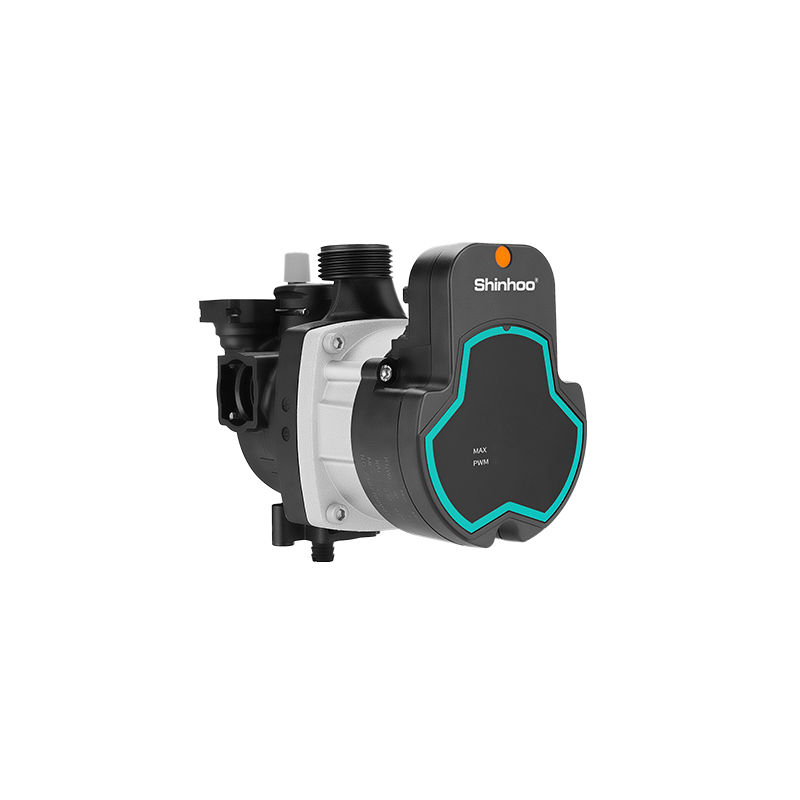

GPA15-6 III U Z108غلاية الغاز معلق الجدار
سخان مياه الغاز
ردود الفعل التدفق
التواصل لين
170V أداء الجهد المنخفض بدون تدهور
EMC القدرة المضادة للتهديد
متطلبات الوسائط
| واسطة:الماء أو الماء + غليكول (≤ 50 ٪) | درجة حرارة متوسطة:2●~95● |
| قيمة درجة الحموضة للوسيط6. 5-8. 5 | صلابة متوسطة25°DH |
| محتوى الشوائب الصلبة في الوسط:قطر وطول اتجاه الشوائب الصلبة ≤ 0 1mm ، ونسبة الحجم ≤ 0 1 ٪ | |
متطلبات بيئة الخدمة
الاستخدام: حافظ على العمود الأفقي | ارتفاع: 1000 متر |
تشغيل درجة الحرارة المحيطة: 0●∼70● (لا يوجد تجميد في خط الأنابيب ومضخة المياه) | التشغيلأالرطوبة mbient نسخة 95 ٪ |
متطلبات بيئة التخزين
درجة حرارة التخزين المحيطة: - 30 ●∼70 ●(لا يوجد تجميد في خط الأنابيب ومضخة المياه) |
بدء وتوقف المضخة
وقت البدء: يكون وقت بدء مضخة المياه أقل من 3s ، وهذا هو الوقت المناسب من الطاقة إلى الوصول إلى الحد الأقصى للسرعة 90 ٪
وقت الإغلاق: يكون وقت الإغلاق لمضخة المياه أقل من LS ، أي الوقت من فشل الطاقة في إغلاق مضخة المياه
تفسير مخطط عرض اللوحة
جدول المقارنة بين حالة عمل المضخة المتداولة والضوء على كما يلي |  |

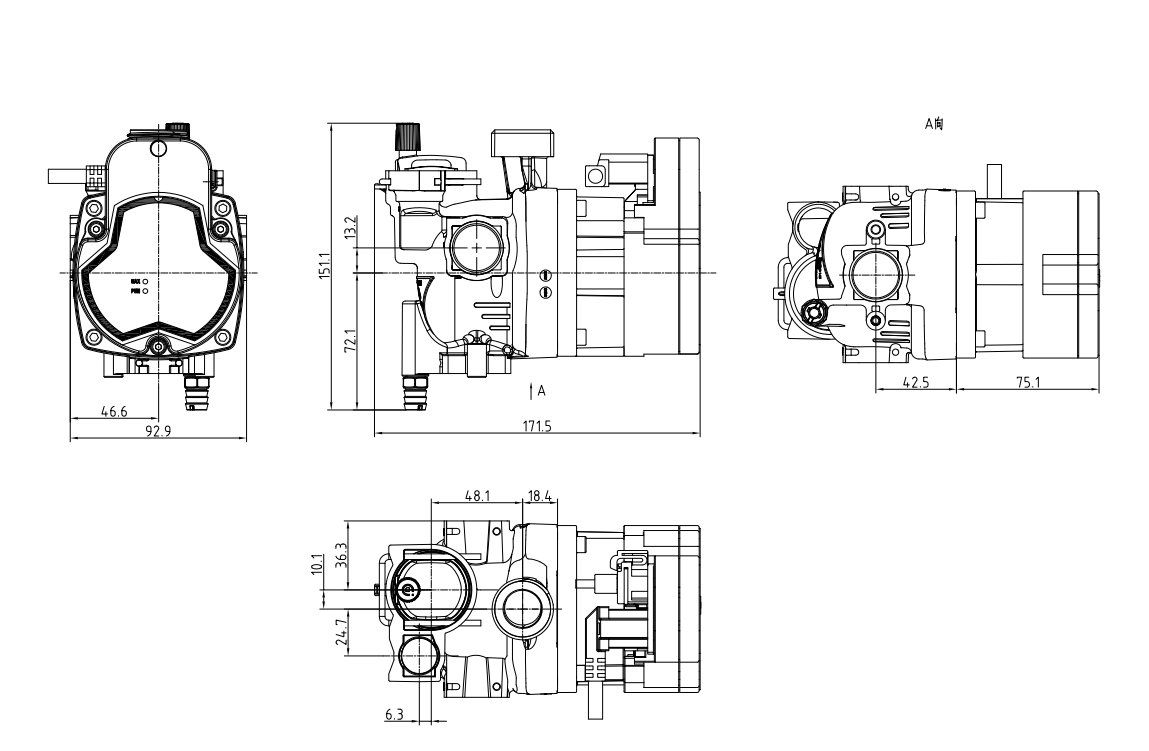

رسم التثبيت
