الحد الأقصى للتدفق (M3/H) | 2. 2 |
الحد الأقصى للرأس (م) | 7 |
معدل التدفق المقنن (M3/H) | 1 |
رأس مصنف (م) | 5. 5 |
الجهد االكهربى | 220 ~ 240V AC |
حاضِر | 0 45a |
تكرار | 50/60 هرتز |
قوة الإدخال | 52W |
ضغط التصميم | 0 3MPA |
ضوضاء | ≤42db (أ) |
قوة مستقلة | ≤3w |
درجة الحماية | IP44 |
زيادة التيار | <3a |
درجة الحرارة | TF95 |
وزن المضخة العارية | 1 3 كجم ± 5 ٪ |
البند لا.:

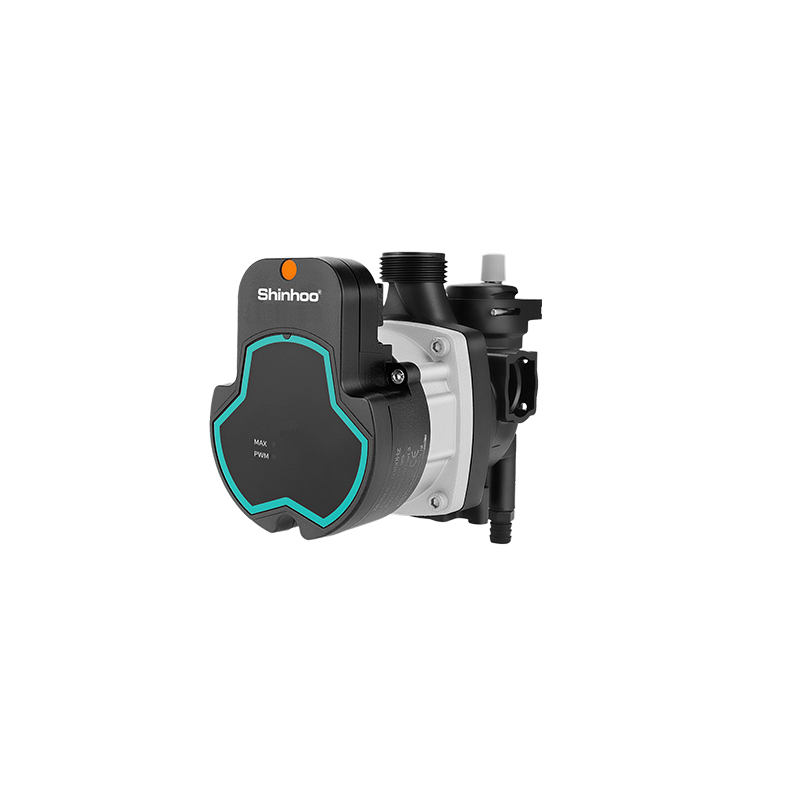

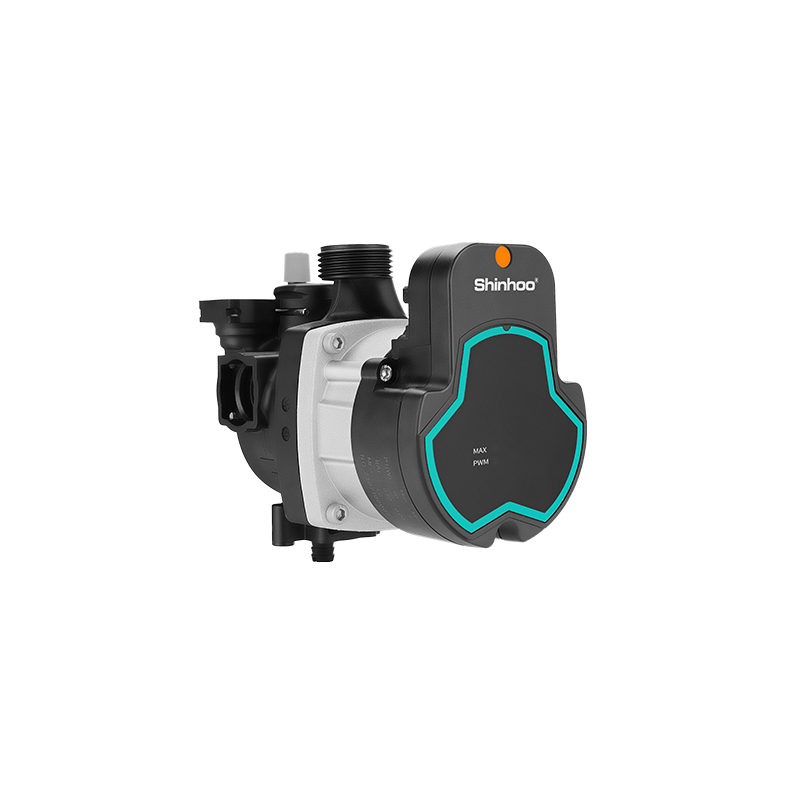

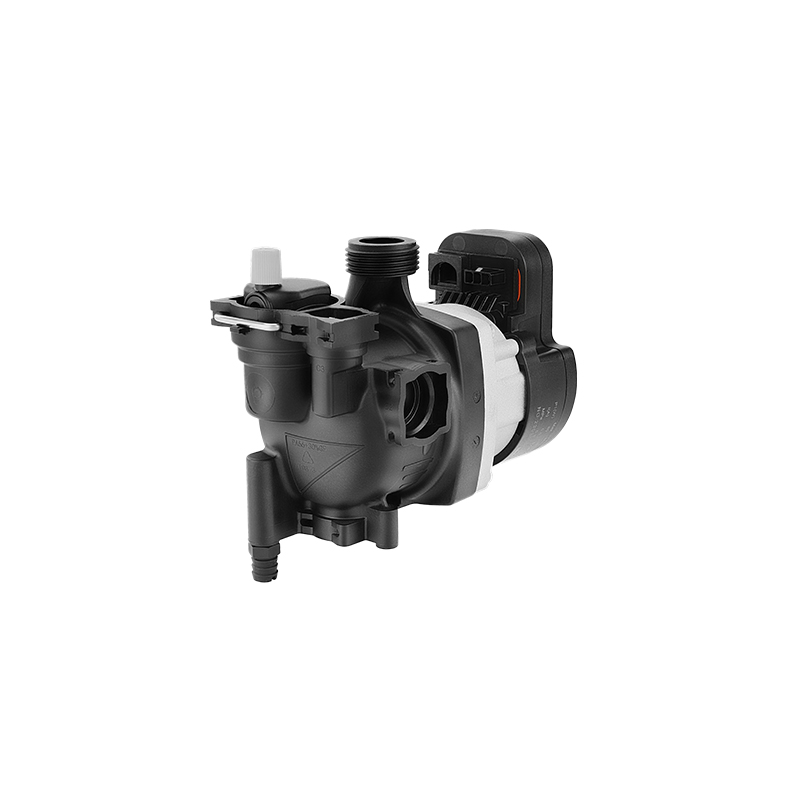

GPA15-7 III U Z108غلاية الغاز معلق الجدار
سخان مياه الغاز
ردود الفعل التدفق
التواصل لين
170V أداء الجهد المنخفض بدون تدهور
EMC القدرة المضادة للتهديد
متطلبات الوسائط
| واسطة:الماء أو الماء + غليكول (≤ 50 ٪) | درجة حرارة متوسطة:2●~95● |
| قيمة درجة الحموضة للوسيط6. 5-8. 5 | صلابة متوسطة25°DH |
| محتوى الشوائب الصلبة في الوسط:قطر وطول اتجاه الشوائب الصلبة ≤ 0 1mm ، ونسبة الحجم ≤ 0 1 ٪ | |
متطلبات بيئة الخدمة
الاستخدام: حافظ على العمود الأفقي | ارتفاع: 1000 متر |
تشغيل درجة الحرارة المحيطة: 0●∼70● (لا يوجد تجميد في خط الأنابيب ومضخة المياه) | التشغيلأالرطوبة mbient نسخة 95 ٪ |
متطلبات بيئة التخزين
درجة حرارة التخزين المحيطة: - 30 ●∼70 ●(لا يوجد تجميد في خط الأنابيب ومضخة المياه) |
بدء وتوقف المضخة
وقت البدء: يكون وقت بدء مضخة المياه أقل من 3s ، وهذا هو الوقت المناسب من الطاقة إلى الوصول إلى الحد الأقصى للسرعة 90 ٪
وقت الإغلاق: يكون وقت الإغلاق لمضخة المياه أقل من LS ، أي الوقت من فشل الطاقة في إغلاق مضخة المياه
تفسير مخطط عرض اللوحة
جدول المقارنة بين حالة عمل المضخة المتداولة والضوء على كما يلي |  |

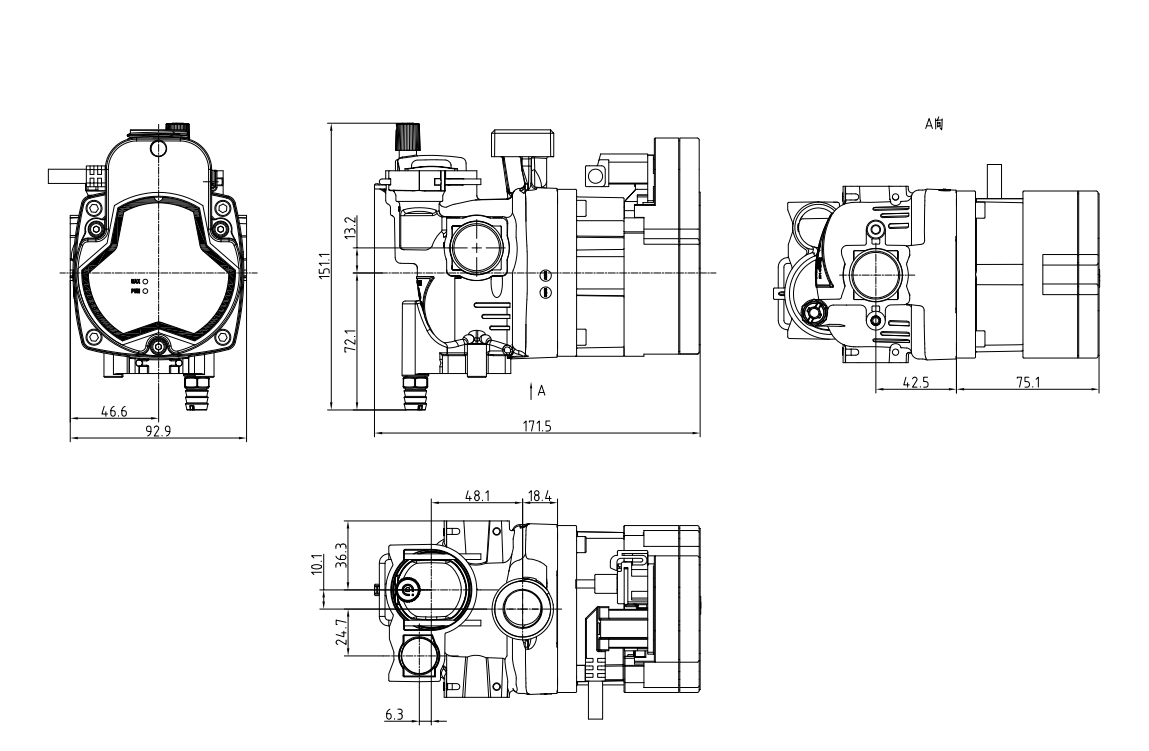

رسم التثبيت
العلامات :
الحد الأقصى للتدفق (M3/H)2. 2الحد الأقصى للرأس (م)7معدل التدفق المقنن (M3/H)1رأس مصنف (م)5. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال52Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)1. 9الحد الأقصى للرأس (م)5معدل التدفق المقنن (M3/H)1رأس مصنف (م)3. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال33Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2. 3الحد الأقصى للرأس (م)7. 5معدل التدفق المقنن (M3/H)1رأس مصنف (م)6الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال60Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)1. 9الحد الأقصى للرأس (م)5معدل التدفق المقنن (M3/H)1رأس مصنف (م)3. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال33Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2الحد الأقصى للرأس (م)6معدل التدفق المقنن (M3/H)1رأس مصنف (م)4الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال39Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2. 3الحد الأقصى للرأس (م)7. 5معدل التدفق المقنن (M3/H)1رأس مصنف (م)6. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال60Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)2الحد الأقصى للرأس (م)6معدل التدفق المقنن (M3/H)1رأس مصنف (م)4الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال39Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
الحد الأقصى للتدفق (M3/H)1. 9الحد الأقصى للرأس (م)5معدل التدفق المقنن (M3/H)1رأس مصنف (م)3. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال39Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
نموذج الأساسية 80-12SF قوة 1300/1000/900 واط ماكس تدفق 41.23/35/33 م³/ساعة ماكس الرأس 12.22/10/9.3 م الجهد / التردد 220/380 فولت 3pH 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP42 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
الجهد المقنن : 220 فولت التصنيف الحالي: 6.55A التردد : 50 هرتز التدفق المقدر : 8 م³/ساعة الرأس المقدر : 28 م الطاقة المقدرة: 1100 واط الحد الأقصى للتدفق : 15 م³/ساعة الحد الأقصى للرأس : 35 م الطاقة القصوى : 1400 واط ضغط التصميم : 10 بار فئة العزل : F الحد الأقصى لكفاءة الوحدة: 45% فئات الحماية : IP54 الاهتزاز : < 2.8 مللي متر/ثانية الضوضاء : < 62 ديسيبل ( أ) الاتجاه: عكس اتجاه عقارب الساعة عند النظر إليه من مدخل المضخة
طول جسم المضخة 130/180 ملم قوة 70/115/140 واط ماكس تدفق 3.5 م³/ساعة ماكس الرأس 7 م حاضِر 0.73/0.52/0.33 أ الجهد / التردد 220 ~ 240 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2 ~ 110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج الأساسية 32-12F قوة 500 واط ماكس تدفق 10.5 م³/ساعة ماكس الرأس 12 م حاضِر 2.5 أ الجهد / التردد 115/230 فولت، 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2 ~ 110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
