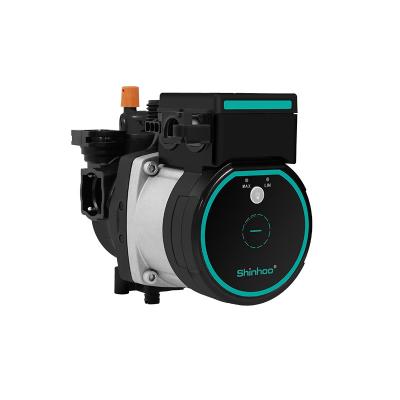

GPA15-7.5 III Pro Z027 مضخة غلاية غاز عالية الكفاءة

البيانات الفنية

نموذج

يو (الخامس)/و (هرتز)

رأس

س ( م ³ / ساعة )

ف ( ث )

I ل)

GPA15-7.5 III Z027 برو

230/50

7.5

2.6

60

0.50





7

2.4

52

0.45





6

2.2

39

0.35





5

2.1

33

0.30

  • البند لا.:

    GPA III Pro Z027

1.  تنطبق على نظام غلاية الغاز المعلقة على الحائط.

2.  نقل الطاقة الكهربائية إلى الضغط الهيدروليكي.

3.  نقل الماء الساخن.

4.  استنفاد الهواء من نظام المخلفات الخطرة.

5.  مناسبة لغلاية الغاز المعلقة على الحائط: 18kW، 24kW، 28kW، 31kW، إلخ.

1.  مضخة غلاية الغاز المعلقة على الحائط Shinhoo تتكون من الجزء الثابت، الدوار، غطاء الدرع، صمام التهوية وما إلى ذلك.

2.  الختم: الجزء الثابت والدوار مغلقان بغطاء درع من الفولاذ المقاوم للصدأ، هيكل متكامل مغلق

3.  غسالة مطاطية مقاومة للحرارة، بدلاً من الختم الميكانيكي. وهذا يضمن عدم التسرب.

4.  التشحيم والتبريد:  استخدم الدوران الداخلي، مشحمًا ومبردًا بواسطة سائل متداول.

5.  المحرك: فئة العزل هي H. واقي حراري داخلي. تتوفر سرعة واحدة وثلاث سرعات.

6.  فئة الحماية: IP 42.

7.  التنفيس:  على أساس مبدأ الكرة العائمة، يمكن لنظام تنفيس الهواء المتكامل إخراج الهواء من الماء

8.  تلقائيا أثناء حقن السائل وتشغيله.

9.  الضوضاء : ضجيج المضخة التي تعمل في غلاية ذات تدفق مقنن أقل من 42 ديسيبل ( A ) .

حدود:

الموديل: GPA15-7.5 III Z027 pro

رأس متكامل 5 م، 6 م، 7 م و 7.5 م في مضخة واحدة

الأعلى. التدفق: 2.6 م3/ساعة

الأعلى. الرأس: 7.5 م

درجة حرارة السائل: 20-95 درجة مئوية

الأعلى. الضغط: 3 بار

EEI<0.20-الجزء 3





حالة تشغيل

الطاقة: تيار متردد 230 فولت، 50 هرتز

الحد الأدنى لجهد التشغيل والتشغيل: 175 فولت.

يتوفر الجهد والتردد المختلفان وفقًا لمتطلبات العميل. تعتمد جميع منحنيات الأداء في هذا الكتالوج على المضخات ذات مصدر طاقة تيار متردد 230 فولت، 50 هرتز .

الحد الأقصى. ضغط النظام: 3 بار.

من أجل تجنب تلف التجويف لمحمل المضخة، يجب الحفاظ على الحد الأدنى لضغط المدخل على النحو التالي: 1 بار.

يجب أن تكون درجة الحرارة المحيطة أقل من درجة حرارة السائل، وذلك لتجنب الماء المتكثف الناتج في الجزء الداخلي من الجزء الثابت.

سائل ناقل الحركة: سوائل رقيقة ونظيفة وغير قابلة للتآكل وغير قابلة للانفجار، ولا تحتوي على أي جزيئات أو ألياف أو زيوت معدنية. لا يمكن استخدام المضخة لنقل السوائل القابلة للاشتعال مثل الديزل والبنزين وما إلى ذلك.

التشغيل الجاف:  يتم تشحيم المضخة بالماء، ويجب ألا تزيد مدة التشغيل الجاف عن 10 ثوانٍ.



تثبيت:

يجب أن يكون الاتجاه المحوري للمضخة موازيا للأرض ويجب تركيب صمام التنفيس عموديا.

يجب على المستخدم عدم تشديد صامولة الصمام.

يجب أن يتم تثبيته بشكل صحيح من قبل شخص محترف

مضخة أنابيب الغلاية المعلقة على الحائط

لوحة التحكم:

ضوء

رأس المضخة

قوة

5

5 م

33 واط

6

6 م

39 واط

7

7 م

52 واط

7.5

7.5 م

60 واط

بوم

5 م -7.5 م

33 واط - 60 واط

اضغط على الزر قريبا يمكن أن يغير رأس المضخة.

مبدأ التحكم:  في وضع التحكم PWM، يتم التحكم في المضخة عن طريق إشارة PWM (تعديل عرض النبض)

نطاق تردد إشارة PWM المصمم: 40 هرتز إلى 4000 هرتز

يتم استخدام إشارة إدخال PWM لإعطاء أمر السرعة. يقوم T بضبط أمر السرعة عن طريق ضبط دورة عمل PWM.

إشارة خرج PWM هي إشارة التغذية المرتدة من المضخة ويتم تثبيت التردد بمقدار 75 هرتز.

4 رؤوس مضخة: 5 م، 6 م، 7 م، 7.5 م مدمجة في مضخة واحدة

مؤشر كفاءة الطاقة: EEI<0.20-part3
