جهد إمداد الطاقة |
220-240 فولت 50/60 هرتز، بي |
|
حماية المحرك |
لا حاجة إلى حماية خارجية |
|
فئة IP |
IP44 |
|
فئة العزل |
ح |
|
الرطوبة(رطوبة نسبية) |
الحد الأقصى. 95% |
|
ضغط النظام |
1.0 ميجاباسكال |
|
الامتثال |
CE/ GS/ EMC/ LVD/RoHS/REACH |
|
درجة حرارة البيئة |
0ï½+40â |
|
درجة الحرارة |
TF110 |
|
درجة حرارة السائل |
-30ï½+110â (جليكول يصل إلى 50%) |
|
الجهد/التردد |
230 فولت/50 هرتز |
|
مبيت المضخة |
الحديد الزهر/الفولاذ المقاوم للصدأ |
|
الطاقة (EEI) |
.20.23-الجزء 2 |

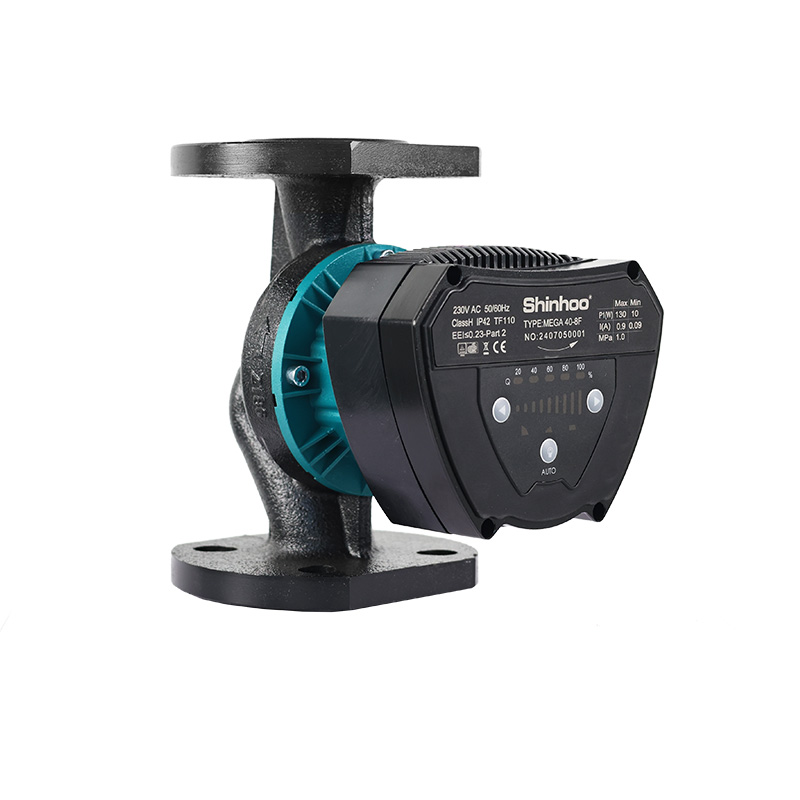

البند لا.:
Mega 40-8F1. نظام الإمداد المزدوج لمضخة التسخين
2.نظام تسخين المياه المختلط تحت الأرضية
3. نظام تسخين الماء الساخن بمضخة
4. نظام التحكم في إشارة PWM
5. نظام التدفئة والتهوية وتكييف الهواء
6. نظام المرجل
7. مناسبات التدفئة والتبريد الأخرى، مناسبة للمبردات مثل R290
المزايا
1. كفاءة وموفرة للطاقة
2. ضوضاء منخفضة ولا تسرب
3. إشارة PWM والتحكم 0-10 فولت
4. تشغيل متعدد العتاد
5. حماية متعددة وواجهات موحدة
البناء
المضخاتميجا هي مضخات دوارة رطبة، أي المضخة والمحرك عبارة عن وحدة من قطعة واحدة بدون ختم طرفي للعمود. يتم تشحيم المحامل بالسائل المضخ.
ميزة المضخات:
• وحدة تحكم مدمجة في وحدة التحكم؛
• لوحة التشغيل في مقدمة المضخة.
• الحماية الخارجية للمحرك غير مطلوبة.
المحرك ومحول التردد
ميجا تم تجهيز المضخات بمحرك مغناطيسي دائم. يتميز هذا النوع من المحركات بكفاءة متزايدة مقارنة بمحركات القفص السنجابي غير المتزامنة المستخدمة تقليديًا. يتم ضبط سرعة المحرك بواسطة محول تردد مدمج.
وصلات المضخة
وصلات الأنابيب والشفة الملولبة.
جودة تشطيب السطح
يحتوي غلاف المضخة وجزء رأسها على طلاء مسامي لتحسين مقاومة التآكل.
يتضمن تطبيق الطلاء الكافوريتي الخطوات التالية:
• التنظيف القلوي.
• المعالجة المسبقة لفوسفات الزنك.
• الترسيب الكهربي الكاثودي (الرحلان الهوائي)؛
• تجفيف طبقة الورنيش والطلاء عند درجة حرارة 200~250 درجة مئوية.
سهولة التركيب والتشغيل
مجهزة بوضع التكيف الذاتي (الوضع التلقائي، إعداد المصنع)، تعمل المضخة بمجرد توصيل الطاقة وتتكيف مع أدائها وفقًا لاحتياجات النظام الفعلية.
يتم التحكم عن طريق إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في الأنظمة المختلفة.
ضوضاء منخفضة وراحة عالية
مؤشر الضوضاء: ≥42dB(A)
استهلاك منخفض للطاقة
فئة كفاءة الطاقة، استهلاك الطاقة الأدنى إلى 6 وات
حماية متعددة
مع حماية من الجهد الزائد والتيار الزائد
معيار التصميم البيئي
EEI<0.23-الجزء 2
قابس طاقة سريع التحرير
بدء تشغيل المضخة وإيقافها بسرعة.
صورة المنتج و10 أوضاع التحكم
اضغط على الزر للتبديل بين أوضاع التحكم المختلفة وزيادة أو تقليل الإعداد باستخدام الأزرار الموجودة على الجانب الأيسر والأيمن.
|
الإعداد |
شرح |
|
أ |
التكيف التلقائي |
|
ف |
التحكم في PWM |
|
ص3 |
الضغط النسبي عالي السرعة |
|
CP3 |
السرعة الثابتة السرعة العالية |
ظروف التشغيل
تعليمات عامة
|
المياه في أنظمة التدفئة |
جودة المياه حسب المعايير المحلية |
|
ماء مع جليكول |
اللزوجة القصوى:10–50 سنتي ~ محلول ماء 50% / جلايكول 50% عند -10 درجة مئوية |
نطاق التشغيل
|
المعلمة |
ميجا |
|
الحد الأقصى للتدفق، س |
15 م³/ساعة |
|
الحد الأقصى للرأس، H |
8 متر |
أقصى ضغط تشغيل
PN 10: 10 بار / 1.0 ميجا باسكال.
الحد الأدنى لضغط المدخل
من أجل تجنب ضوضاء التجويف وتلف المحامل أثناء تشغيل المضخة، يجب الحفاظ على الحد الأدنى من الضغط النسبي التالي عند منفذ المدخل.
|
ضغط المدخل |
درجة حرارة السائل |
ضغط مدخل المضخة |
|
≥ + 85 درجة مئوية |
0.005 ميجاباسكال |
|
|
≥ + 90 درجة مئوية |
0.028 ميجاباسكال |
|
|
≥ +110 درجة مئوية |
0.100 ميجاباسكال |
السوائل التي يتم ضخها
تم تصميم المضخة لضخ السوائل النقية وغير العدوانية بدون مواد صلبة أو ألياف يمكن أن يكون لها تأثير ميكانيكي أو كيميائي على المضخة.
يجب أن تلبي المياه المستخدمة في أنظمة التدفئة متطلبات جودة مياه النظام لوحدات التدفئة.
لا يجوز استخدام المضخات للسوائل القابلة للاشتعال أو الانفجار مثل وقود الديزل أو البنزين.
يجب عدم استخدام المضخات للسوائل العدوانية مثل الأحماض أو مياه البحر. إذا لم يتم تشغيل المضخة خلال موسم البرد، فاتخذ التدابير اللازمة لتجنب الأضرار الناجمة عن درجات الحرارة المنخفضة.
استخدام المواد المضافة في وسط نقل الحرارة بكثافة و/أو لزوجة حركية أعلى من تلك الموجودة في الماء يقلل من أداء المضخة.
لا تستخدم مطلقًا المواد المضافة التي يمكن أن تؤثر سلبًا على تشغيل المضخة. لمعرفة ما إذا كان من الممكن استخدام المضخة مع سائل معين، ضع في الاعتبار عدة عوامل.
وأهمها محتوى الجير، ودرجة الحموضة، ودرجة الحرارة، ومحتوى المذيبات والزيوت.
يمكن استخدام المضخة لمخاليط الجليكول والماء بمستوى يصل إلى 50%. انظر قسم «تعليمات عامة». ضخ مخاليط الجليكول يقلل من الخواص الهيدروليكية للمضخة.
رسم التثبيت
