فئة الضميمة |
IPX4D (EN 60529) |
|
فئة العزل |
ح |
|
جهد الإمداد |
1 × 230 فولت ± 10% 50 هرتز، PE |
|
الإدخال الرقمي |
PWM 0–10 فولت |
|
الإدخال التناظري |
4–20 مللي أمبير. 0–10 واط تيار مباشر |
|
إدخال ناقل الاتصال |
مودبوس RTU |
|
تسرب التيار |
التسرب <3.5 م. يتم قياس تيار التسرب وفقًا للمعيار EN 60335-1 |
|
إمك |
المعايير المطبقة: EN61000-3-2، EN61000-6-3، EN61800-3-3، EN55014-1 وEN55014-2 |
البند لا.:
Mega S 50-10Fتعتبر مضخات MEGA S الدائرية فعالة للغاية في الأنظمة الجديدة وكبديل للأنظمة المستخدمة. تعتبر المضخة مثالية للأنظمة ذات الضبط التلقائي للضغط. تسمح سلسلة المضخات هذه بتجنب استخدام الصمامات الالتفافية باهظة الثمن والمكونات المماثلة.
• أنظمة التدفئة:
– المضخة الرئيسية،
- خطوط الدائرة الثانوية،
- أسطح التسخين.
• أنظمة التبريد والتكييف.
• أنظمة الحرارة ذات المصدر الأرضي.
• أنظمة الطاقة الشمسية.
صورة المنتج و4 أوضاع للتحكم
|
رقم |
الوصف |
|
1 |
مؤشرات ضوئية لوضع تشغيل المضخة |
|
2 |
مفتاح وضع التحكم |
|
3 |
مفتاح السرعة |
|
4 |
مؤشر ضوئي للسرعة |
الخصائص: ¼
1.إن مضخة الدوران الأوتوماتيكية الضخمة مزودة بوضع التكيف الذاتي التلقائي (الإعداد الأولي)، ولا تحتاج إلى تعديل. ويمكن تشغيله بسهولة وبشكل تلقائي لتلبية الاحتياجات الفعلية للنظام.
2.لديه 0-10 فولت ووظيفة التحكم في درجة الحرارة. تحقيق التحكم في سرعة المحرك، لتلبية متطلبات التدفق المختلفة للنظام.
3.تأتي مضخة التدوير ذات الحافة مزودة بحماية من الجهد الزائد والتيار الزائد لمنع خطر الاحتراق أثناء الاستخدام.
4. يوجد صندوق التوصيل في الجزء العلوي من المحرك، والذي يعتمد تعديل الترس من نوع الزر، وتعرض اللوحة وضع التشغيل والتدفق الحالي.
5. تعتمد واجهة الطاقة وواجهة الإشارة سلكًا من الرصاص أو بدون سلك، ويمكن للمستخدم توصيله بنفسه.
6.قاعدة الماكينة مزودة بخزان تصريف المكثفات
تعليمات التثبيت والسلامة:
1.قد يكون السائل سائلًا بدرجة حرارة وضغط مرتفعين. قبل نقل المضخة وتفكيكها، يجب تصريفها أو إغلاق صمامات الإغلاق الموجودة على كلا الجانبين لتجنب الحروق؛
2.في فصل الشتاء، إذا لم يتم تشغيله أو كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، فيجب تصريف السائل لتجنب التجمد والتشقق؛
3.في حالة عدم استخدام المضخة، يرجى إغلاق صمام أنبوب المياه وقطع مصدر الطاقة. يرجى الاتصال بالموزع المحلي أو مركز الخدمة على الفور إذا كان المحرك ساخنًا أو غير طبيعي؛
4.يتم وضعها في مكان بعيد عن متناول الأطفال. بعد التثبيت، تكون إجراءات العزل للحماية؛
5. اتجاه التثبيت هو مخرج المضخة عموديًا لأعلى، ويتم وضع عمود المضخة أفقيًا؛
6. يجب تركيب المضخة لمنع المطر والماء والتعرض وما إلى ذلك؛
7.لا يمكن للمضخة أن تصطدم مباشرة بالأشياء الصلبة؛
8.يرجى عدم استخدام القوة مباشرة لتجنب كسر الأسلاك إذا لم يكن هناك تصميم خاص لهيكل مضاد للسحب؛
9.ممنوع الجري بدون ماء لمنع التآكل والاستهلاك، أو حتى الاحتراق؛
10. لا تتسبب في انسداد العمود بسبب الماء المتبقي (بعد فحص الشحنة) أو تجمد الماء أثناء النقل لن يتسبب في تشقق جسم المضخة.
تلقائي
نوصي بوضع التحكم التلقائي لمعظم أنظمة التدفئة ، على وجه الخصوص، تلك التي تعاني من فقدان ضغط كبير نسبيًا في أنابيب التوزيع وكذلك في حالة الاستبدال حيث تكون نقطة التشغيل غير معروفة لوضع الضغط النسبي.
تم تصميم وضع التحكم هذا خصيصًا لأنظمة التدفئة. لا ينصح باستخدامه في أنظمة تكييف الهواء والتبريد.
المميزات والمزايا الرئيسية
• تقوم المضخة بإجراء الضبط التلقائي وفقًا لخاصية النظام الفعلية.
• يوفر الحد الأدنى من استهلاك الطاقة وانخفاض مستوى الضجيج.
• يقلل من نفقات التشغيل ويزيد من الراحة.
الضغط النسبي
ضبط الضغط النسبي يناسب الأنظمة التي تتمتع بفقد ضغط كبير نسبيًا في أنابيب التوزيع وأنظمة التكييف والتبريد:
• أنظمة تسخين ثنائية الأنابيب مع صمامات ترموستاتية و:
– مع أنابيب توزيع طويلة جدًا؛
– مع صمامات موازنة الأنابيب ذات الاختناق الشديد؛
– مع منظمات الضغط التفاضلي؛
– مع فقدان ضغط كبير في تلك الأجزاء من النظام التي تتدفق من خلالها الكمية الإجمالية للمياه (على سبيل المثال، الغلاية والمبادل الحراري وأنبوب التوزيع حتى التفرع الأول).
عندما يكون الصمام مغلقًا، يكون الرأس مساويًا لنصف قيمة محددة Hمجموعة.
الضغط المستمر
ضبط الضغط المستمر يناسب الأنظمة ذات فقدان الضغط الصغير نسبيًا في أنابيب التوزيع:
• أنظمة تسخين ثنائية الأنابيب مع صمامات ثرموستاتية:
– في أنظمة الدورة الدموية الطبيعية؛
– مع فقدان ضغط صغير في أجزاء النظام التي تتدفق من خلالها الكمية الإجمالية للمياه (على سبيل المثال، الغلاية والمبادل الحراري وأنبوب التوزيع حتى التفرع الأول)؛
– أعيد تصميمه ليناسب اختلافًا أكبر في درجة الحرارة بين أنبوب التدفق وأنبوب العودة (على سبيل المثال، للتدفئة المركزية).
• أنظمة التدفئة الأرضية بصمامات ترموستاتية.
• أنظمة تسخين ذات أنبوب واحد مزودة بصمامات ترموستاتية أو صمامات موازنة.
• مضخات الدائرة الأولية في الأنظمة ذات فقدان الضغط الصغير في الدائرة الأولية.
المميزات والمزايا الرئيسية
• تحافظ المضخة على تدفق ثابت لا يعتمد على التدفق في النظام.

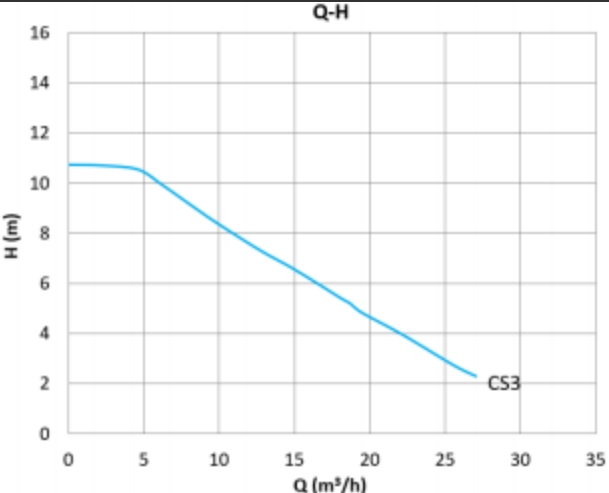

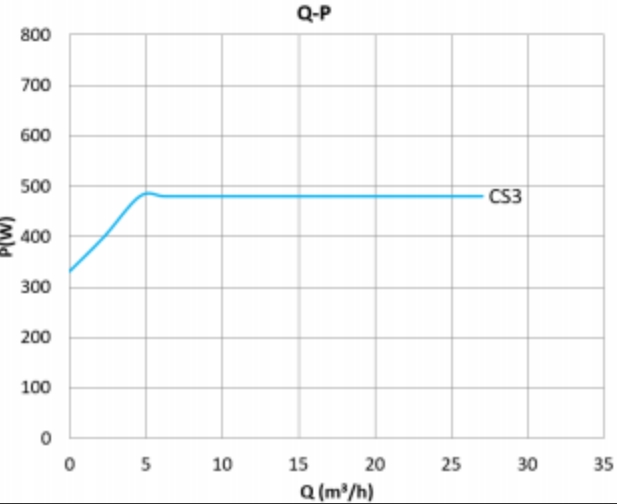

المعلمة:
|
الجهدï¼تيار متردد 230 فولت |
التصنيف الحالي: 3.3A |
الترددï¼50/60 هرتز |
|
التدفق الأقصىï¼27 م3/ساعة |
الحد الأقصى للرأسï¼10 م |
الطاقة القصوىï¼480 واط |
|
التدفق المقدرï¼16.5 م3/ساعة |
الرأس المقدرï¼5.5 م |
الضغطï¼1.0MPa |
|
الدوران: المكره في اتجاه عقارب الساعة |
العزلï¼ح |
درجة الحرارةï¼TF110 |
سهولة التركيب والتشغيل
مجهزة بوضع التكيف الذاتي (الوضع التلقائي، إعداد المصنع)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أدائها وفقًا لاحتياجات النظام الفعلية.
يتم التحكم عن طريق إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في الأنظمة المختلفة.
ضوضاء منخفضة وراحة عالية
مؤشر الضوضاء: ≥42dB(A)
استهلاك منخفض للطاقة
فئة كفاءة الطاقة، استهلاك الطاقة الأدنى إلى 6 وات
حماية متعددة
مع حماية من الجهد الزائد والتيار الزائد
معيار التصميم البيئي
EEI<0.23-الجزء 2
قابس طاقة سريع التحرير
بدء تشغيل المضخة وإيقافها بسرعة.
السوائل التي يتم ضخها
تم تصميم المضخة للسوائل النقية وغير اللزجة وغير المتفجرة التي لا تحتوي على مواد صلبة أو ألياف يمكن أن يكون لها تأثير ميكانيكي أو كيميائي على المضخة.
يجب أن تلبي المياه المستخدمة في أنظمة التدفئة متطلبات جودة مياه النظام للتدفئة.
يمكن استخدام مضخات MEGA S لضخ محاليل الجليكول والمياه بمستوى يصل إلى 50%. مثال على إيثيلين جلايكول WS: اللزوجة القصوى = 10-50 سنتوري ~ محلول ماء 50% / جلايكول 50% عند -10 درجة مئوية.
يؤدي ضخ مخاليط الجليكول إلى تقليل الحد الأقصى لمنحنى وأداء المضخة الذي يعتمد على تركيز الماء/الجلايكول في الخليط ودرجة حرارة السائل.
من أجل تجنب التغيير في معلمات محلول الجليكول، يجب عليك مراقبة درجات حرارة السائل التي تتجاوز درجات التشغيل وتقليل وقت التشغيل في درجات حرارة عالية.
قبل إضافة محلول الجليكول إلى النظام، يلزم التنظيف والتطهير.
لتجنب التآكل أو ترسبات الجير، يجب عليك مراقبة حالة محلول الجليكول بانتظام.
إذا كانت هناك حاجة إلى تخفيف إضافي للجليكول، فمن الضروري اتباع التعليمات الواردة في الدليل الذي أرسله مورد الجليكول.

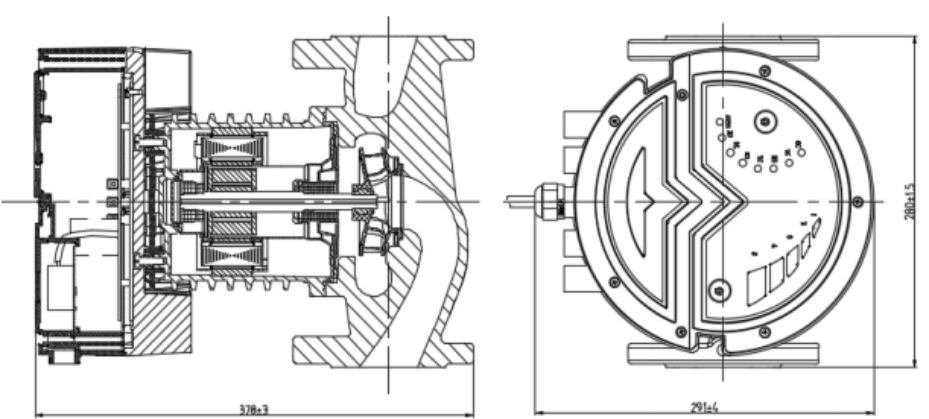

رسم التثبيت
