فئة الضميمة |
IPX4D (EN 60529) |
|
فئة العزل |
ح |
|
جهد الإمداد |
1 × 230 فولت ± 10% 50 هرتز، PE |
|
الإدخال الرقمي |
PWM 0–10 فولت |
|
الإدخال التناظري |
4–20 مللي أمبير. 0–10 واط تيار مباشر |
|
إدخال ناقل الاتصال |
مودبوس RTU |
|
تسرب التيار |
التسرب <3.5 م. يتم قياس تيار التسرب وفقًا للمعيار EN 60335-1 |
|
إمك |
المعايير المطبقة: EN61000-3-2، EN61000-6-3، EN61800-3-3، EN55014-1 وEN55014-2 |
البند لا.:
Mega S 50-12Fتعتبر مضخات MEGA S الدائرية فعالة للغاية في الأنظمة الجديدة وكبديل للأنظمة المستخدمة. تعتبر المضخة مثالية للأنظمة ذات الضبط التلقائي للضغط. تسمح سلسلة المضخات هذه بتجنب استخدام الصمامات الالتفافية باهظة الثمن والمكونات المماثلة.
• أنظمة التدفئة:
– المضخة الرئيسية،
- خطوط الدائرة الثانوية،
- أسطح التسخين.
• أنظمة التبريد والتكييف.
• أنظمة الحرارة ذات المصدر الأرضي.
• أنظمة الطاقة الشمسية.
صورة المنتج و4 أوضاع للتحكم
|
رقم |
الوصف |
|
1 |
مؤشرات ضوئية لوضع تشغيل المضخة |
|
2 |
مفتاح وضع التحكم |
|
3 |
مفتاح السرعة |
|
4 |
مؤشر ضوئي للسرعة |
الخصائص: ¼
1.إن مضخة الدوران الأوتوماتيكية الضخمة مزودة بوضع التكيف الذاتي التلقائي (الإعداد الأولي)، ولا تحتاج إلى تعديل. ويمكن تشغيله بسهولة وبشكل تلقائي لتلبية الاحتياجات الفعلية للنظام.
2.لديه 0-10 فولت ووظيفة التحكم في درجة الحرارة. تحقيق التحكم في سرعة المحرك، لتلبية متطلبات التدفق المختلفة للنظام.
3.تأتي مضخة التدوير ذات الحافة مزودة بحماية من الجهد الزائد والتيار الزائد لمنع خطر الاحتراق أثناء الاستخدام.
4. يوجد صندوق التوصيل في الجزء العلوي من المحرك، والذي يعتمد تعديل الترس من نوع الزر، وتعرض اللوحة وضع التشغيل والتدفق الحالي.
5. تعتمد واجهة الطاقة وواجهة الإشارة سلكًا من الرصاص أو بدون سلك، ويمكن للمستخدم توصيله بنفسه.
6.قاعدة الماكينة مزودة بخزان تصريف المكثفات
تعليمات التثبيت والسلامة:
1.قد يكون السائل سائلًا بدرجة حرارة وضغط مرتفعين. قبل نقل المضخة وتفكيكها، يجب تصريفها أو إغلاق صمامات الإغلاق الموجودة على كلا الجانبين لتجنب الحروق؛
2.في فصل الشتاء، إذا لم يتم تشغيله أو كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية، فيجب تصريف السائل لتجنب التجمد والتشقق؛
3.في حالة عدم استخدام المضخة، يرجى إغلاق صمام أنبوب المياه وقطع مصدر الطاقة. يرجى الاتصال بالموزع المحلي أو مركز الخدمة على الفور إذا كان المحرك ساخنًا أو غير طبيعي؛
4.يتم وضعها في مكان بعيد عن متناول الأطفال. بعد التثبيت، تكون إجراءات العزل للحماية؛
5. اتجاه التثبيت هو مخرج المضخة عموديًا لأعلى، ويتم وضع عمود المضخة أفقيًا؛
6. يجب تركيب المضخة لمنع المطر والماء والتعرض وما إلى ذلك؛
7.لا يمكن للمضخة أن تصطدم مباشرة بالأشياء الصلبة؛
8.يرجى عدم استخدام القوة مباشرة لتجنب كسر الأسلاك إذا لم يكن هناك تصميم خاص لهيكل مضاد للسحب؛
9.ممنوع الجري بدون ماء لمنع التآكل والاستهلاك، أو حتى الاحتراق؛
10. لا تتسبب في انسداد العمود بسبب الماء المتبقي (بعد فحص الشحنة) أو تجمد الماء أثناء النقل لن يتسبب في تشقق جسم المضخة.
تلقائي
نوصي بوضع التحكم التلقائي لمعظم أنظمة التدفئة ، على وجه الخصوص، تلك التي تعاني من فقدان ضغط كبير نسبيًا في أنابيب التوزيع وكذلك في حالة الاستبدال حيث تكون نقطة التشغيل غير معروفة لوضع الضغط النسبي.
تم تصميم وضع التحكم هذا خصيصًا لأنظمة التدفئة. لا ينصح باستخدامه في أنظمة تكييف الهواء والتبريد.
المميزات والمزايا الرئيسية
• تقوم المضخة بإجراء الضبط التلقائي وفقًا لخاصية النظام الفعلية.
• يوفر الحد الأدنى من استهلاك الطاقة وانخفاض مستوى الضجيج.
• يقلل من نفقات التشغيل ويزيد من الراحة.
الضغط النسبي
ضبط الضغط النسبي يناسب الأنظمة التي تتمتع بفقد ضغط كبير نسبيًا في أنابيب التوزيع وأنظمة التكييف والتبريد:
• أنظمة تسخين ثنائية الأنابيب مع صمامات ترموستاتية و:
– مع أنابيب توزيع طويلة جدًا؛
– مع صمامات موازنة الأنابيب ذات الاختناق الشديد؛
– مع منظمات الضغط التفاضلي؛
– مع فقدان ضغط كبير في تلك الأجزاء من النظام التي تتدفق من خلالها الكمية الإجمالية للمياه (على سبيل المثال، الغلاية والمبادل الحراري وأنبوب التوزيع حتى التفرع الأول).
عندما يكون الصمام مغلقًا، يكون الرأس مساويًا لنصف قيمة محددة Hمجموعة.
الضغط المستمر
ضبط الضغط المستمر يناسب الأنظمة ذات فقدان الضغط الصغير نسبيًا في أنابيب التوزيع:
• أنظمة تسخين ثنائية الأنابيب مع صمامات ثرموستاتية:
– في أنظمة الدورة الدموية الطبيعية؛
– مع فقدان ضغط صغير في أجزاء النظام التي تتدفق من خلالها الكمية الإجمالية للمياه (على سبيل المثال، الغلاية والمبادل الحراري وأنبوب التوزيع حتى التفرع الأول)؛
– أعيد تصميمه ليناسب اختلافًا أكبر في درجة الحرارة بين أنبوب التدفق وأنبوب العودة (على سبيل المثال، للتدفئة المركزية).
• أنظمة التدفئة الأرضية بصمامات ترموستاتية.
• أنظمة تسخين ذات أنبوب واحد مزودة بصمامات ترموستاتية أو صمامات موازنة.
• مضخات الدائرة الأولية في الأنظمة ذات فقدان الضغط الصغير في الدائرة الأولية.
المميزات والمزايا الرئيسية
• تحافظ المضخة على تدفق ثابت لا يعتمد على التدفق في النظام.
المعلمة:
|
الجهدï¼تيار متردد 230 فولت |
التصنيف الحالي: 3.3A |
الترددï¼50/60 هرتز |
|

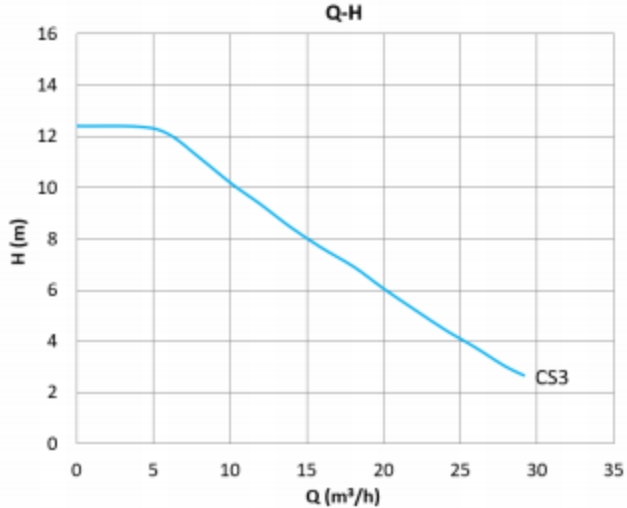

التدفق الأقصىï¼29 م3/ساعة |
الحد الأقصى للرأسï¼12 م |

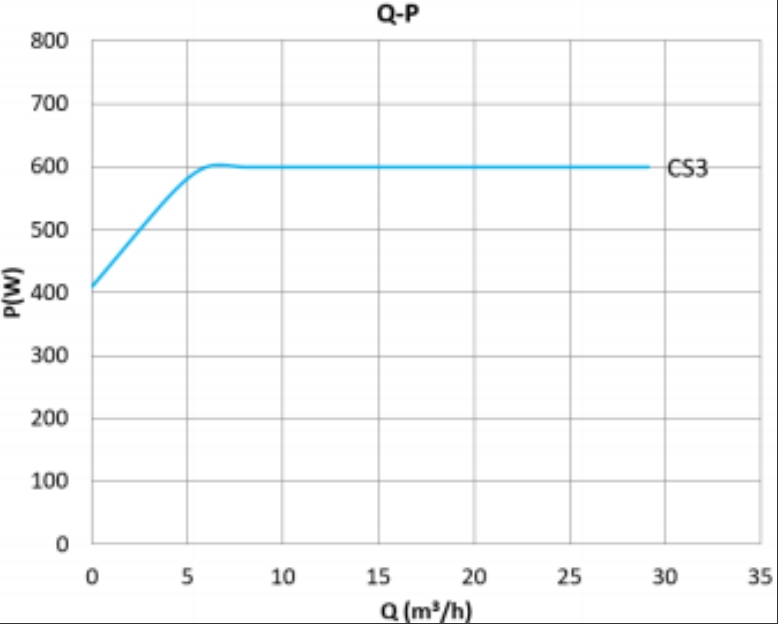

الطاقة القصوىï¼600 واط |
|
التدفق المقدرï¼18 م3/ساعة |
الرأس المقدرï¼6.5 م |
الضغطï¼1.0MPa |
|
الدوران: المكره في اتجاه عقارب الساعة |
العزلï¼ح |
درجة الحرارةï¼TF110 |
سهولة التركيب والتشغيل
مجهزة بوضع التكيف الذاتي (الوضع التلقائي، إعداد المصنع)، تعمل المضخة بمجرد توصيل الطاقة وتكيف أدائها وفقًا لاحتياجات النظام الفعلية.
يتم التحكم عن طريق إشارة الجهد المنخفض لتعديل عرض النبضة الرقمية (PWM)، مما يتيح استخدام المضخة لتلبية متطلبات التدفق المختلفة في الأنظمة المختلفة.
ضوضاء منخفضة وراحة عالية
مؤشر الضوضاء: ≥42dB(A)
استهلاك منخفض للطاقة
فئة كفاءة الطاقة، استهلاك الطاقة الأدنى إلى 6 وات
حماية متعددة
مع حماية من الجهد الزائد والتيار الزائد
معيار التصميم البيئي
EEI<0.23-الجزء 2
قابس طاقة سريع التحرير
بدء تشغيل المضخة وإيقافها بسرعة.
السوائل التي يتم ضخها
تم تصميم المضخة للسوائل النقية وغير اللزجة وغير المتفجرة التي لا تحتوي على مواد صلبة أو ألياف يمكن أن يكون لها تأثير ميكانيكي أو كيميائي على المضخة.
يجب أن تلبي المياه المستخدمة في أنظمة التدفئة متطلبات جودة مياه النظام للتدفئة.
يمكن استخدام مضخات MEGA S لضخ محاليل الجليكول والمياه بمستوى يصل إلى 50%. مثال على إيثيلين جلايكول WS: اللزوجة القصوى = 10-50 سنتوري ~ محلول ماء 50% / جلايكول 50% عند -10 درجة مئوية.
يؤدي ضخ مخاليط الجليكول إلى تقليل الحد الأقصى لمنحنى وأداء المضخة الذي يعتمد على تركيز الماء/الجلايكول في الخليط ودرجة حرارة السائل.
من أجل تجنب التغيير في معلمات محلول الجليكول، يجب عليك مراقبة درجات حرارة السائل التي تتجاوز درجات التشغيل وتقليل وقت التشغيل في درجات حرارة عالية.
قبل إضافة محلول الجليكول إلى النظام، يلزم التنظيف والتطهير.
لتجنب التآكل أو ترسبات الجير، يجب عليك مراقبة حالة محلول الجليكول بانتظام.
إذا كانت هناك حاجة إلى تخفيف إضافي للجليكول، فمن الضروري اتباع التعليمات الواردة في الدليل الذي أرسله مورد الجليكول.
رسم التثبيت
العلامات :
فئة الضميمة IPX4D (إن 60529). فئة العزل ح. مصدر التيار 1 × 230 فولت ± 10% 50 هرتز، PE المدخلات الرقمية بوم 0-10 فولت المدخلات التناظرية 4-20 مللي أمبير. 0-10 واط تيار مباشر مدخلات حافلة الاتصال مودبوس ار تي يو التسرب الحالي التسرب < 3.5 مللي أمبير. يتم قياس تيار التسرب وفقًا للمواصفة EN 60335-1. إي إم سي المعايير المطبقة: EN61000-3-2، EN61000-6-3، EN61800-3-3، EN55014-1 وEN55014-2
فئة الضميمة IPX4D (EN 60529). فئة العزل ح. جهد الإمداد 1 × 230 فولت ± 10% 50 هرتز، PE الإدخال الرقمي PWM 0–10 فولت الإدخال التناظري 4–20 مللي أمبير. 0–10 واط تيار مباشر إدخال ناقل الاتصال مودبوس RTU تسرب التيار التسرب
فئة الضميمة IPX4D (EN 60529). فئة العزل ح. جهد الإمداد 1 × 230 فولت ± 10% 50 هرتز، PE الإدخال الرقمي PWM 0â10 فولت الإدخال التناظري 4â20 مللي أمبير. Â 0â10 واط تيار مباشر إدخال ناقل الاتصال مودبوس RTU تسرب التيار التسرب إمك المعايير المطبقة: EN61000-3-2، EN61000-6-3، EN61800-3-3، EN55014-1 وEN55014-2
فئة الضميمة IPX4D (EN 60529) فئة العزل ح جهد الإمداد 1 × 230 فولت ± 10% 50 هرتز، PE الإدخال الرقمي PWM 0–10 فولت الإدخال التناظري 4–20 مللي أمبير. 0–10 واط تيار مباشر إدخال ناقل الاتصال مودبوس RTU تسرب التيار التسرب
فئة الضميمة IPX4D (EN 60529) فئة العزل ح جهد الإمداد 1 × 230 فولت ± 10% 50 هرتز، PE الإدخال الرقمي PWM 0–10 فولت الإدخال التناظري 4–20 مللي أمبير. 0–10 واط تيار مباشر إدخال ناقل الاتصال مودبوس RTU تسرب التيار التسرب
فئة الضميمة IPX4D (إن 60529). فئة العزل ح. مصدر التيار 1 × 230 فولت ± 10% 50 هرتز، PE المدخلات الرقمية بوم 0-10 فولت المدخلات التناظرية 4-20 مللي أمبير. 0-10 واط تيار مباشر مدخلات حافلة الاتصال مودبوس ار تي يو التسرب الحالي التسرب < 3.5 مللي أمبير. يتم قياس تيار التسرب وفقًا للمواصفة EN 60335-1. إي إم سي المعايير المطبقة: EN61000-3-2، EN61000-6-3، EN61800-3-3، EN55014-1 وEN55014-2
الفولطية 230 فولت تيار متردد التصنيف الحالي 3.4 أ تكرار 50/60 هرتز الحد الأقصى للتدفق 23 م³/ساعة الحد الأقصى للرأس 20 م الطاقة القصوى 750 واط تدفق تصنيفا 15.8 م³/ساعة الرأس المقدر 10.8 م ضغط النظام 1.0 ميجا باسكال فئة العزل ح درجة الحرارة TF110
الفولطية تيار متردد 230 فولت التصنيف الحالي 3.3 أ تكرار 50/60 هرتز الحد الأقصى للتدفق 37 م³ / ساعة الحد الأقصى للرأس 8 م الطاقة القصوى 750 واط تدفق تصنيفا 28 م³ / ساعة الرأس المقدر 5 م ضغط النظام 1.0 ميجا باسكال فئة العزل ح درجة الحرارة TF110
جهد إمداد الطاقة 220 ~ 240 فولت 50/60 هرتز، تيار متردد النموذج ماجستير 32-7.5 القوة 60 واط حماية المحرك لا حاجة إلى حماية خارجية فئة IP IP44 فئة العزل ح الرطوبة(الرطوبة النسبية) الحد الأقصى. 95% ضغط النظام 1.0 ميجاباسكال الشهادة CE/ GS/ EMC/RoHS2.0/REACH درجة حرارة البيئة -30âï½+70â فئة درجة الحرارة TF110 درجة حرارة السائل -20âï½+110â(جلايكول يصل إلى 50%) نوع الاتصال/النقابات معيار موليكس /TE/ شينهو
جهد إمداد الطاقة 220-240 فولت، 50/60 هرتز، بي حماية السيارات لا حاجة للحماية الخارجية فئة الملكية الفكرية IP44 فئة العزل ح الرطوبة (رطوبة نسبية) الأعلى. 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～+40 درجة مئوية فئة درجة الحرارة TF110 درجة حرارة السائل -30 ～+110 ℃ (جلايكول يصل إلى 50%) الجهد / التردد 230 فولت/50 هرتز الإسكان مضخة الحديد الزهر الطاقة (EEI) .20.23-الجزء2
الحد الأقصى للتدفق (M3/H)1. 9الحد الأقصى للرأس (م)5معدل التدفق المقنن (M3/H)1رأس مصنف (م)3. 5الجهد االكهربى220 ~ 240V ACحاضِر0 45aتكرار50/60 هرتزقوة الإدخال39Wضغط التصميم0 3MPAضوضاء≤42db (أ)قوة مستقلة≤3wدرجة الحمايةIP44زيادة التيار
