أقصى تدفق |
8.5 متر مكعب/ساعة |
|
التدفق المقدر |
6 متر مكعب/ساعة |
|
الضغط |
1.0 ميجا باسكال |
|
أقصى طاقة إدخال |
700 واط |
|
أقصى طول |
28 مترًا |
|
الرأس المقدر |
22 مترًا |
|
العزل |
IP55 |
|
الوزن |
٦ كجم ± ٥٪ |
|
مؤشر الضوضاء |
<٦٠ ديسيبل (أمبير) (أقصى تدفق) |
|
الجهد الكهربي |
تيار متردد ٢٢٠~٢٤٠ فولت/٥٠ هرتز |
|
أقصى سرعة دوران |
٥٠٠٠ دورة في الدقيقة |
البند لا.:

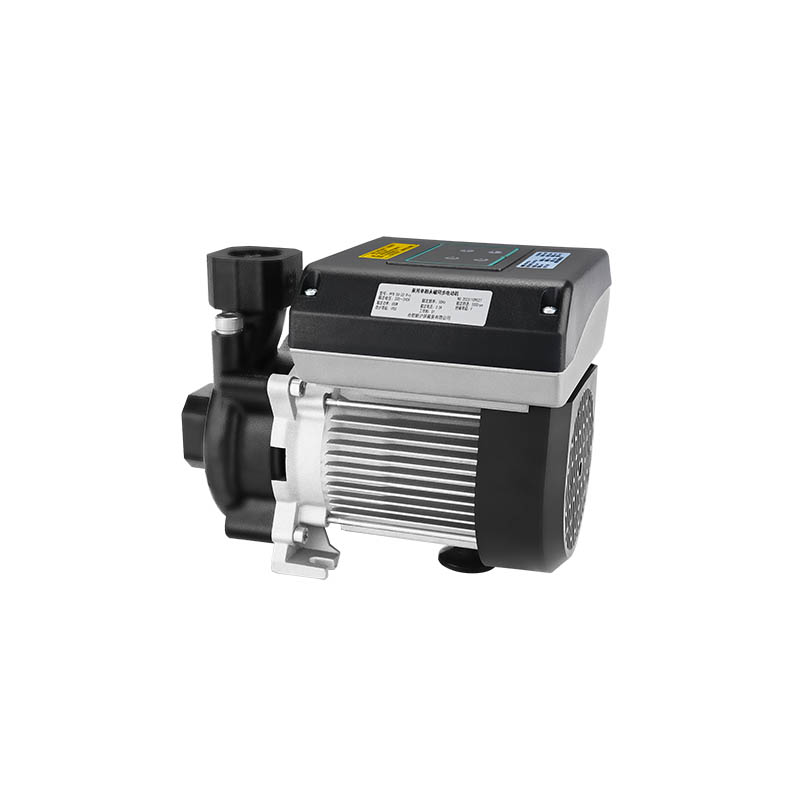

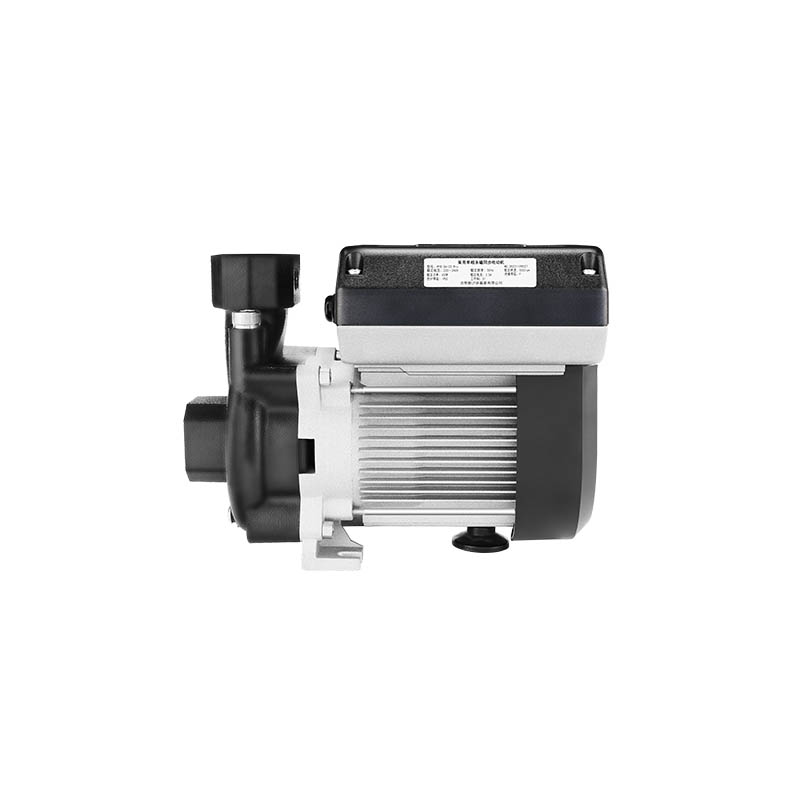

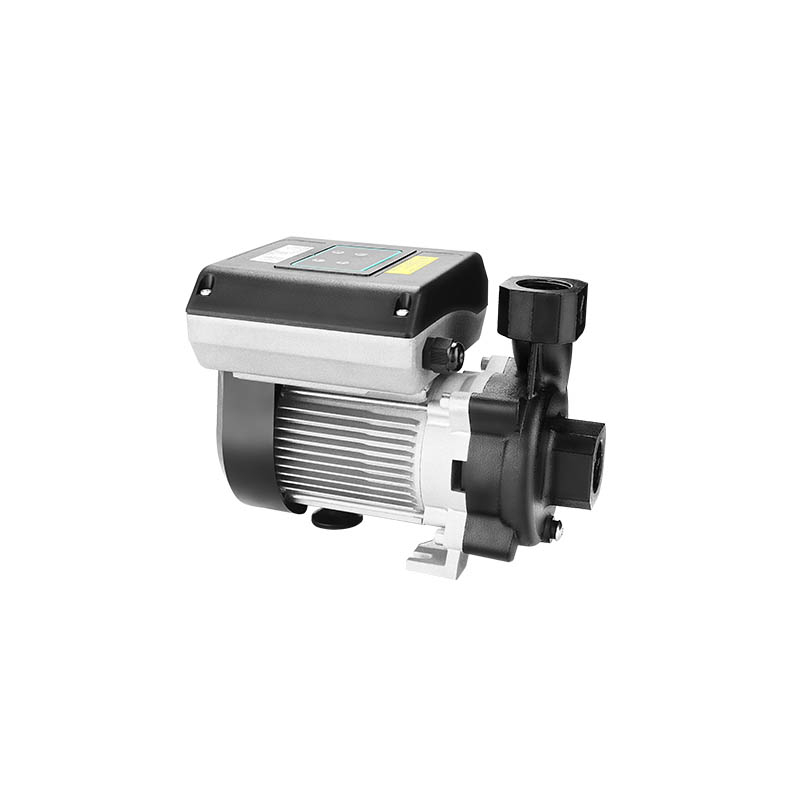

PFB 06-22 Pro1. أ أنظمة مضخات الحرارة المصدرية
2. س أنظمة التدفئة الشمسية
3. د نظام الماء الساخن المنزلي
1. الجزء الداخلي من جسم المضخة يحتوي على طلاء خاص، وهو ليس من السهل أن يصدأ؛
2. تدفق كبير، تصميم هيكل مضغوط؛
3. حماية البيئة، المظهر الجميل، التركيب المريح والتشغيل الموثوق به.
نوع المحرك
|
نوع المحرك: محرك متزامن مغناطيسي دائم |
مادة السلك المطلي بالمينا: النحاس |
مادة المغناطيس: NdFeB |
|
مقاومة الحالة الباردة للمحرك DC عند 20 درجة مئوية: 3.77±5%Ω |
فئة العزل: F |
|
واسطة
|
الوسط: الماء أو الجليكول (≤50%) السائل المختلط |
درجة الحرارة المتوسطة: 0 درجة مئوية إلى 90 درجة مئوية |
قيمة الرقم الهيدروجيني المتوسطة: 6.5～8.5 |
|
صلابة متوسطة: ≤25°dH |
الشوائب الصلبة: القطر والطول ≤0.1 مم، نسبة الحجم ≤0.1% |
|
رسم التثبيت
بيرفو ر منحنى مانس
هذا المنحنى في الأداء مناسب للمياه النظيفة بدرجة حرارة الغرفة. في حال استخدام المضخة في وسائط مياه غير نظيفة، سينخفض أداؤها الهيدروليكي. لذلك، يجب مراعاة خصائص السائل المراد نقله عند اختيار المضخة.
منحنى أداء وضع السرعة الثابتة (وضع HS)
منحنى أداء وضع الجهد الثابت (وضع HD)
منحنى أداء الوضع النسبي (وضع BL)
العلامات :
الجهد المقدر التيار المتردد 2 2 0 فولت الحد الأقصى للتدفق 14 م ³ /ح التدفق المقدر 8م ³ /ح السرعة القصوى 3600 دورة في الدقيقة الحد الأقصى للرأس 58 م الرأس المقدر 36 م تكرار 50 هرتز أقصى طاقة 1800 و ضغط النظام 1.0 ميجا باسكال الطاقة الاحتياطية ≤6 واط
الجهد االكهربى تيار متردد 270 فولت أقصى تدفق 4. 8م³/ساعة ماكس هيد 20 م ج التواصل تعديل عرض النبضة قوة 350 واط فئة IP IP67 موصل تشاك
الجهد االكهربى تيار متردد 220 فولت أقصى تدفق 4. 8م³/ساعة ماكس هيد 20 م ج التواصل تعديل عرض النبضة قوة 350 واط فئة IP IP56 موصل تشاك
الجهد االكهربى تيار متردد 380 فولت أقصى تدفق 30 متر مكعب/ساعة ماكس هيد 30 مترًا ج التواصل تعديل عرض النبضة قوة 3000 واط فئة IP IP56 موصل تشاك
الجهد االكهربى تيار متردد 380 فولت أقصى تدفق 30 متر مكعب/ساعة ماكس هيد 30 مترًا ج التواصل تعديل عرض النبضة قوة 3000 واط فئة IP IP67 موصل تشاك
الجهد االكهربى تيار متردد 380 فولت أقصى تدفق 7م³/ساعة ماكس هيد 30 مترًا ج التواصل تعديل عرض النبضة قوة 1000 واط فئة IP IP67 موصل تشاك
الجهد االكهربى تيار متردد 380 فولت أقصى تدفق 8م³/ساعة ماكس هيد 42 مترًا ج التواصل تعديل عرض النبضة قوة 1300 واط فئة IP IP67 موصل تشاك

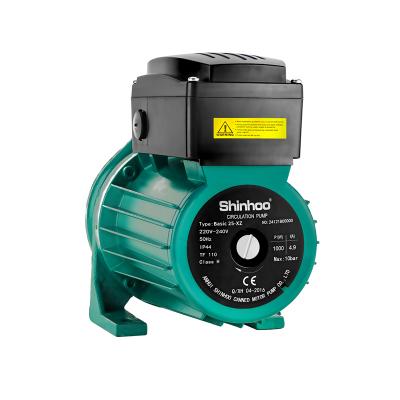

نموذج الأساسية 40-16F قوة 1000 واط ماكس تدفق 16 م³/ساعة ماكس الرأس 16 م حاضِر 4.9 أ الجهد / التردد 230 فولت 50 هرتز الإسكان مضخة الحديد الزهر السائل المضخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
نموذج _ الأساسية 65-12F الإسكان مضخة الحديد الزهر ضخ ل السائل ماء العزل ج l الحمار _ ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية (خليط من gl yco l والماء حتى 50%) أقصى ضغط للنظام 1.0 ميجا باسكال الشهادات CE، GS، UL، VD، EMC، RoH S ، REACH إلخ.
جهد مصدر الطاقة 2 30 فولت 50/60 هرتز، بي إي حماية المحرك لا يتطلب حماية خارجية فئة IP IP44 فئة العزل ح رطوبة ( الصحة الإنجابية ) الحد الأقصى 95% ضغط النظام 1.0 ميجا باسكال امتثال CE/GS/EMC/LVD/RoHS/REACH درجة حرارة البيئة 0 ～ +40 درجة مئوية فئة درجة الحرارة تي اف 110 درجة حرارة السائل 2 ～ +110 درجة مئوية
الأعلى. F قليل ( م³/س) 25.02 الأعلى. F قليل ( م³/س) 15.96 الأعلى. ح اقرأ ( م ) 25 رأس مصنف ( م ) 15 قطر المدخل ( مم ) 50 قطر المخرج ( مم ) 50 طاقة الإدخال ( كيلوواط ) 1.75 طاقة الخرج ( كيلوواط ) 1.5
طول جسم المضخة 6 أقدام ونصف قوة 335 واط الحد الأقصى للتدفق 36 جالونًا في الدقيقة أقصى رأس 36 قدمًا حاضِر 1.5 أمبير الجهد/التردد 230 فولت 50 هرتز غلاف المضخة الحديد الزهر السائل المضخوخ ماء فئة العزل ح درجة الحماية IP44 نطاق درجة حرارة السائل 2-110 درجة مئوية أقصى ضغط للنظام 1.0 ميجا باسكال
