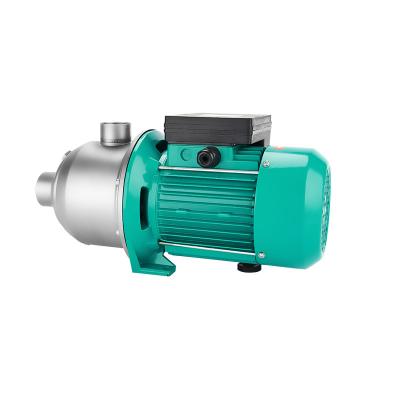

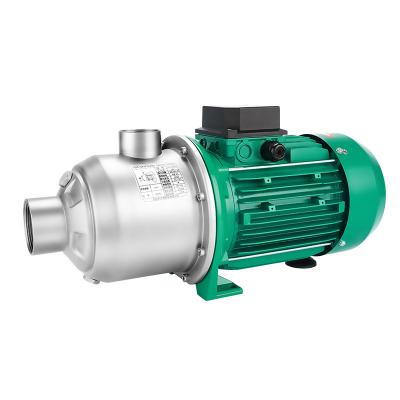

Permanent magnet frequency conversion multistage  centrifugal pump

PFM 08-36 مضخة طرد مركزي متعددة المراحل لتحويل تردد المغناطيس الدائم

البيانات الفنية

الفولطية

التيار المتردد 2 2 0 فولت

الحد الأقصى للتدفق

14 م³ / ساعة

تدفق تصنيفا

8 م ³ / ساعة

السرعة القصوى

3600 دورة في الدقيقة

الحد الأقصى للرأس

58  م

الرأس المقدر

36 م

تكرار

50 هرتز

الطاقة القصوى

1800  واط

ضغط النظام

1.0 ميجا باسكال

الطاقة الاحتياطية

≥6 واط

  • البند لا.:

    PFM 08-36

معزز المياه التجاري

د- استهلاك المياه الجوفية المنزلي

D معززة إمدادات المياه المنزلية

1. الجزء الداخلي من جسم المضخة يعتمد طلاء خاص، وهو ليس من السهل الصدأ؛

2. تدفق كبير، تصميم هيكل مدمج.

3. حماية البيئة، المظهر الجميل، التركيب المريح والتشغيل الموثوق.

نوع المحرك

نوع المحرك: مغناطيس دائم

مادة الأسلاك المصقولة: النحاس
مادة المغناطيس: ندفيب

مقاومة البرد بالتيار المستمر تحت المحرك 20 درجة مئوية : 3.77±5%Ω

درجة العزل: ح



استخدام متطلبات الوسائط

متوسط:  ماء صافٍ أو سائل  مختلط جليكول (أقل من أو يساوي 50%)

           درجة حرارة الماء المتوسطة: -20 درجة مئوية ~ 90 درجة مئوية



قيمة الرقم الهيدروجيني المتوسطة: 6.5 8.5

           صلابة متوسطة: ≥25°dH



محتوى الشوائب الصلبة في الوسط: الشوائب الصلبة ≥ 0.1 مم في القطر واتجاه الطول، ونسبة الحجم ≥ 0.1٪.



المتطلبات البيئية للاستخدام

الاستخدام: يتم الحفاظ على مستوى العمود، ويجب ألا يكون موضع مدخل المضخة أعلى من مستوى السائل

      الارتفاع: <1000 م

درجة حرارة التشغيل المحيطة: -20 درجة مئوية ~ 55 درجة مئوية (لا يوجد تجميد في خط الأنابيب والمضخة)

       استخدم رطوبة البيئة ≥95٪



متطلبات بيئة التخزين

درجة الحرارة المحيطة للتخزين: -20 درجة مئوية ~ 60 درجة مئوية (لا يوجد تجميد في خط الأنابيب والمضخة)



رطوبة بيئة التخزين ≥95%



رسم التثبيت

PFM 08-36 رسم التثبيت



(1) منحنى أداء وضع السرعة الثابتة (وضع HS):

 PFM 08-36 منحنى الأداء

PFM 08-36 منحنى الأداء

(2) منحنى أداء وضع الجهد المستمر (وضع Hd):

PFM 08-36 منحنى الأداء

PFM 08-36 منحنى الأداء
